چگونه فیلتر تهویه مناسب را برای کابینت برق یا محفظه صنعتی انتخاب می کنید؟

گرما یکی از ساده ترین راه ها برای کوتاه کردن طول عمر قطعات الکتریکی داخل کابینت است. الففیلتر تهویهمجموعه ای که به درستی جا می شود، به طور موثر فیلتر می شود و با محیط نصب سازگار است، تا حد زیادی به حفظ کارها بدون مشکل کمک می کند. Yitailock طیف کاملی از پنجره‌های تهویه کابینت را در پلاستیک ABS در اندازه‌ها و پیکربندی‌های مختلف تولید می‌کند - در اینجا آنچه باید قبل از انتخاب یکی بدانید، آمده است.

سری XT - تهویه فیلتر شده برای محفظه های الکتریکی

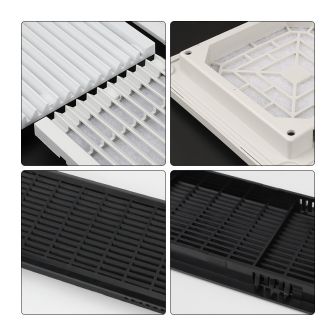

سری XT مربع را پوشش می دهدفیلتر تهویهمجموعه از XT801 تا XT807، هر کدام با یک توری ABS در قسمت بیرونی و یک پد فیلتر پلیمری G3 در داخل. پد فیلتر قبل از رسیدن به اجزای داخل محفظه، گرد و غبار و زباله ها را می گیرد، که تفاوت اصلی بین این و یک توری تهویه ساده است.

اندازه ها از XT801 جمع و جور (107×107 میلی متر خارجی، 81×81 میلی متر برش) تا XT806 (322×322 میلی متر خارجی، 280×280 میلی متر برش) و XT807 مستطیلی (420×180 میلی متر خارجی، 389×149 میلی متر برش). متداول‌ترین اندازه‌های مشخص‌شده معمولاً XT803 تا XT805 میان رده هستند که با بریدگی‌های پنل استاندارد موجود در اکثر کابینت‌های توزیع و محفظه‌های کنترل مناسب است.

رنگ‌ها RAL 7035 (خاکستری روشن - استاندارد اکثر محفظه‌های صنعتی)، RAL 7032 (خاکستری سنگ‌ریزه‌ای گرمتر) و مشکی برای نصب‌های خاص هستند.

تیپ معمولی در مقابل سبک بلند

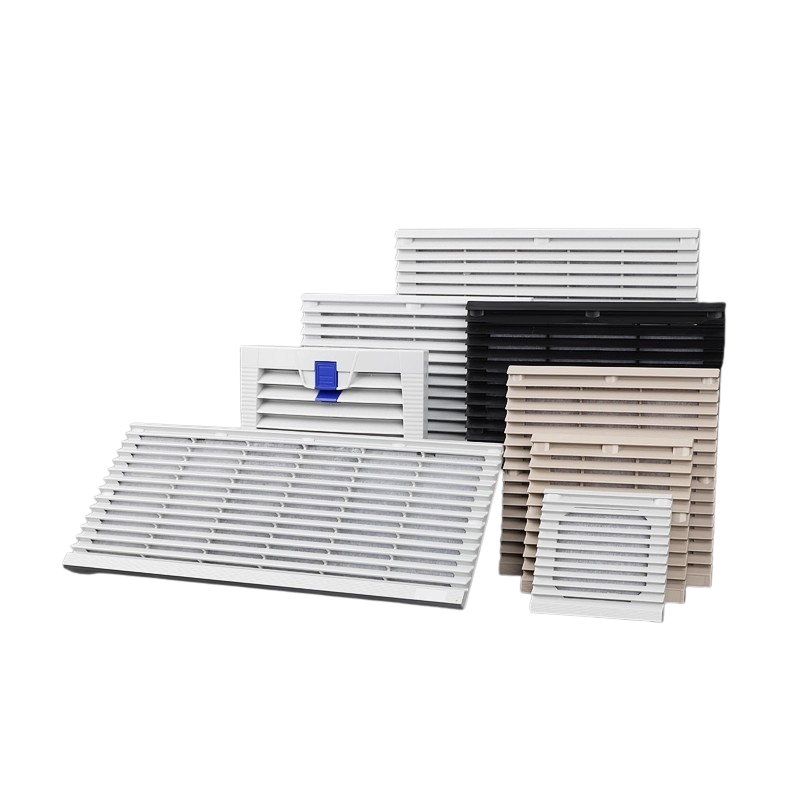

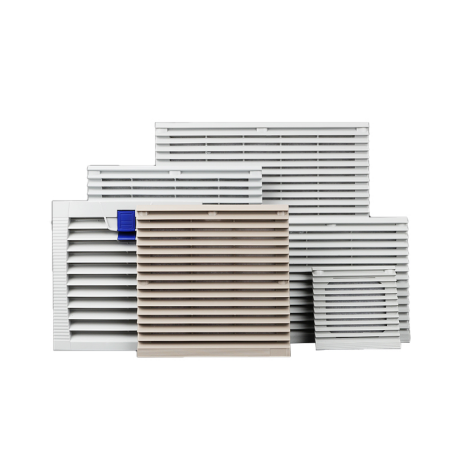

دو ارتفاع پروفایل برای مدل های XT804 و XT805 موجود است. نوع معمولی نزدیک‌تر به سطح پانل می‌نشیند و برای نصب‌های استاندارد که ضخامت دیواره کابینت در محدوده معمولی است مناسب است. سبک بلند بدنه عمیق‌تری دارد که دیوارهای پانل ضخیم‌تر یا نصب‌هایی را در خود جای می‌دهد که در آن فاصله بیشتری بین مشبک و فن پشت آن لازم است. تصاویر دو و سه طرح‌بندی داخلی هر کدام را نشان می‌دهند - نوع معمولی از نصب پیچ M4 در یک نقطه استفاده می‌کند، در حالی که سبک بلند از دو نقطه ثابت M4 برای قرارگیری ایمن‌تر در پانل‌های عمیق‌تر استفاده می‌کند.

گزینه های واشر چسب

اکثر مدل‌های XT با یا بدون واشر نقطه‌ای چسبنده در دسترس هستند - نوار آب‌بندی سیاه‌رنگی که در اطراف محیط قاب فیلتر قرار دارد. برای محفظه هایی که نیاز به درجه ای از آب بندی گرد و غبار در اطراف خود پنجره تهویه دارند، نسخه واشر ارزش مشخص کردن دارد. هنگام نصب توری روی سطح پانل فشار می آورد و فاصله بین قاب و لبه برش را کاهش می دهد. برای کابینت های داخلی استاندارد که در آنها محافظت از نفوذ در اطراف مشبک نگرانی وجود ندارد، نسخه بدون چسب انتخاب ساده تر و مقرون به صرفه تر است.

برخی از مدل‌های XT804 و XT805 نیز به جای پیچ، به‌جای پیچ، دارای اتصال گیره‌ای هستند که باعث افزایش سرعت حذف و تعویض فیلتر در طول تعمیر و نگهداری می‌شود.

توری های تهویه ساده

برای کاربردهایی که نیازی به فیلتراسیون نیست - فقط جریان هوای غیرفعال - توری های تهویه ساده در سه اندازه موجود هستند: 78×200 میلی متر، 78×456 میلی متر و 80×461 میلی متر. اینها هیچ پد فیلتری در داخل ندارند، و آنها را برای محفظه هایی مناسب می کند که ورود گرد و غبار در آنها نگران کننده نیست، اما جریان هوا همچنان باید در سراسر پانل مدیریت شود.

انتخاب مناسب

اندازه اولین تصمیم است - ابعاد خارجی را با فضای پانل موجود مطابقت دهید و اندازه برش را قبل از سفارش تأیید کنید. پس از آن، انتخاب بین سری XT فیلتر شده و جلوپنجره ساده به این بستگی دارد که آیا محافظت از گرد و غبار لازم است یا خیر. در سری XT، واشر چسب برای هر نصبی که در آن پنجره تهویه کابینت باید همسطح بنشیند و روی پانل ببندد ارزش افزودن دارد. سبک معمولی در مقابل بلند از الزامات ضخامت پانل و فاصله فن پیروی می کند.
