لولای محوری پارلمان جوش روی

برای آن دسته از لولاهای درب پانل عمده فروشی از Yitai Lock، لولای Weld-On Parlament Pivot در یازده نوع ارائه می شود که انواع رزوه های داخلی و خارجی، اندازه های M6 و M8، پیکربندی پین های یکپارچه و جداشدنی و هر دو فولاد ضد زنگ 201 و 304 را پوشش می دهد. نوع یکپارچه دارای یک پین ثابت مناسب برای نصب دائمی است. نوع جداشدنی دارای یک پین خروجی جانبی است که می‌توان آن را بیرون کشید تا درب را بدون ابزار جدا کرد، که برای محفظه‌هایی که نیاز به برداشتن دوره‌ای درب در حین نگهداری یا نصب دارند، رایج‌تر است.

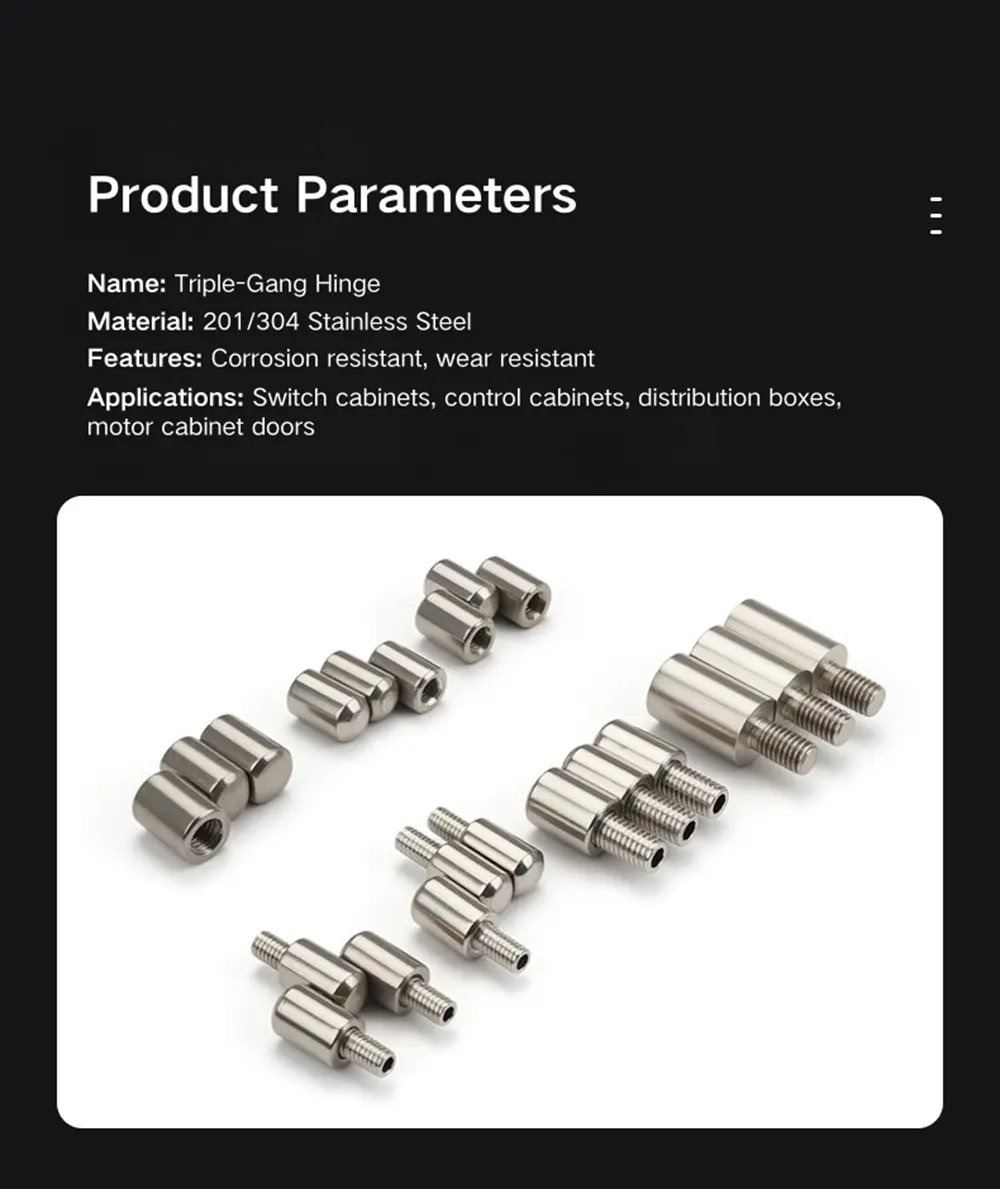

مدل محصول	M8/10/12/14/16 لولای سطحی
مواد	آهن / فولاد ضد زنگ 201 / فولاد ضد زنگ 304
می تواند رنگ را انتخاب کند	فولاد ضد زنگ/مشکی
استفاده	مناسب برای انواع کابینت سوئیچ، جعبه کنترل و ...

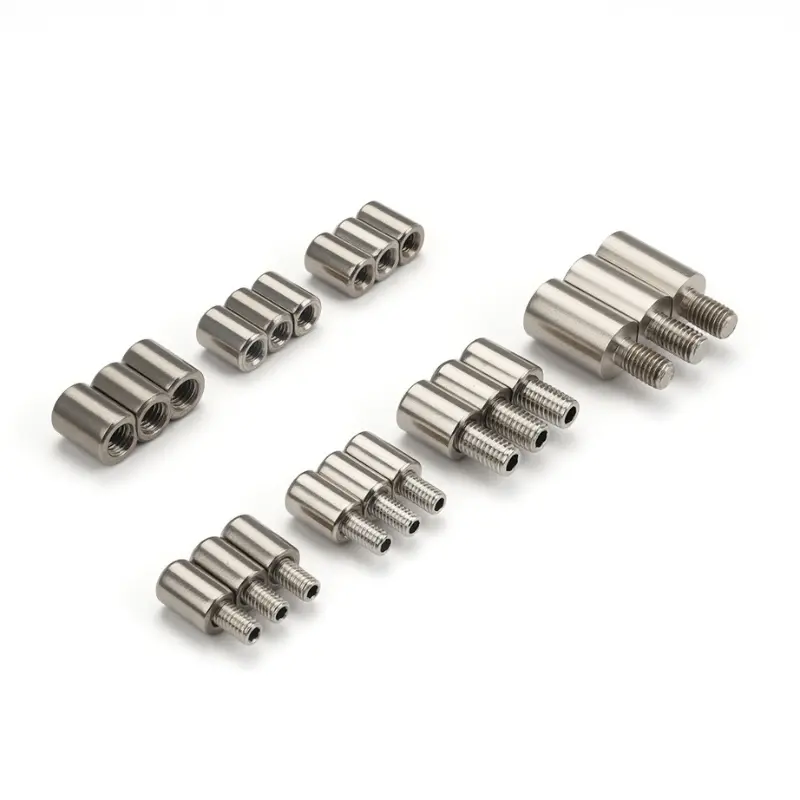

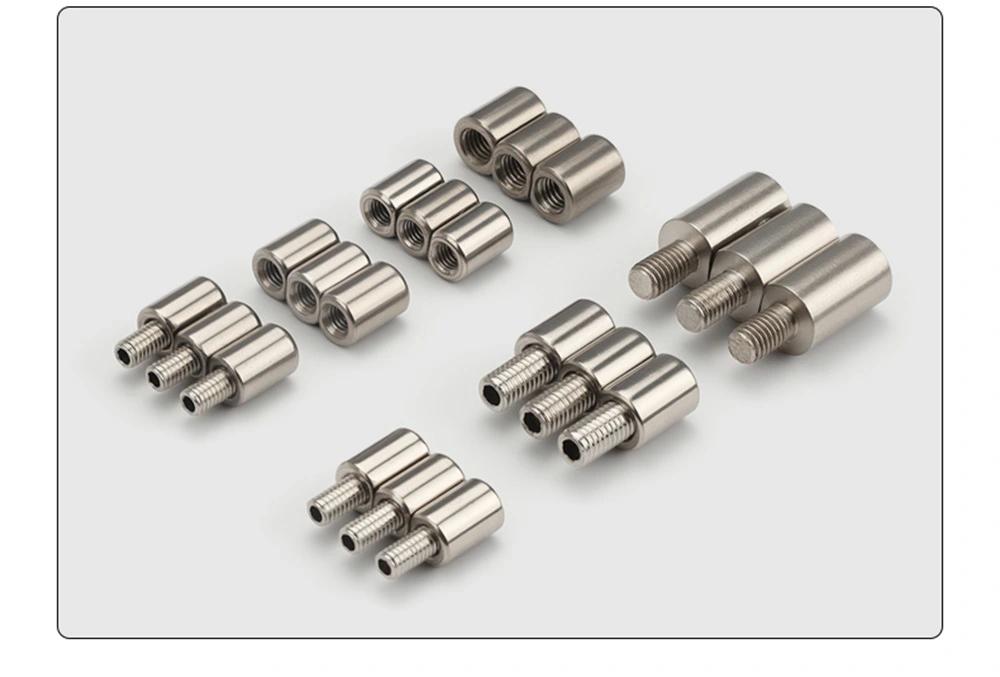

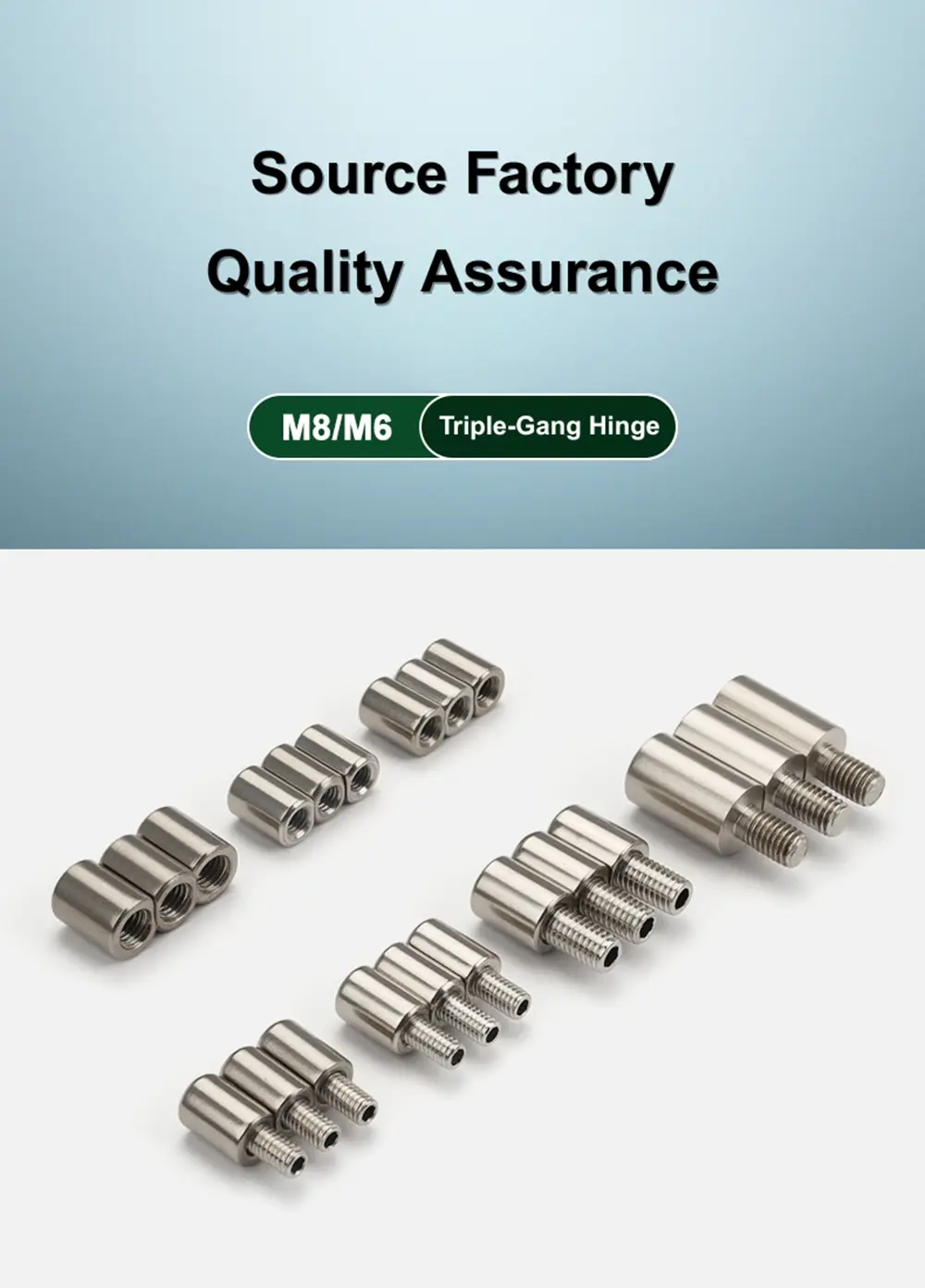

گزینه های مدل و انواع موضوع

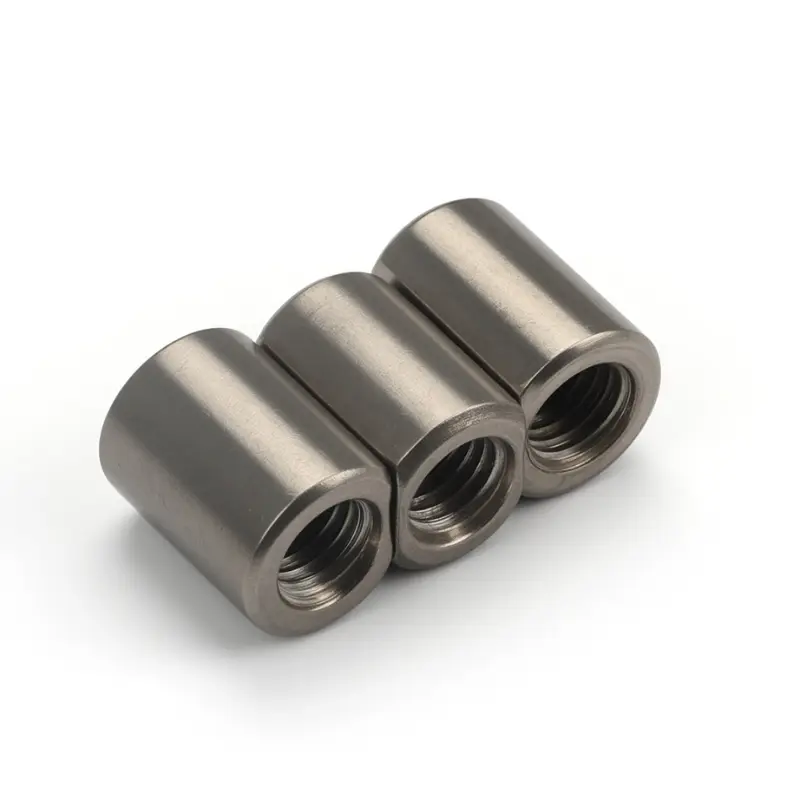

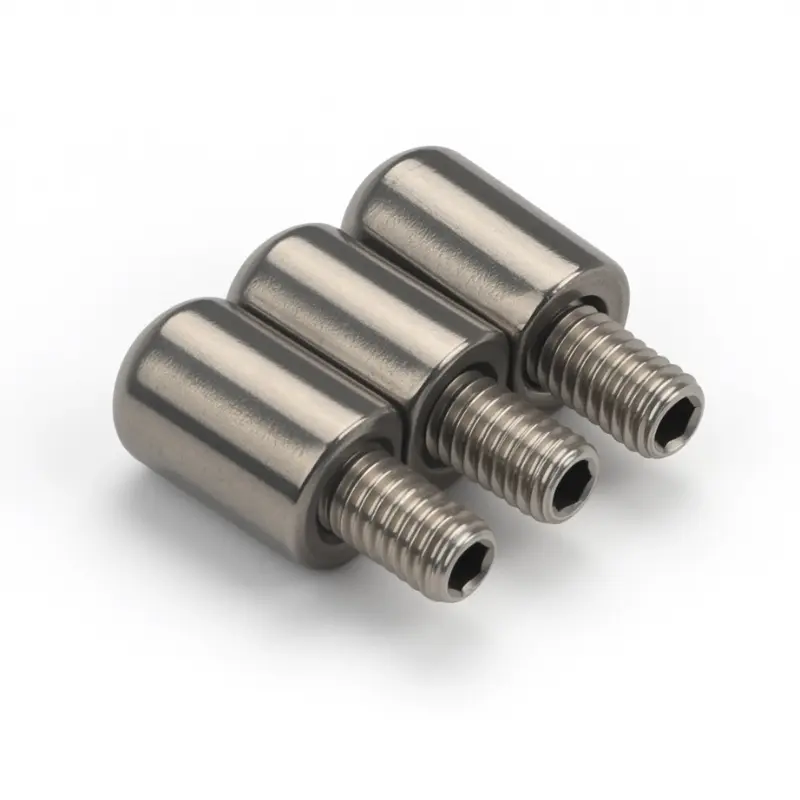

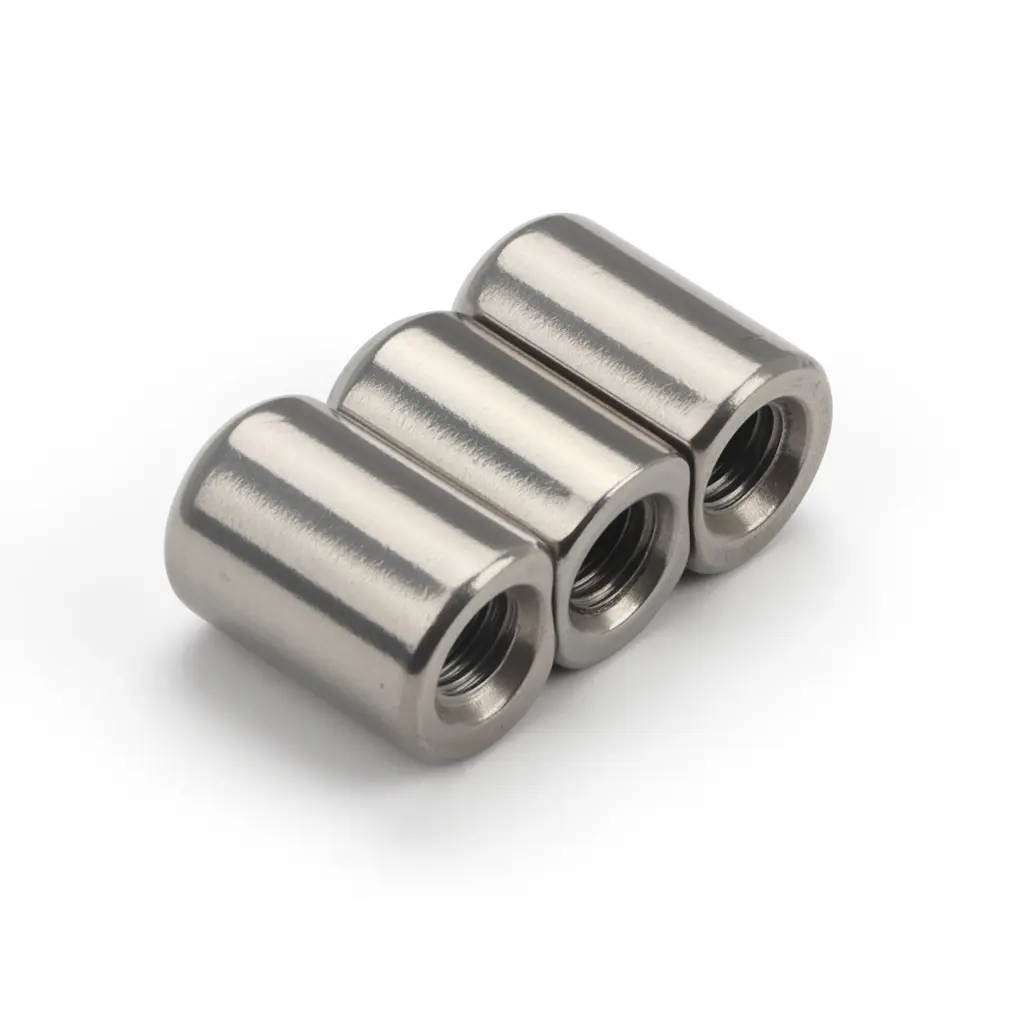

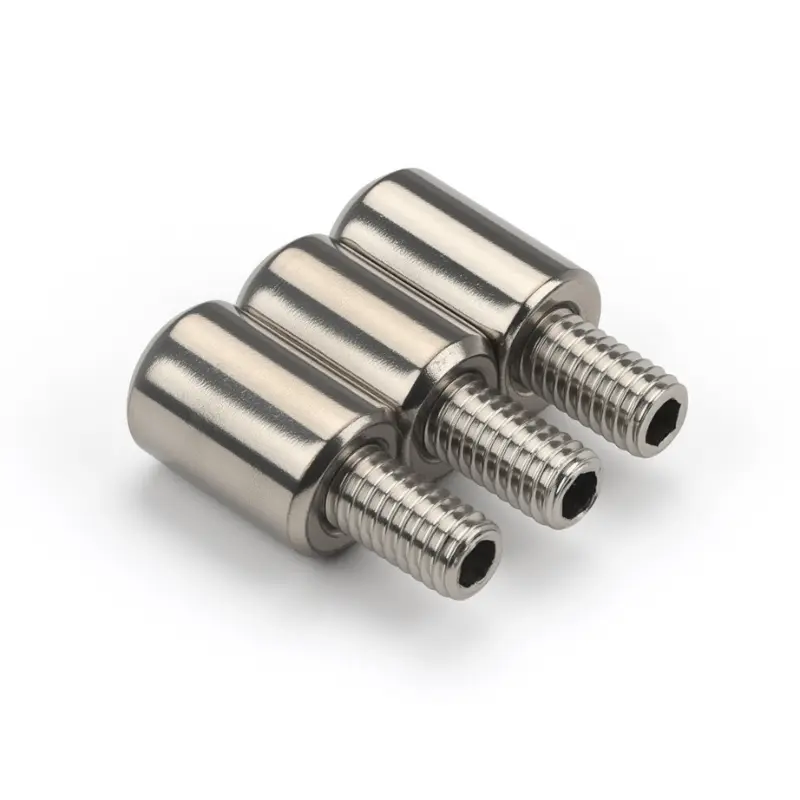

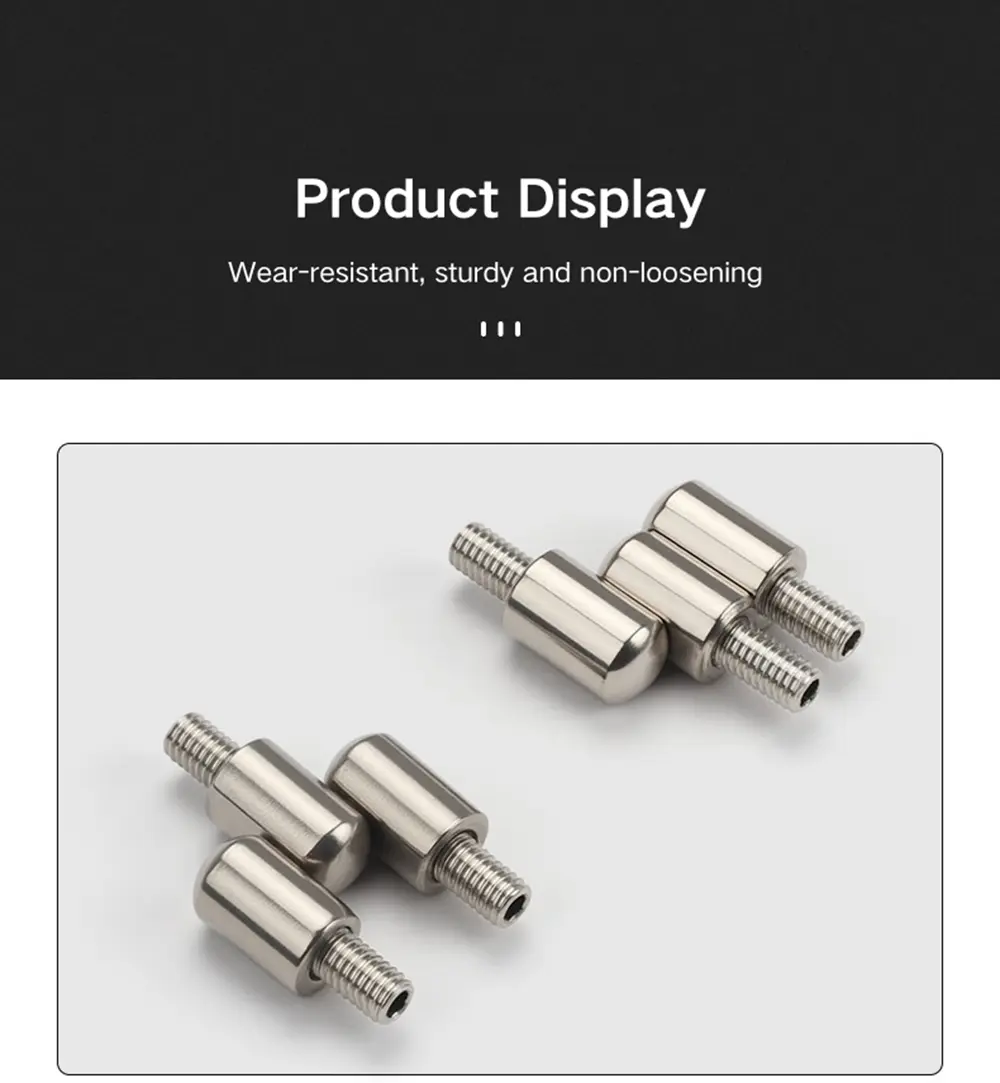

لولای محوری پارلمان Weld-On در نسخه‌های رزوه‌ای داخلی و خارجی در هر دو اندازه M6 و M8 ارائه می‌شود. نوع رزوه خارجی دارای یک گل میخ رزوه ای بیرون زده در انتهای نصب است که مستقیماً به سوراخ ضربه خورده در پانل در یا چارچوب در می رود. نوع رزوه داخلی دارای یک سوکت رزوه‌دار در انتهای نصب است که یک پیچ را از سمت پانل می‌پذیرد. هر دو با رزوه با سطح نصب درگیر می شوند و سپس با جوش برای نصب دائمی و پایدار محکم می شوند.

در محدوده لولا، نوع یکپارچه رزوه خارجی M6 و نوع یکپارچه رزوه داخلی M6 انواع پین ثابت هستند - پین بخشی از بدنه لولا است و قابل برداشتن نیست. همه انواع دیگر قابل جدا شدن هستند، با یک سوراخ جانبی از طریق بشکه که اجازه می دهد تا زمانی که درب نیاز به جدا شدن دارد، پین به بیرون سر بخورد. نوع رزوه خارجی M8×16 طولانی ترین گزینه گل میخ در این محدوده است که برای پانل هایی با عمق نصب بیشتر مناسب است.

ساختار و ابعاد

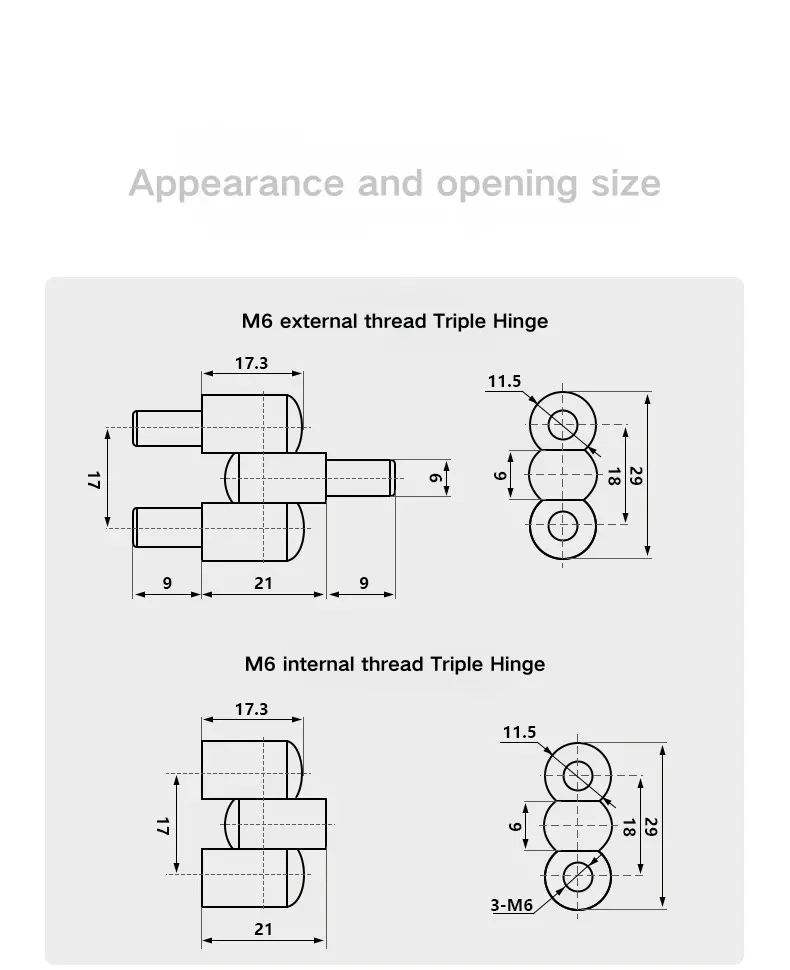

لولای محوری پارلمان M6 Weld-On دارای طول کلی 17.3 میلی متر با دهانه لوله مرکزی 21 میلی متر است. نسخه رزوه خارجی اکستنشن های گل میخ 9 میلی متری را در هر انتها اضافه می کند که در مجموع 39 میلی متر پخش می شود. پشته بشکه سه گانه دارای ارتفاع کل 29 میلی متر در سه بخش 9 میلی متری، 18 میلی متری و بند انگشت بالایی با عرض بشکه 11.5 میلی متر و قطر پین 6 میلی متر است.

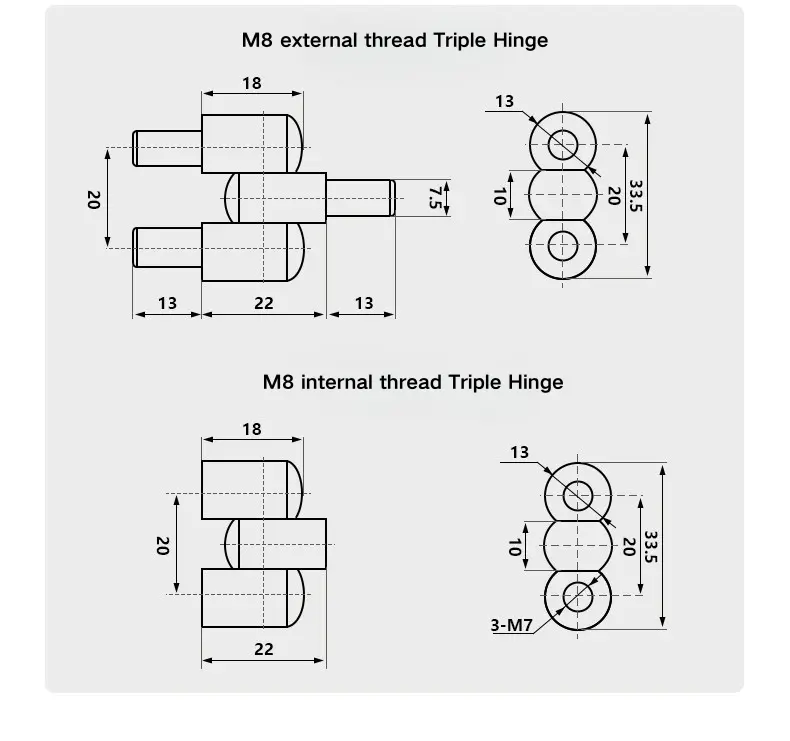

لولای محوری M8 به نسبت بزرگ‌تر است و طول بدنه آن 18 میلی‌متر و دهانه مرکزی آن 22 میلی‌متر است. نسخه رزوه خارجی اکستنشن های گل میخ 13 میلی متری را در هر طرف اضافه می کند تا در مجموع 48 میلی متر پخش شود. پشته بشکه سه گانه به ارتفاع 33.5 میلی متر در سه بخش - 10 میلی متر، 20 میلی متر، و بند بالا - با عرض بشکه 13 میلی متر و قطر پین 7.5 میلی متر اجرا می شود. نوع رزوه داخلی M8 از ​​سوکت های رزوه ای 3×M7 استفاده می کند.

نصب و پیکربندی پین

لولای Weld-On Parliament Pivot با رز دادن انتهای گل میخ یا سوکت در پانل در یا نقطه نصب قاب و سپس جوشکاری برای ثابت کردن دائمی موقعیت نصب می‌شود. این ترکیبی از درگیری با رزوه و جوشکاری یک پایه ایمن ایجاد می کند که هم بار چرخشی چرخش درب و هم هرگونه نیروی جانبی روی لولا را در حین استفاده کنترل می کند.

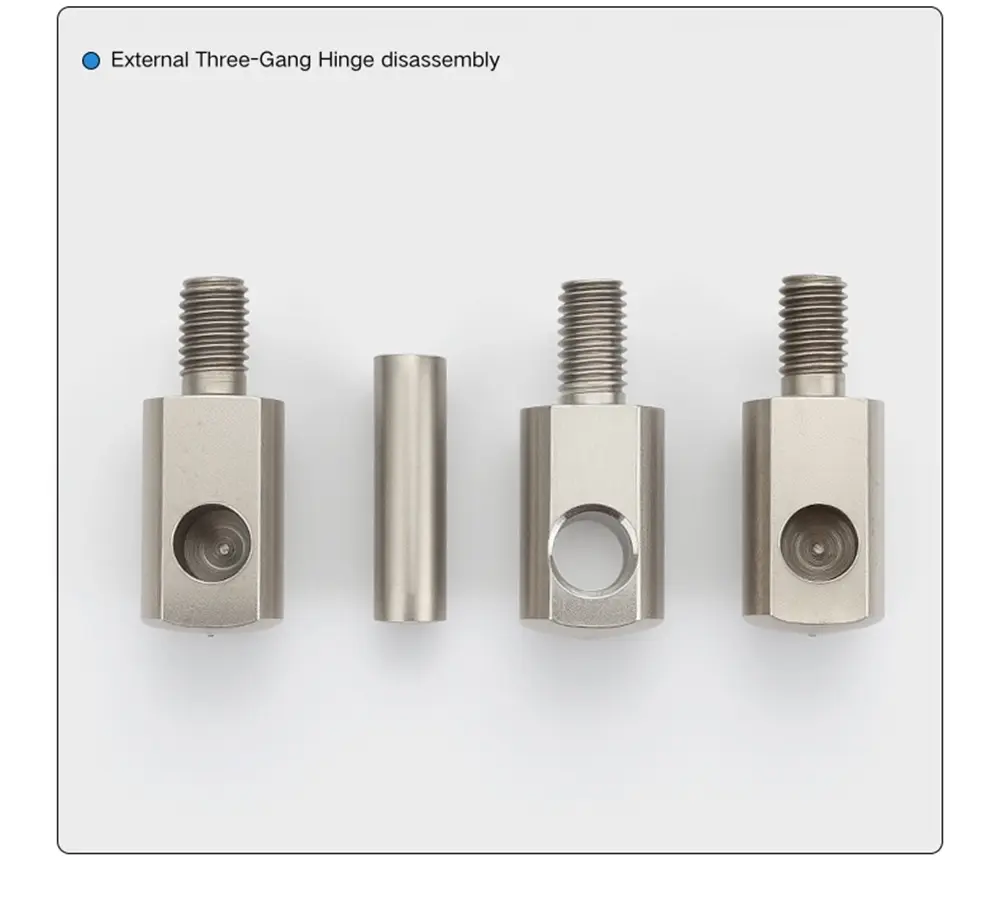

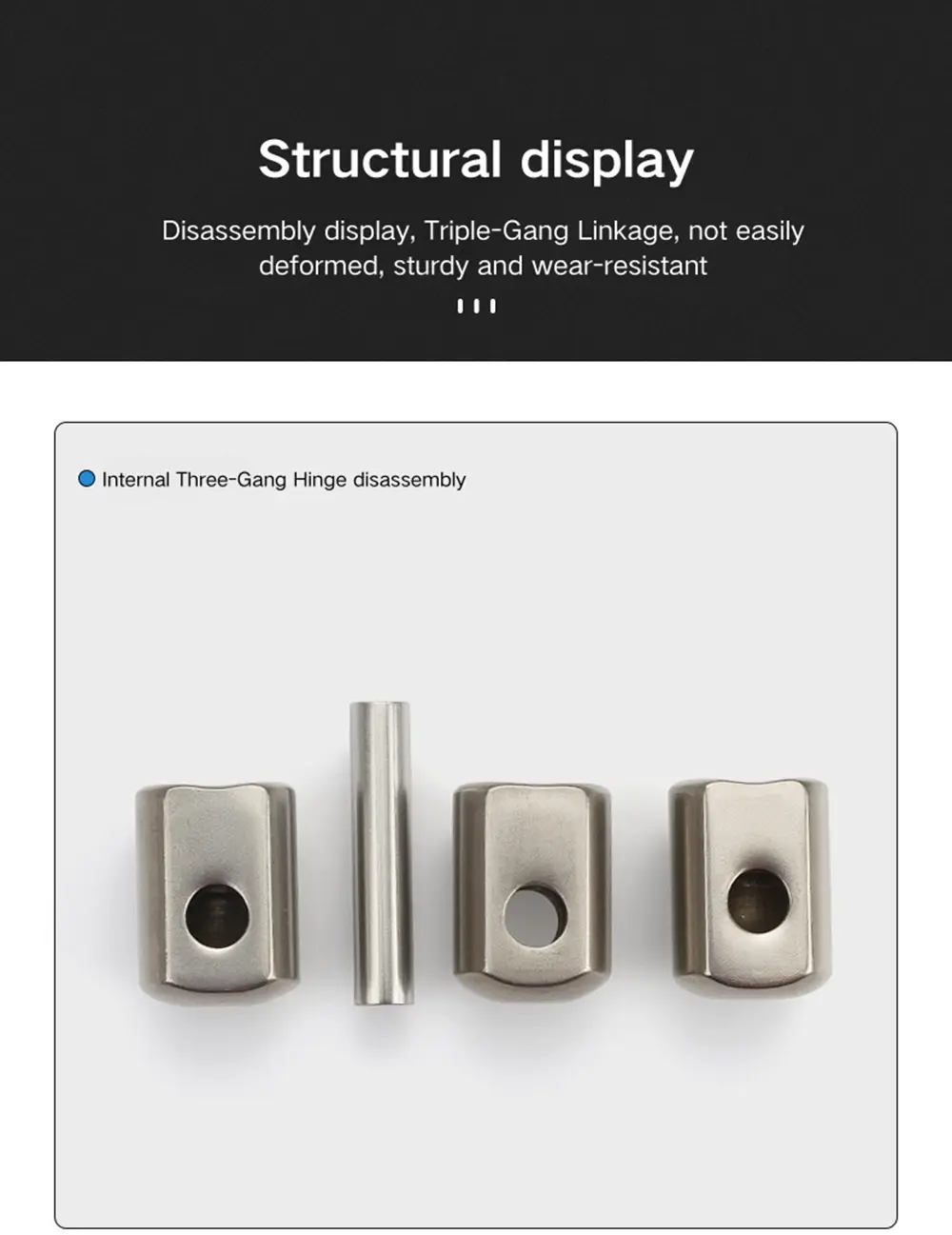

برای نسخه‌های جداشدنی این واحد، پین از سوراخ کناری بدنه بشکه خارج می‌شود و می‌توان آن را بیرون کشید تا بدون ایجاد مزاحمت در پایه جوش‌شده، درب را از چارچوب جدا کرد. نسخه های یکپارچه هیچ سوراخ جانبی ندارند. پین در داخل بشکه ثابت است و لولا برای برداشتن درب طراحی نشده است. انتخاب بین یکپارچه و جداشدنی به این بستگی دارد که آیا حذف درب در طول عمر مفید محفظه الزامی است یا خیر.

فینیش مواد و سطح

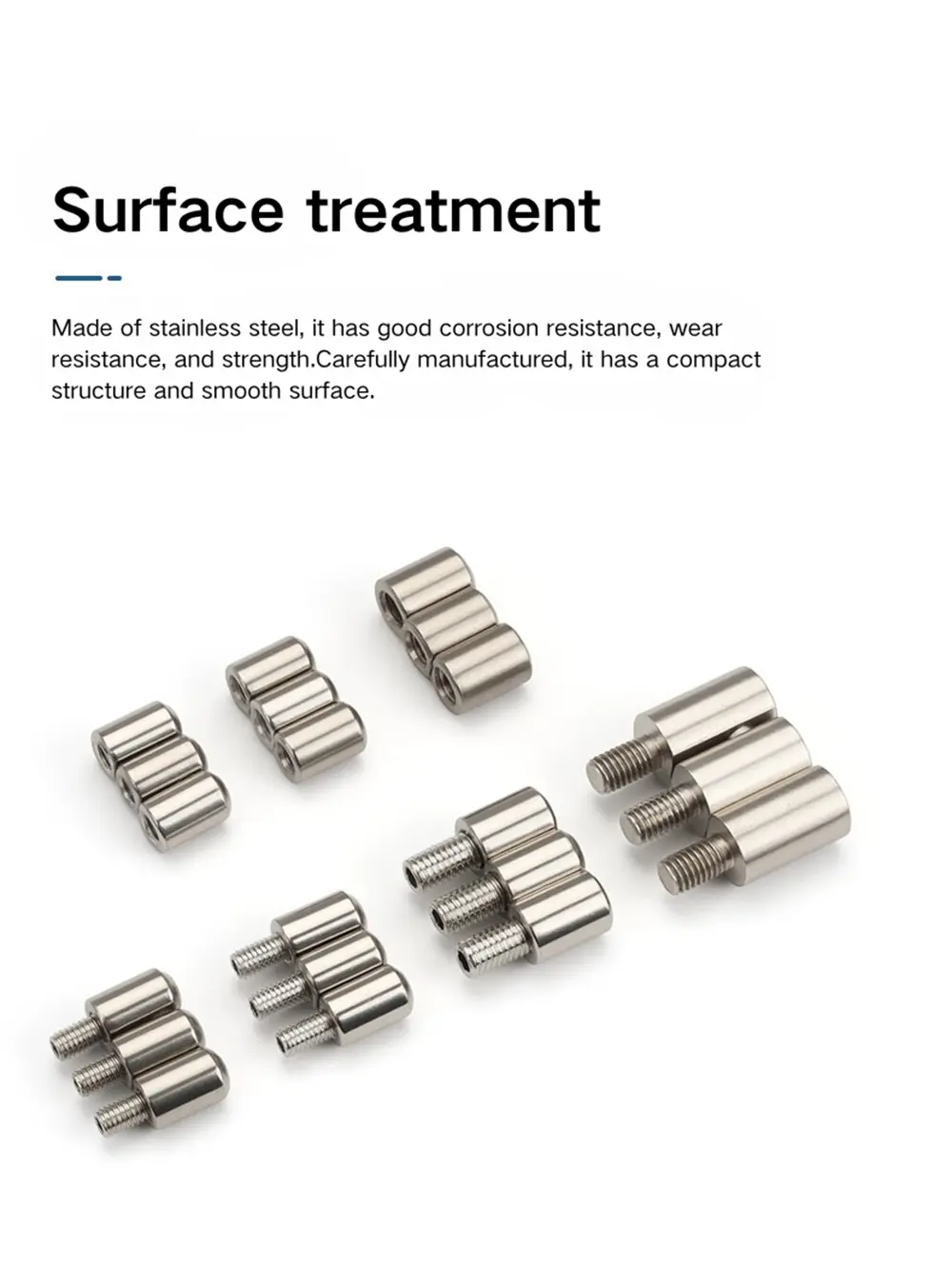

این ماژولار در فولاد ضد زنگ 201 و 304 موجود است که هر دو با پرداخت ارتعاشی ساخته شده اند. فرآیند پولیش ارتعاشی، سوراخ‌ها و لبه‌های تیز را از بین می‌برد و سطحی مات و کم درخشندگی ثابتی را به وجود می‌آورد - این یک روکش برس‌خورده یا آینه‌ای نیست. هر دو درجه بعد از پرداخت یکسان به نظر می رسند. تفاوت در مقاومت در برابر خوردگی است.

فولاد ضد زنگ 201 مقاومت در برابر خوردگی مناسبی را برای کاربردهای کابینت برق داخلی و پانل های توزیع در محیط های متوسط ​​ارائه می دهد و گزینه مقرون به صرفه تری در سراسر محدوده است. 304 فولاد ضد زنگ Weld-On Parliament Pivot Lule انتخاب بهتری برای محفظه های بیرونی، محیط های مرطوب یا تاسیساتی است که مقاومت درازمدت در برابر خوردگی یک نیاز قطعی است. هر دو در اکثر ترکیبات پیکربندی اندازه نخ و پین در محدوده موجود هستند.

سوالات متداول

Q1: چه انواعی در این محدوده لولا موجود است؟

این طیف یازده نوع را پوشش می دهد: رزوه داخلی و خارجی در اندازه های M6 و M8، در فولاد ضد زنگ 201 و 304، در پیکربندی پین های یکپارچه و قابل جدا شدن. رزوه خارجی M8×16 نیز به عنوان یک گزینه گل میخ توسعه یافته برای نصب پانل عمیق تر در دسترس است.

Q2: تفاوت بین انواع یکپارچه و جداشدنی چیست؟

نوع یکپارچه دارای یک پین ثابت است - نمی توان آن را جدا کرد و لولا برای جدا کردن درب طراحی نشده است. نوع جداشدنی دارای یک سوراخ خروجی جانبی از طریق بشکه است. پین به بیرون می لغزد تا اجازه دهد درب بدون ابزار از روی قاب بلند شود یا به پایه جوش داده شده مزاحم شود.

Q3: تفاوت بین نخ داخلی و خارجی چیست؟

نسخه رزوه خارجی دارای یک گل میخ بیرون زده است که در یک سوراخ در پانل یا قاب قرار می گیرد. نسخه رزوه داخلی دارای یک سوکت رزوه ای است که پیچ را از سمت پنل می پذیرد. سپس هر دو پس از رزوه کاری برای نصب دائمی در جای خود جوش داده می شوند.

Q4: این لولا چگونه نصب می شود؟

نصب شامل رزوه دادن انتهای گل میخ یا سوکت به پانل در یا نقطه نصب قاب، سپس جوشکاری برای ثابت کردن دائمی لولا است. ترکیبی از درگیری با رزوه و جوشکاری، لولا را تحت فشار چرخشی در و نیروهای جانبی پایدار نگه می‌دارد.

Q5: ابعاد کلیدی نسخه های M6 و M8 چیست؟

بدنه لولای Pivot پارلمان M6 Weld-On دارای طول 17.3 میلی متر با دهانه مرکزی 21 میلی متر و قطر پین 6 میلی متر است. پشته بشکه سه گانه 29 میلی متر ارتفاع و 11.5 میلی متر عرض دارد. نسخه M8 دارای بدنه 18 میلی‌متری، دهانه مرکزی 22 میلی‌متر، قطر پین 7.5 میلی‌متری و ارتفاع پشته بشکه‌ای 33.5 میلی‌متری با عرض 13 میلی‌متر است.

Q6: پرداخت ارتعاشی چیست؟

پولیش ارتعاشی یک فرآیند غلتشی است که سوراخ‌ها و لبه‌های تیز را از سطح قطعه جدا می‌کند و یک روکش مات با درخشش کم ایجاد می‌کند. این یک روکش برس خورده یا آینه ای نیست. هر دو نسخه ضد زنگ 201 و 304 این لولا، فرآیند پولیش ارتعاشی یکسانی را طی می کنند.

Q7: کدام درجه فولاد ضد زنگ را باید انتخاب کنم؟

فولاد ضد زنگ 201 مناسب کابینت برق داخلی استاندارد و کاربردهای پانل توزیع است که در آن قرار گرفتن در معرض خوردگی متوسط ​​است. فولاد ضد زنگ 304 انتخاب بهتری برای محفظه های بیرونی، محیط های با رطوبت بالا یا تاسیساتی است که مقاومت درازمدت در برابر خوردگی یک نیاز سخت است.
