لولای درب کلید

برای کسانی که از لولاهای جداشدنی کابینت از Yitai Lock در حجم استفاده می کنند، لولای درب سوئیچگیر CL186 به خریداران این امکان را می دهد که بین سوراخ های گرد و بال های نصب حفره دار بدون تغییر هیچ چیز دیگری در مورد لولا انتخاب کنند - همان بدنه، همان لوله، همان ابعاد کانال قاب. نسخه سوراخ دار امکان تنظیم موقعیت را در حین نصب قبل از سفت شدن کامل پیچ ها فراهم می کند، که زمانی مفید است که تراز درب باید به طور دقیق شماره گیری شود. هر دو نسخه با استفاده از نقاط ثابت روی پیچ نصب می شوند و در فولاد کربن و فولاد ضد زنگ موجود هستند.

مدل محصول	لولا سری CL186
مواد اختیاری	فولاد کربن / فولاد ضد زنگ
استفاده	مناسب برای انواع کابینت سوئیچ، جعبه کنترل و ...

گزینه های مدل و پیکربندی سوراخ

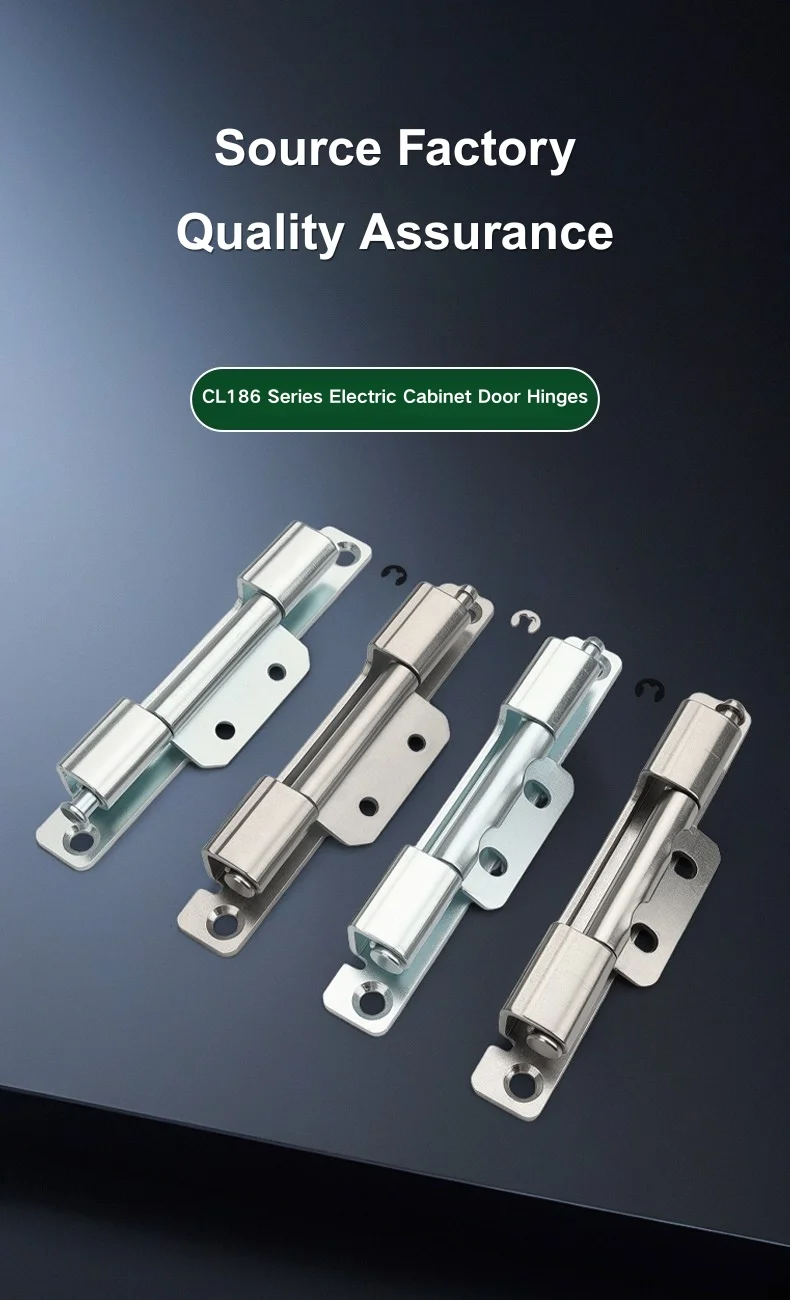

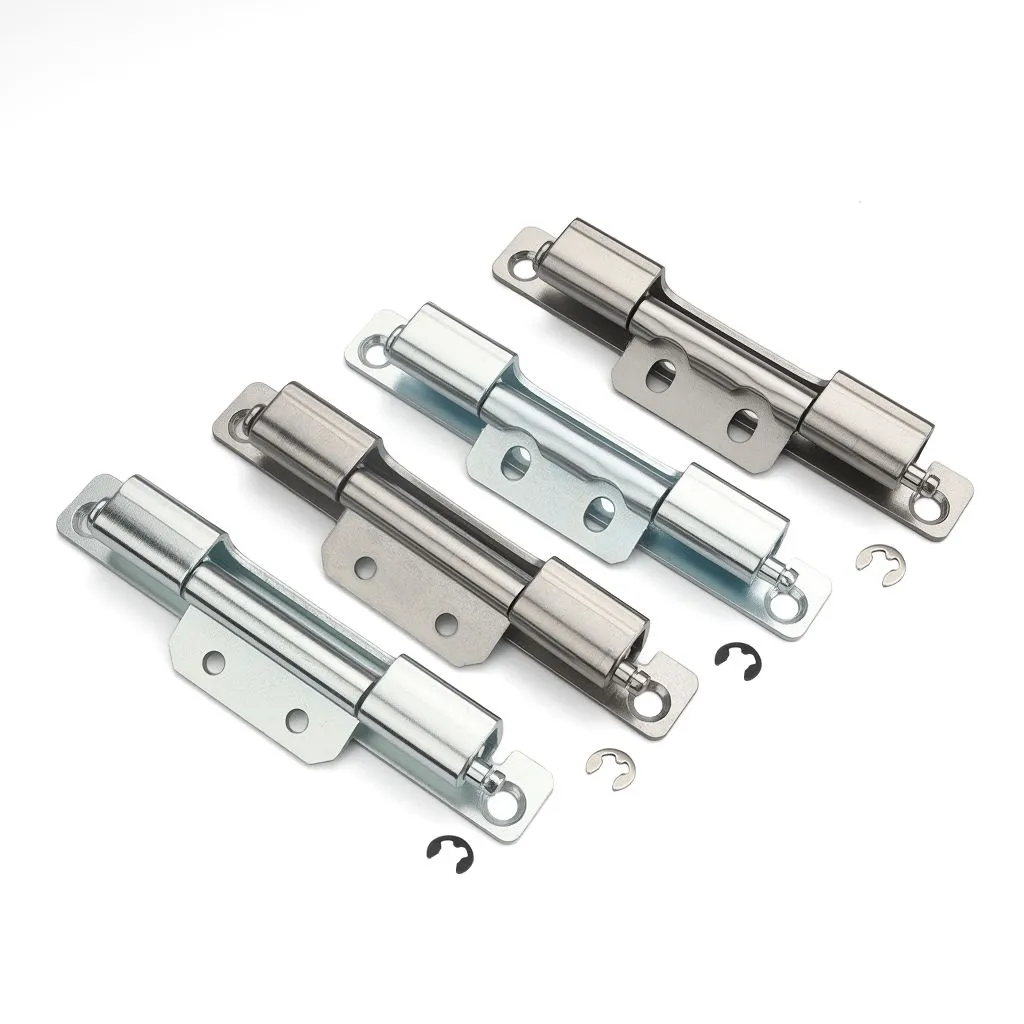

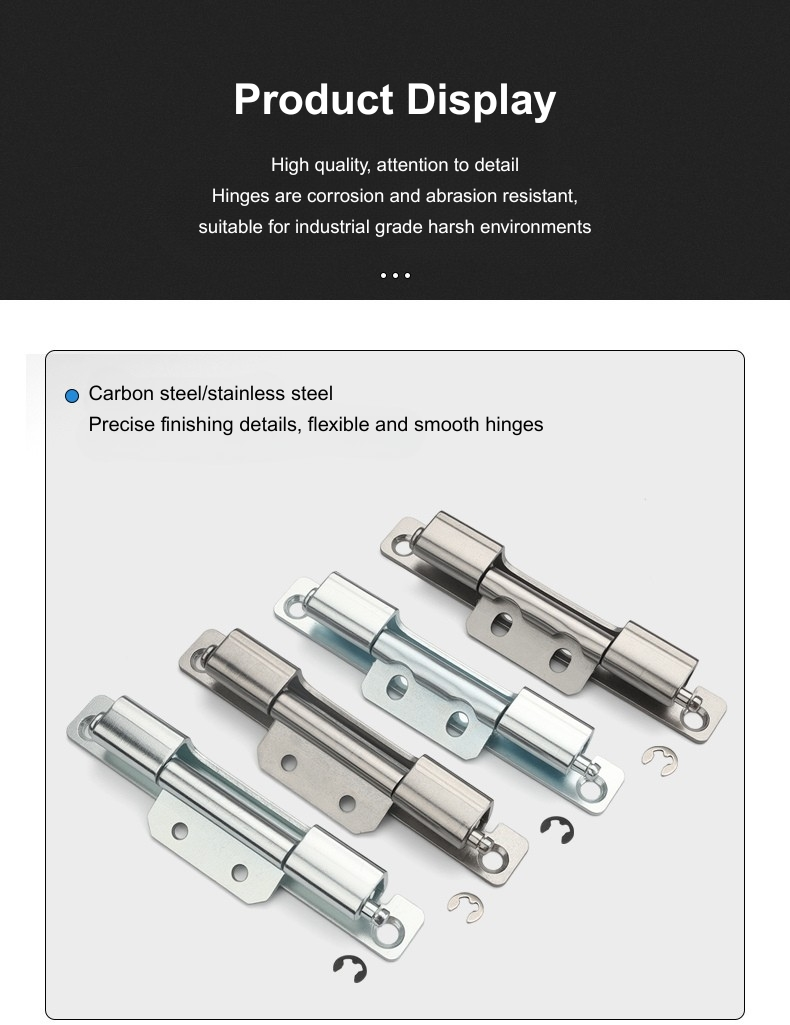

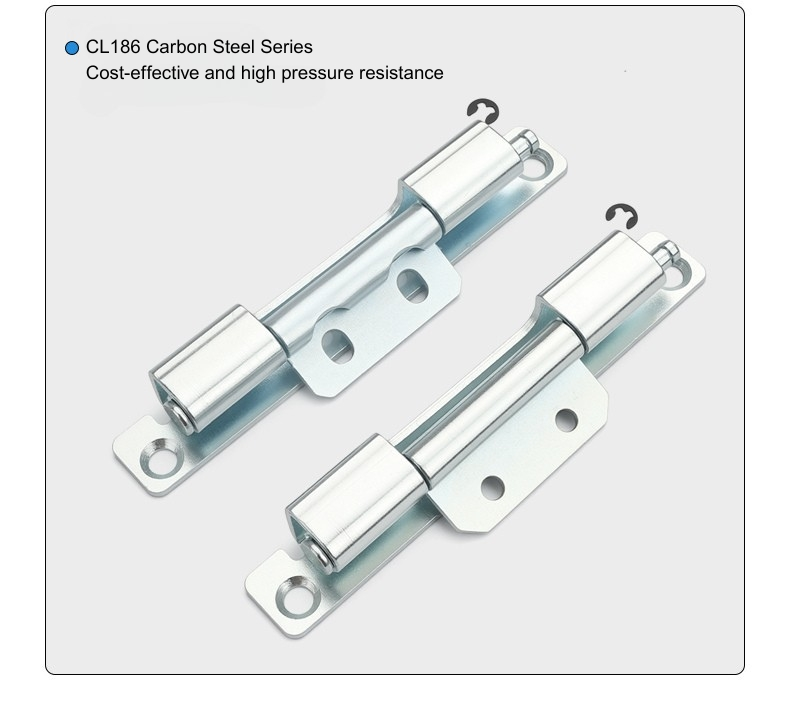

لولای درب سوئیچ‌گیر در چهار نوع ارائه می‌شود: سوراخ گرد در فولاد کربنی، سوراخ گرد در فولاد ضد زنگ، سوراخ در فولاد کربنی، و سوراخ در فولاد ضد زنگ. ابعاد ساختاری در هر چهار مورد یکسان است - تنها تفاوت در شکل سوراخ های نصب روی بال است. سوراخ‌های گرد لولا را در یک موقعیت تنظیم شده ثابت می‌کنند. سوراخ‌های شکاف‌دار مقداری فضا را برای تغییر موقعیت لولا قبل از سفت شدن نهایی می‌دهد، که در نصب درهایی که نیاز به تراز دقیق با لبه‌های مهر و موم یا چارچوب دارند، کمک می‌کند.

انتخاب بین سوراخ گرد و سوراخ دار روی این واحد به گردش کار نصب شما بستگی دارد. اگر موقعیت درب مستقیم و ثابت در طول یک دوره تولید باشد، سوراخ های گرد مناسب هستند. اگر تغییری در هندسه قاب بین واحدها وجود داشته باشد یا درب بعد از نصب اولیه نیاز به تنظیم داشته باشد، نسخه سوراخ دار این فرآیند را به میزان قابل توجهی کمتر می کند.

ساختار و ابعاد

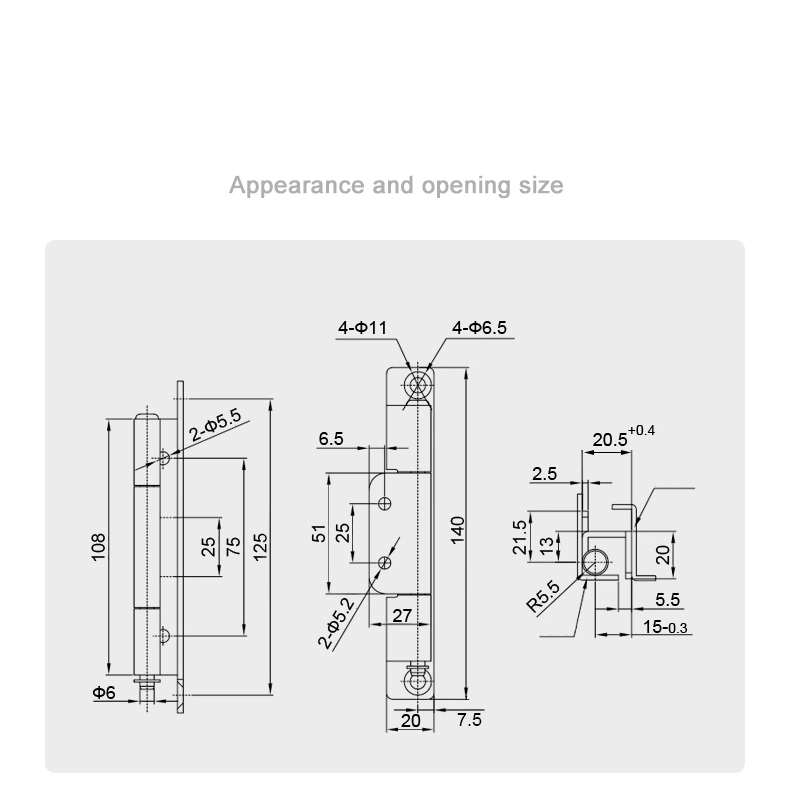

لولای در دارای ارتفاع کلی 108 میلی متر با طول کل بدنه 125 میلی متر است. دهانه داخلی بین بال‌های نصب 75 میلی‌متر است و بخش مرکزی آن 25 میلی‌متر در لوله است. قطر بشکه 6 میلی متر و بال نصب 140 میلی متر ارتفاع و 20 میلی متر عرض پایه است. فاصله سوراخ‌ها روی بال در مرکز 51 میلی‌متر و 25 میلی‌متر است، با سوراخ‌های ثابت 2×Φ5.5 میلی‌متری روی پروفیل جانبی.

درگیری کانال قاب در لولای درب تعویض دنده دارای عرض 20.5 میلی متر (تحمل 0.4+ میلی متر) و عمق 15 میلی متر (تحمل 0.3- میلی متر) با شعاع صندلی بشکه R5.5 میلی متر است. نمای جانبی ارتفاع درگیری کل 21.5 میلی متر، عمق تماس داخلی 13 میلی متر، و افست جانبی 5.5 میلی متر، با یک پله 2.5 میلی متری در ورودی کانال را نشان می دهد. این ابعاد هندسه کانال قاب را که لولا برای کار با آن طراحی شده است، مشخص می کند - ارزش آن را دارد که قبل از سفارش، مشخصات قاب کابینت خود را تأیید کنید.

درمان مواد و سطح

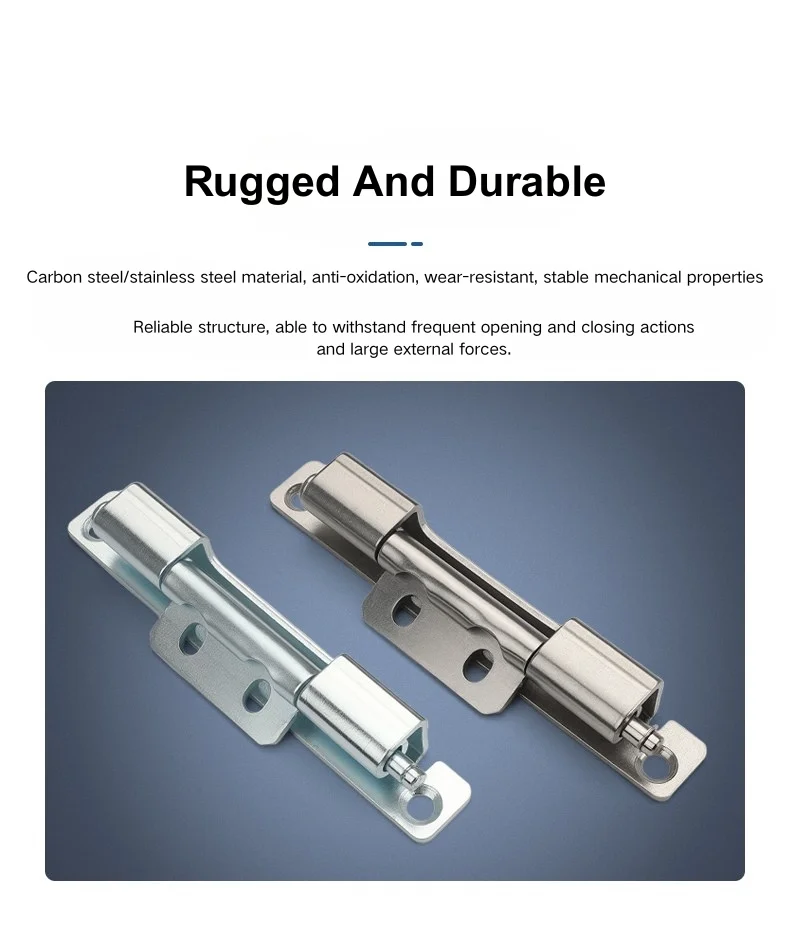

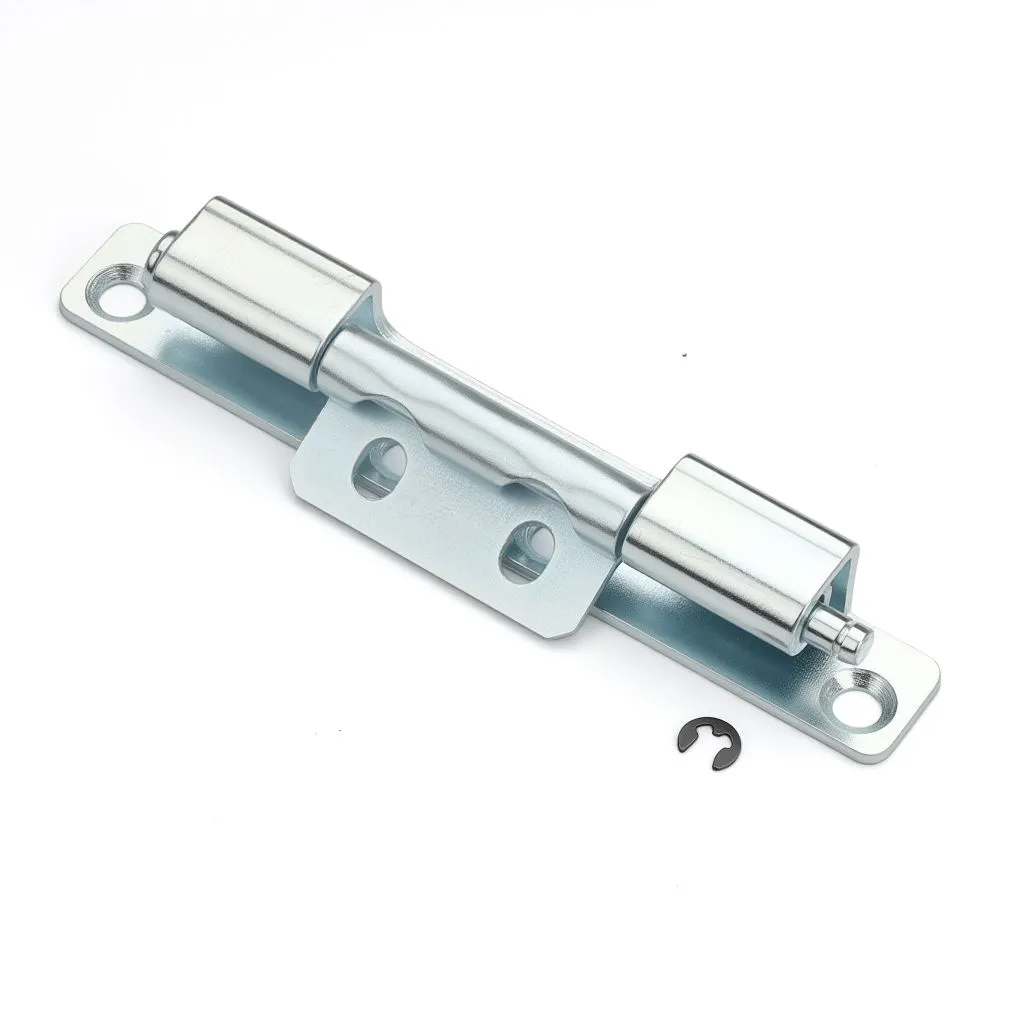

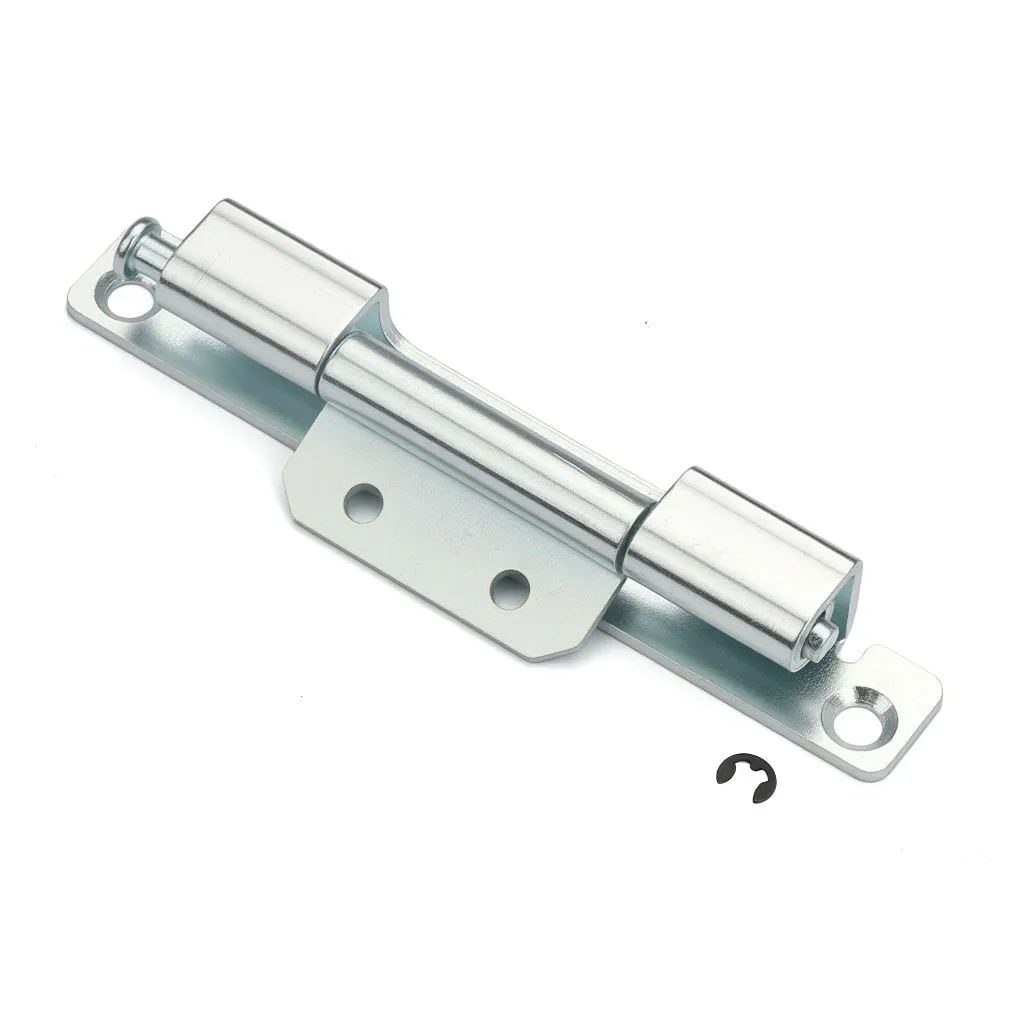

لولای درب سوئیچگیر از فولاد کربن گالوانیزه و فولاد ضد زنگ 304 موجود است. نسخه فولاد کربنی با محیط‌های استاندارد محیط داخلی - تابلوهای توزیع، تابلوهای کنترل و کابینت‌های تجهیزات در فضاهای خشک یا تحت کنترل آب و هوا که در معرض خوردگی کم است، مناسب است. این گزینه مقرون به صرفه تر برای کابینت های با حجم بالا است که در آن محیط نصب قابل پیش بینی است.

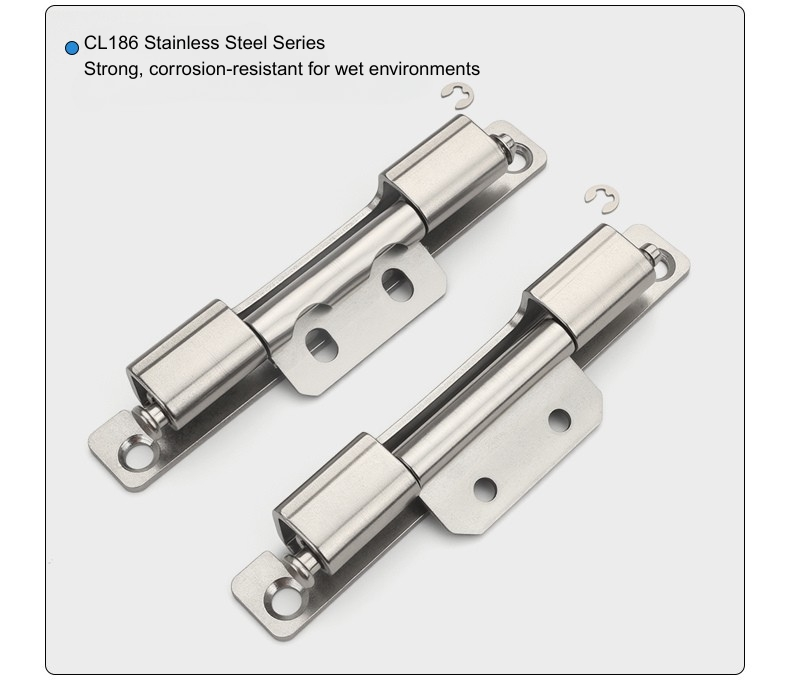

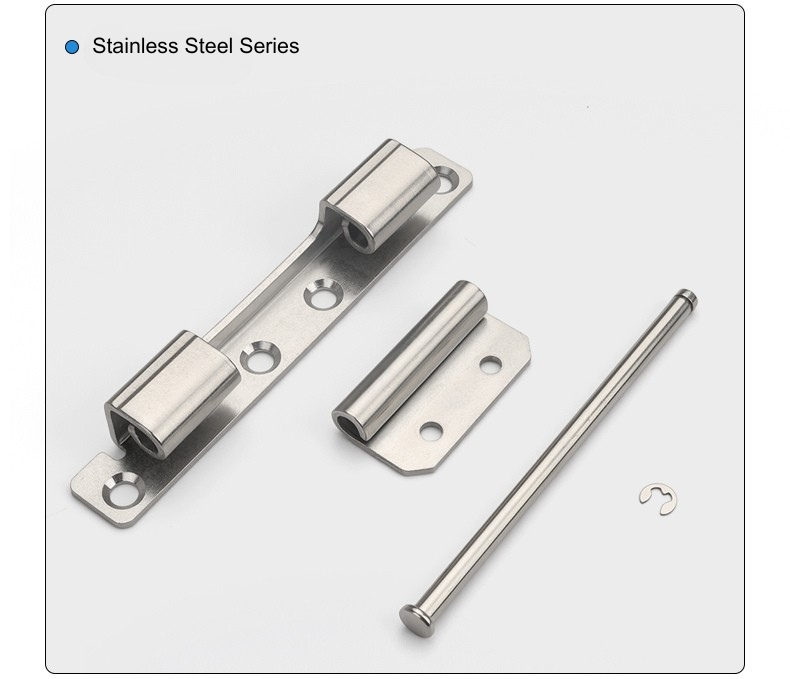

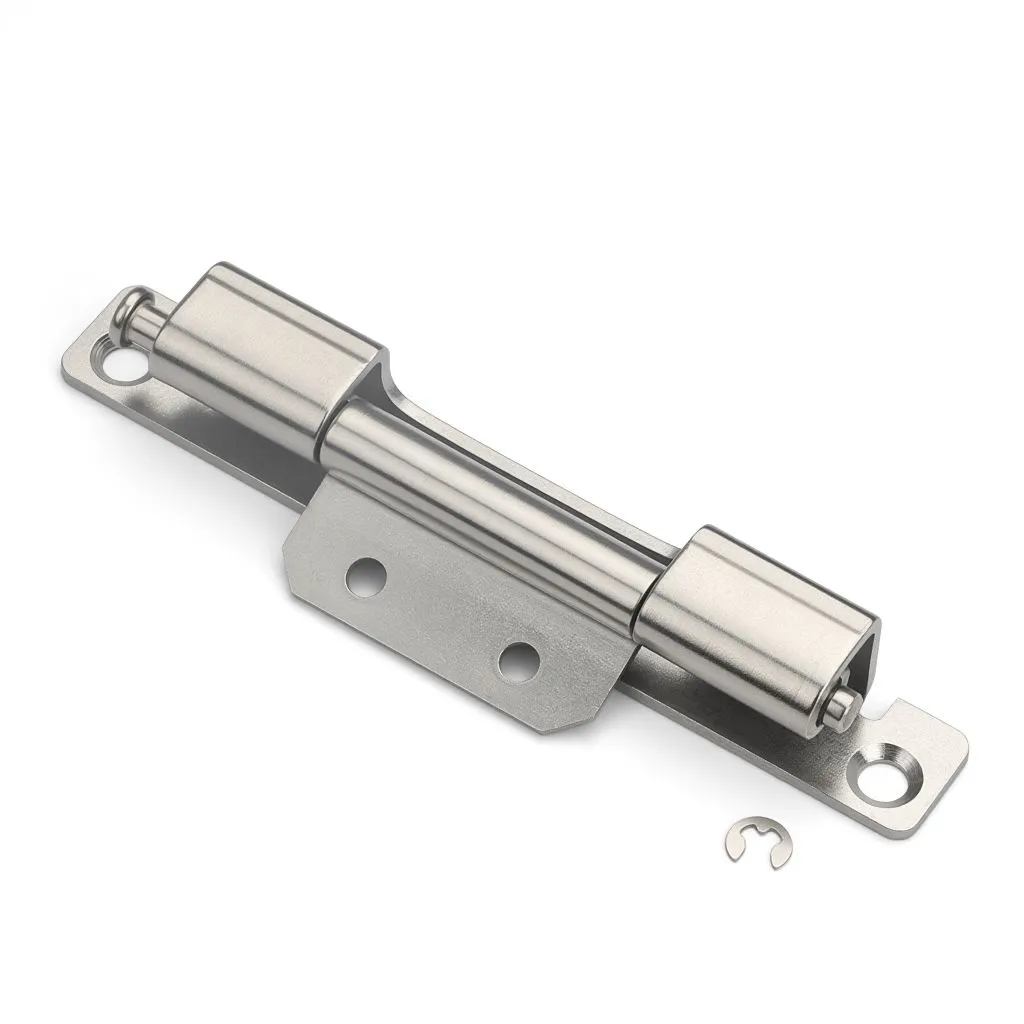

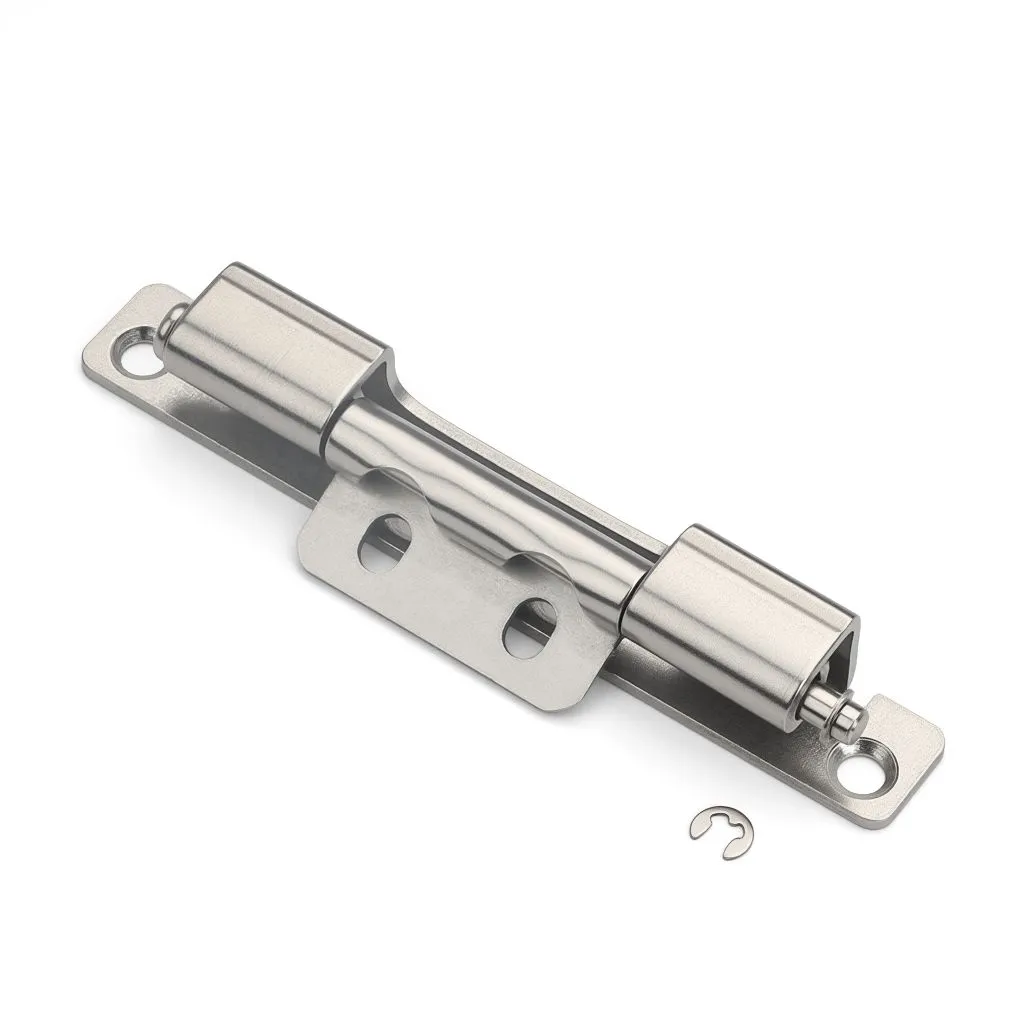

لولای درب از جنس استنلس استیل گزینه مناسبی برای تابلو برق در فضای باز، اتاق‌های تاسیسات مرطوب، تاسیسات ساحلی یا هر برنامه‌ای است که محفظه در طول عمر خود با رطوبت مواجه می‌شود. Stainless همچنین زمانی مشخص می شود که استاندارد روکش کابینت نمایانگر سطح ثابت در تمام سخت افزارها باشد، زیرا در طول زمان در شرایط چالش برانگیز ظاهر خود را بهتر از فولاد گالوانیزه حفظ می کند.

سوالات متداول

Q1: چه انواعی برای CL186 موجود است؟

CL186 در چهار نوع عرضه می شود: فولاد کربنی با سوراخ گرد، فولاد ضد زنگ با سوراخ گرد، فولاد کربنی سوراخ دار و فولاد ضد زنگ سوراخ دار. همه ابعاد بدنه و هندسه درگیری کانال فریم یکسان هستند.

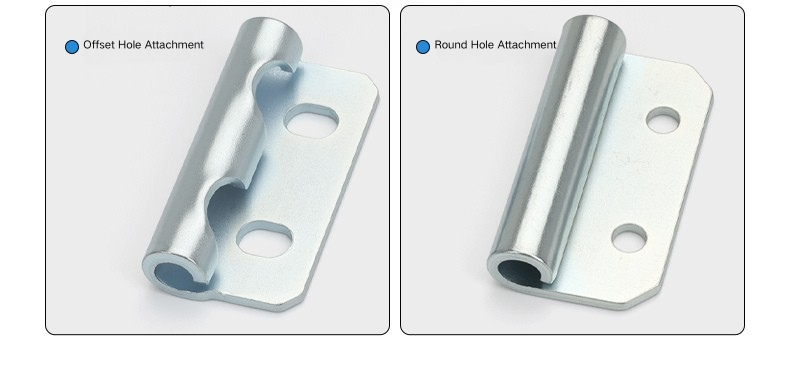

Q2: تفاوت بین نسخه های سوراخ گرد و سوراخ سوراخ چیست؟

نسخه سوراخ گرد لولا را پس از پیچ شدن در یک موقعیت تنظیم شده ثابت می کند. نسخه سوراخ دار اجازه می دهد تا موقعیت نصب قبل از سفت شدن نهایی تنظیم شود، که زمانی مفید است که تراز درب در حین نصب به دقت تنظیم شود یا زمانی که هندسه قاب بین واحدهای کابینت تغییر می کند.

Q3: CL186 چگونه نصب می شود؟

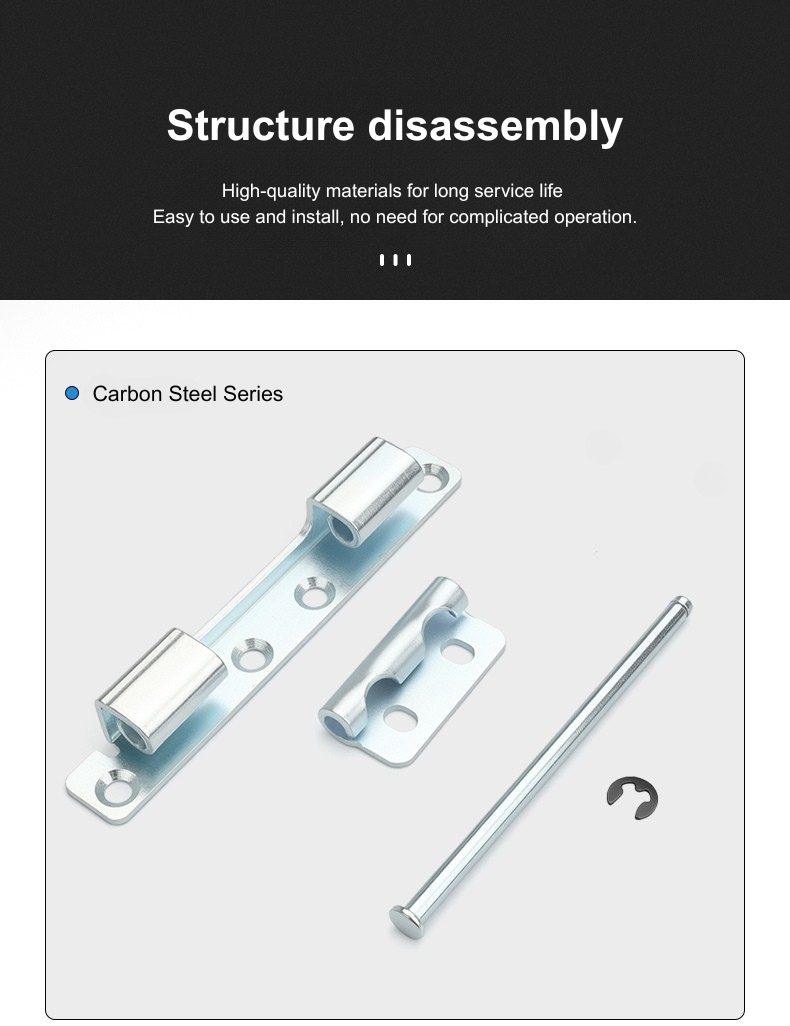

CL186 به صورت پیچی نصب شده است. بال نصب با استفاده از سوراخ های ارائه شده به پانل درب ثابت می شود و بدنه لولا با کانال قاب کابینت درگیر می شود. برای این مدل نیازی به جوشکاری نیست.

Q4: ابعاد کلیدی CL186 چیست؟

CL186 دارای ارتفاع کلی 108 میلی متر با طول بدنه 125 میلی متر و دهانه داخلی 75 میلی متر است. بشکه Φ6 میلی متر است. بال نصب 140 میلی متر ارتفاع با پایه 20 میلی متر است. عرض کانال قاب 20.5 میلی متر (+0.4 میلی متر) و عمق آن 15 میلی متر (-0.3 میلی متر) است.

Q5: چه ماده ای را برای محوطه های بیرون انتخاب کنم؟

نسخه فولاد ضد زنگ برای نصب در فضای باز، محیط های مرطوب یا هر جایی که مقاومت در برابر خوردگی یک نیاز طولانی مدت است، انتخاب مناسبی است. نسخه فولاد کربنی گالوانیزه با کاربردهای استاندارد کابینت داخلی مناسب است.

Q6: آیا CL186 یک لولای مخفی است؟

بله - لولای درب CL186 در داخل کانال قاب کابینت قرار می گیرد که درب بسته می شود و هیچ گونه سخت افزاری قابل رویتی در نمای بیرونی درب باقی نمی گذارد. بدنه لولا به طور کامل در داخل پروفیل قاب فرو رفته است.

Q7: آیا می توان درب را پس از نصب برداشت؟

بله. CL186 یک لولا قابل جدا شدن است - پس از جدا شدن لولا، می توان درب را بدون ابزار از کانال قاب خارج کرد. این امر آن را برای خطوط مونتاژ کابینت و تعمیر و نگهداری میدانی که نیاز به برداشتن دوره ای درب است، کاربردی می کند.

Q8: CL186 برای چه نوع کابینتی مناسب است؟

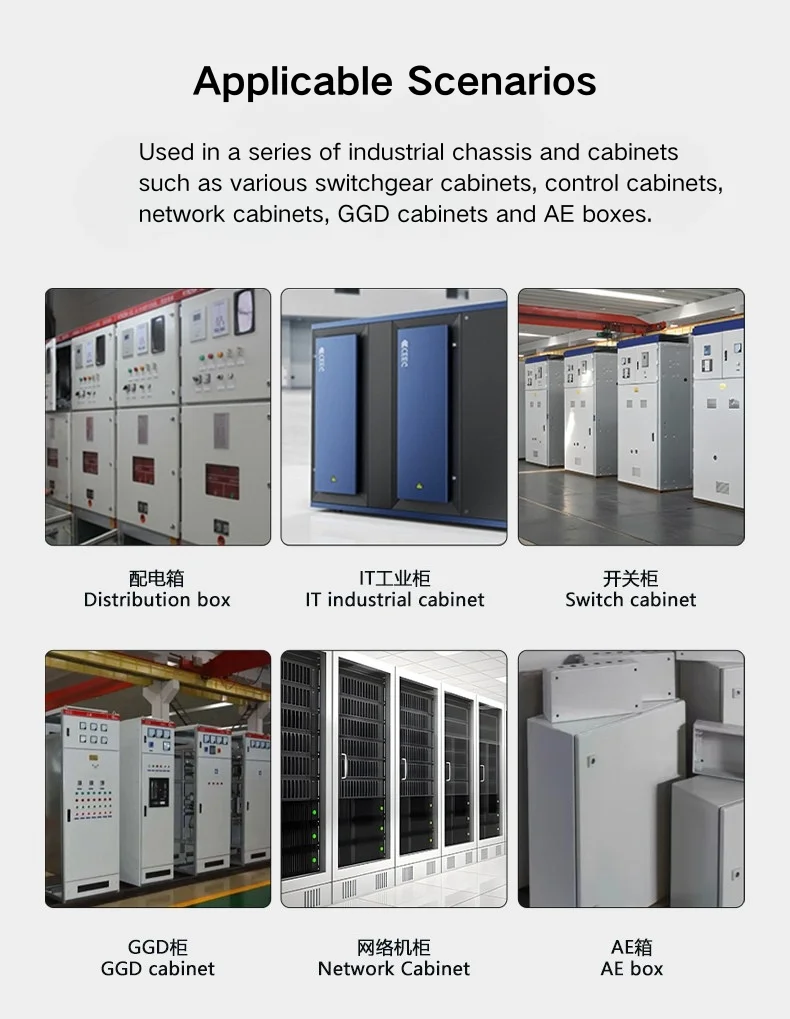

لولا مخفی CL186 در کابینت های تابلو برق، جعبه های توزیع برق، درب های کابینت کنترل و محفظه های تجهیزات صنعتی استفاده می شود - هر جایی که یک لولای جداشدنی و مخفی با نمای بیرونی تمیز مشخصات ترجیحی باشد.
