کابینت RMU لولا آلیاژ روی

برای کسانی که سخت‌افزار کابینت RMU را از Yitai Lock در حجم تامین می‌کنند، لولا CL208 آلیاژی روی کابینت RMU از طراحی دو لوله با دو بشکه Φ8 میلی‌متر و پین Φ4 میلی‌متر استفاده می‌کند که به لولا سطح باربر پهن‌تری نسبت به نوع تک لوله‌ای با همان اندازه می‌دهد. ردپای کلی 48 × 26 میلی‌متر است که با جوشکاری نصب می‌شود و دو گزینه پایانی - مشکی و کروم روشن - رایج‌ترین عملیات‌های سطح کابینت در بازار RMU و تابلو برق را پوشش می‌دهند.

ساختار و ابعاد

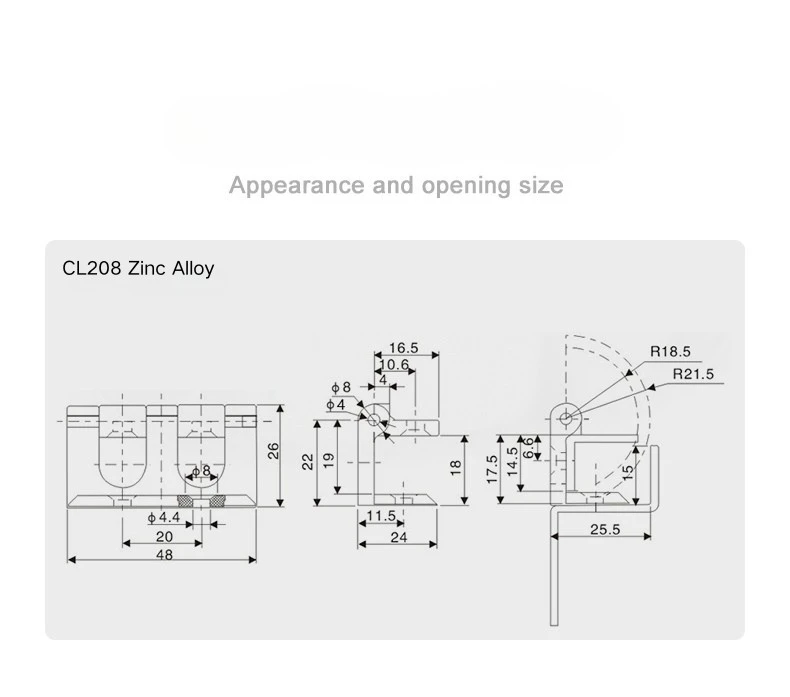

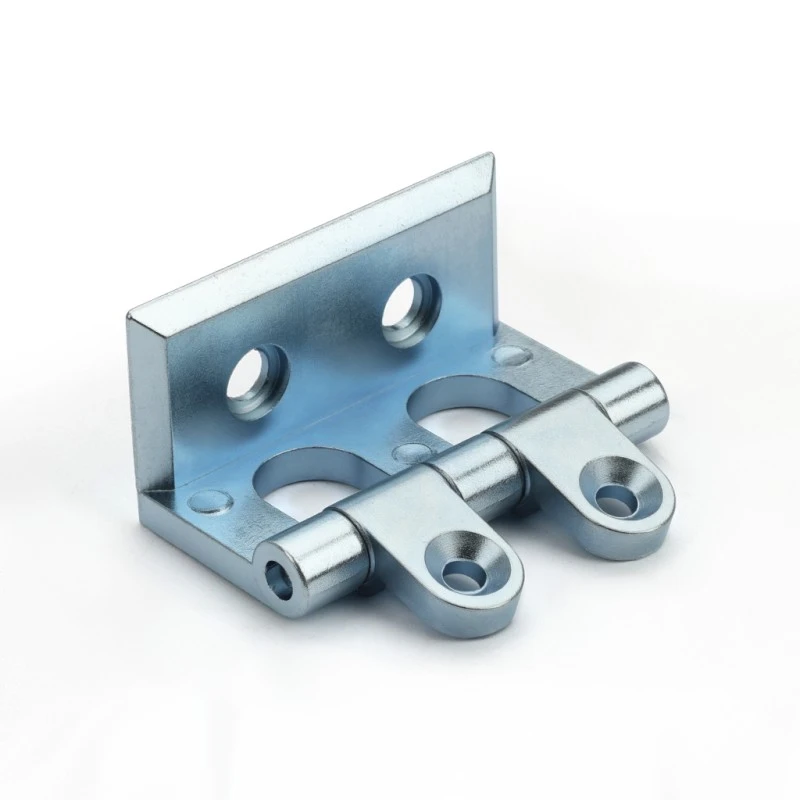

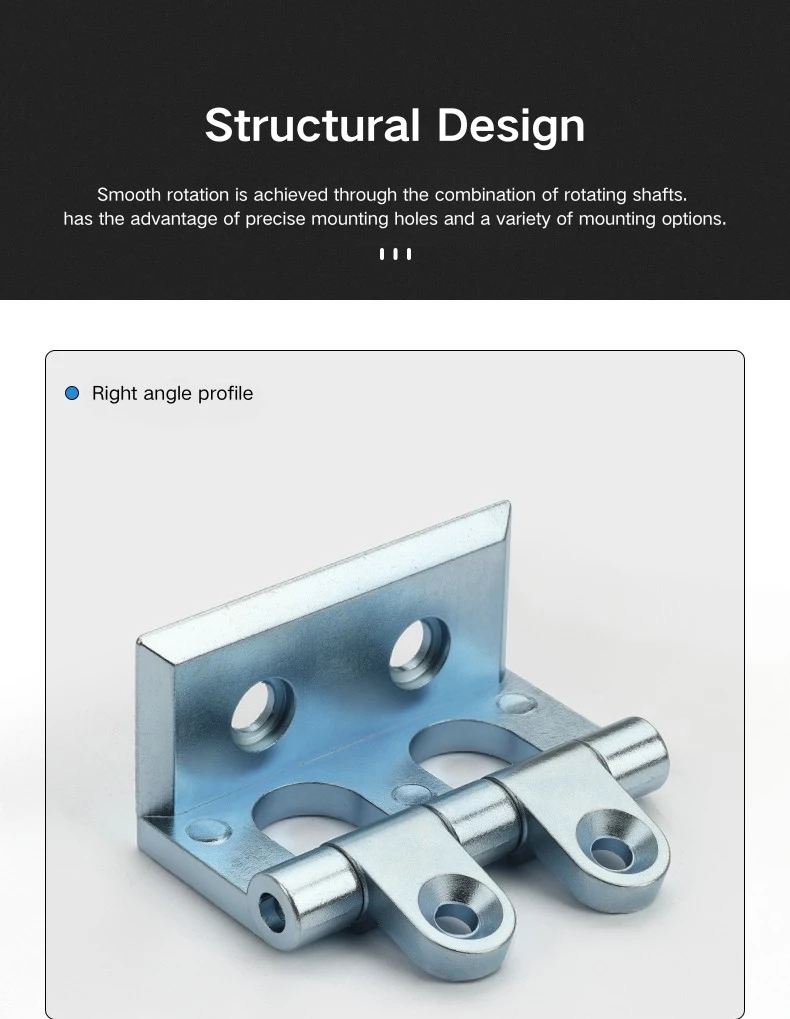

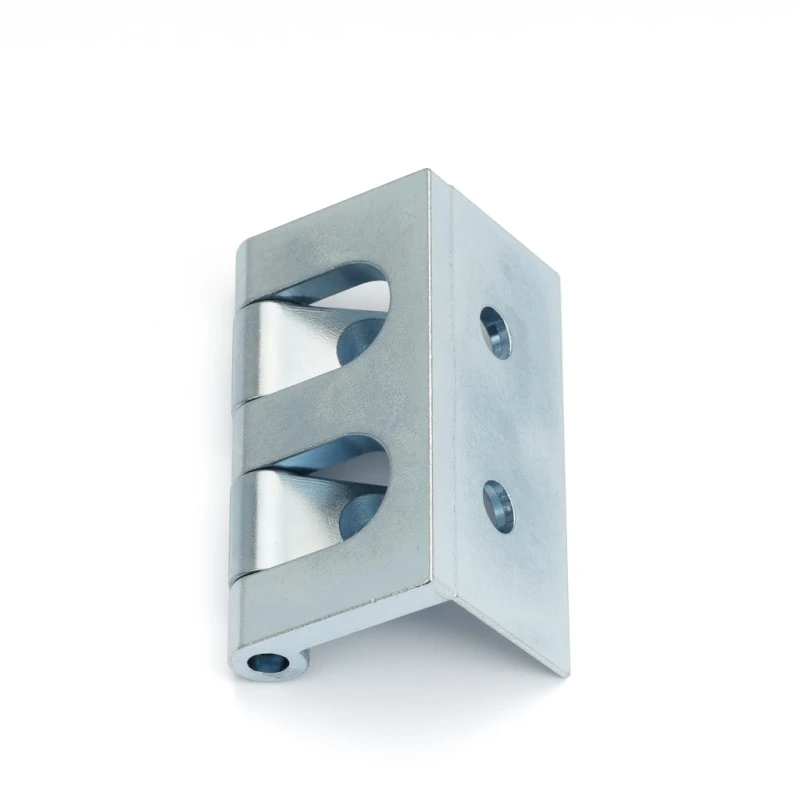

لولا روی کابینت RMU دارای 48 میلی‌متر عرض و 26 میلی‌متر ارتفاع کلی است، با دهانه 20 میلی‌متری بین دو بال نصب. لولای آلیاژ روی کابینت RMU از دو بشکه Φ8 میلی‌متری بر روی یک پین مشترک Φ4 میلی‌متری به جای یک بند انگشت استفاده می‌کند - سطح یاتاقان وسیع‌تر بار درب را به طور یکنواخت پخش می‌کند و در استفاده مکرر بهتر نگه می‌دارد. مجموعه بشکه در 16.5 میلی متر از لبه برگ با مرکز پین در 10.6 میلی متر قرار دارد.

در نمای جانبی، لولای آلیاژی روی کابینت RMU دارای عمق درگیری پانل درب 24 میلی‌متر و دسترسی به سمت قاب 25.5 میلی‌متر است. قسمت درگیری قاب 22 میلی متر ارتفاع با پایه 11.5 میلی متر است و فاصله جانبی 17.5 میلی متر ارتفاع کلی با پله داخلی 14.5 میلی متر و فاصله پین ​​6.6 میلی متر است - ابعادی که با هندسه کانال قاب معمولی در ساخت های RMU و کابینت توزیع مطابقت دارد.

زاویه باز شدن و کنترل درب

ویژگی برجسته لولای آلیاژ روی کابینت RMU زاویه باز شدن 270 درجه است. اکثر لولاهای استاندارد کابینت تا 90 درجه، 120 درجه یا 180 درجه باز می شوند - یک چرخش 270 درجه به این معنی است که درب به جای توقف در یک زاویه قائم یا نیمه راه، می تواند تقریباً صاف در کنار کابینت تا شود. در برنامه های RMU و واحد اصلی حلقه، زمانی که تکنسین ها برای نصب، نگهداری یا مدیریت کابل نیاز به دسترسی بدون مانع به فضای داخلی دارند، این تفاوت واقعی ایجاد می کند.

شعاع قوس در لولای آلیاژ روی کابینت RMU از R18.5 میلی متر تا R21.5 میلی متر در محدوده نوسان است، که مشخص می کند پاکت خلاصی که در هنگام باز شدن از آن عبور می کند. در هنگام چیدمان کابینت باید به این موضوع توجه کرد - باید در کنار کابینت فاصله کافی وجود داشته باشد تا درب چرخش کامل را بدون مانع انجام دهد.

گزینه های پایان و برنامه

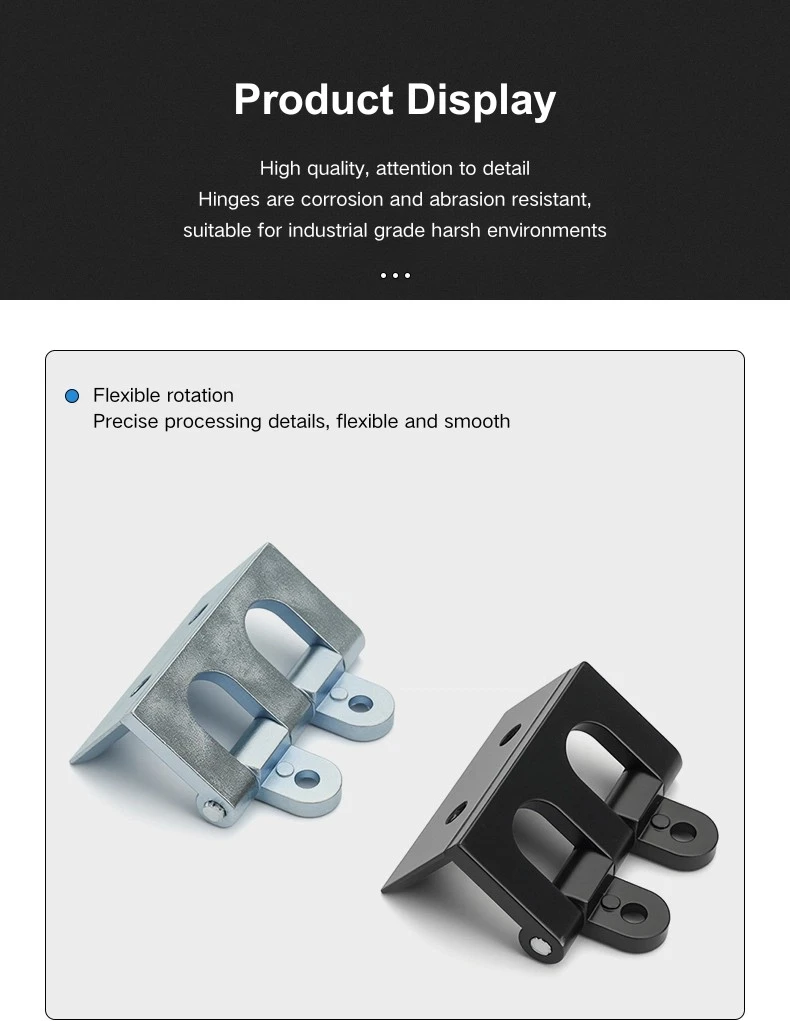

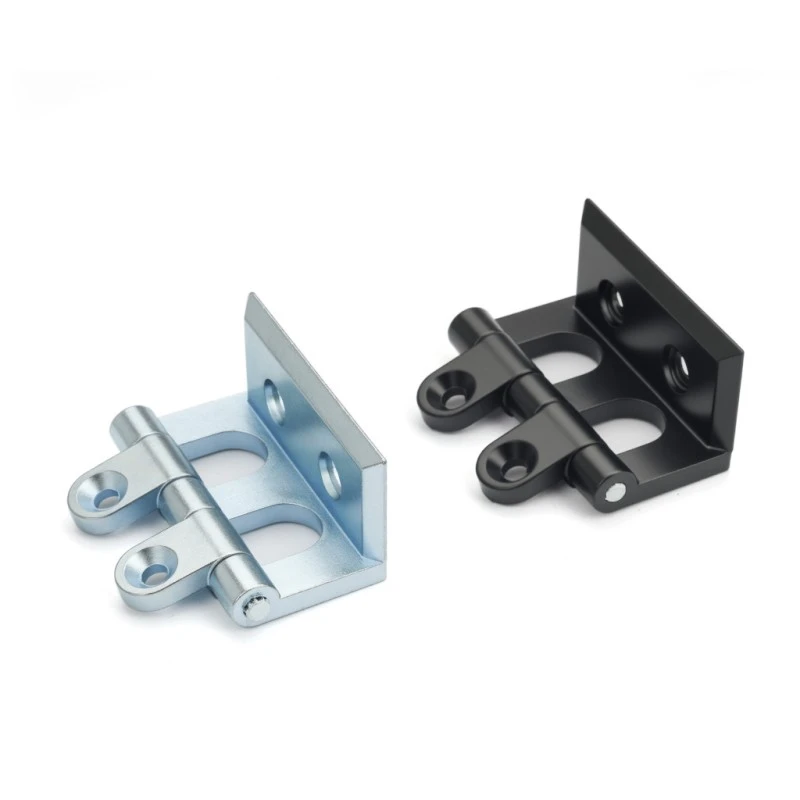

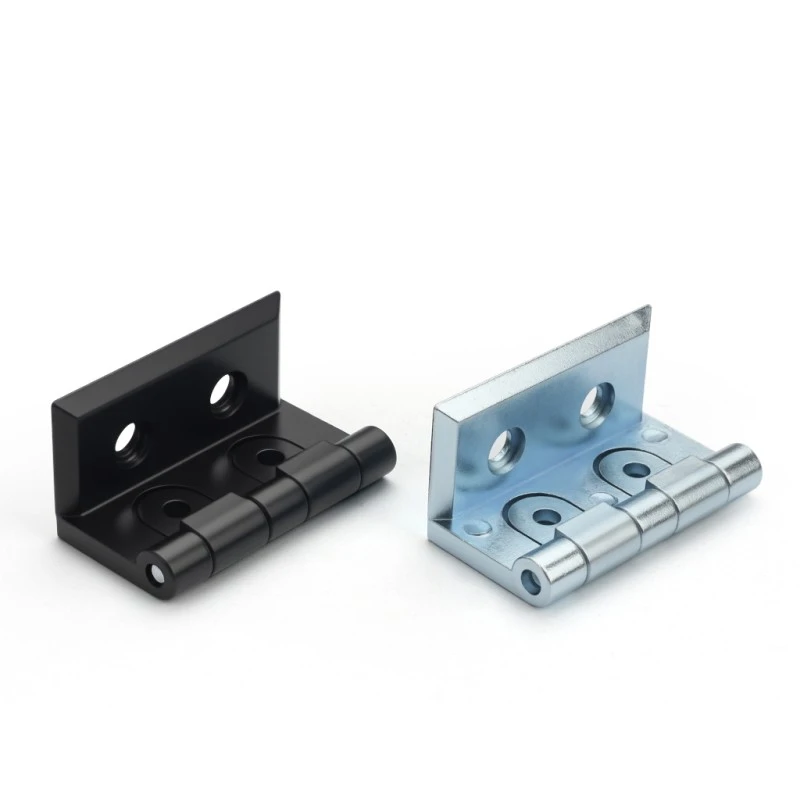

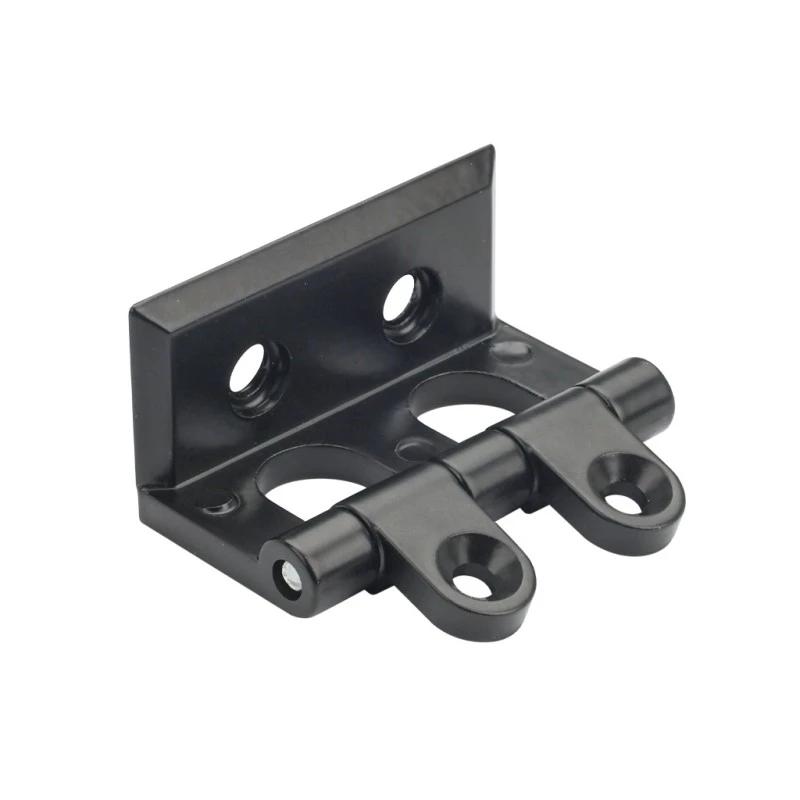

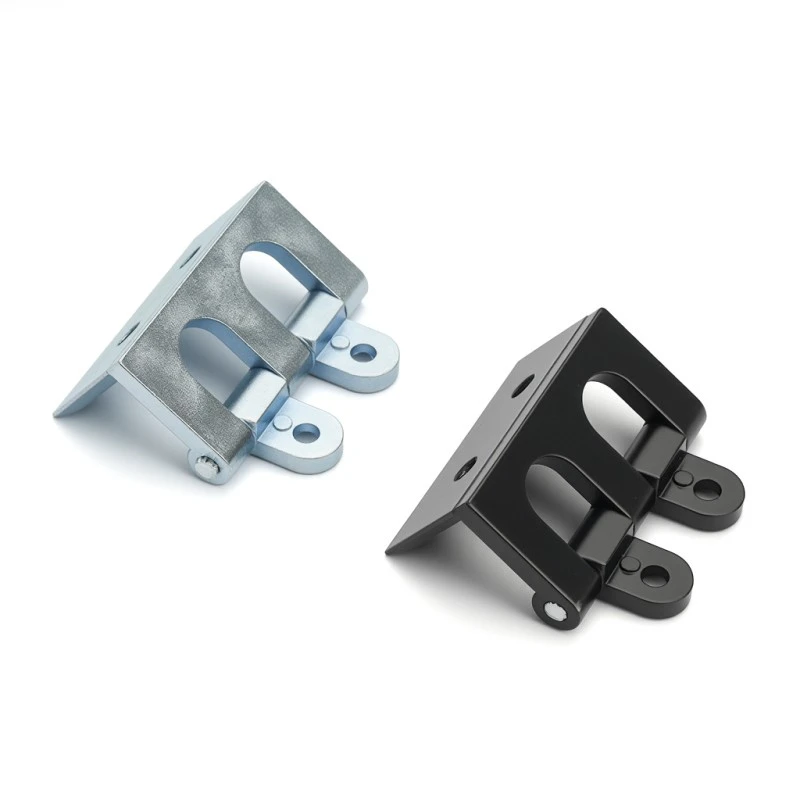

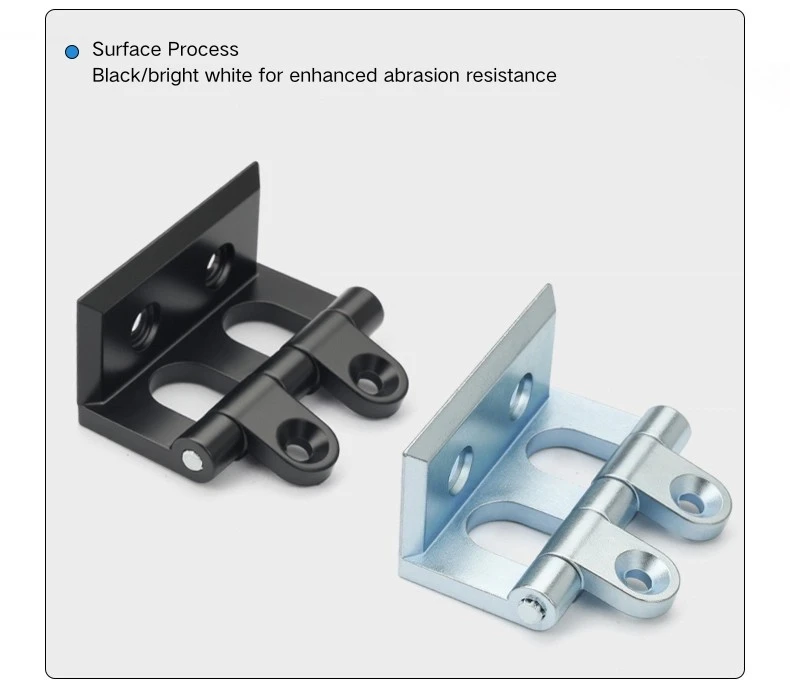

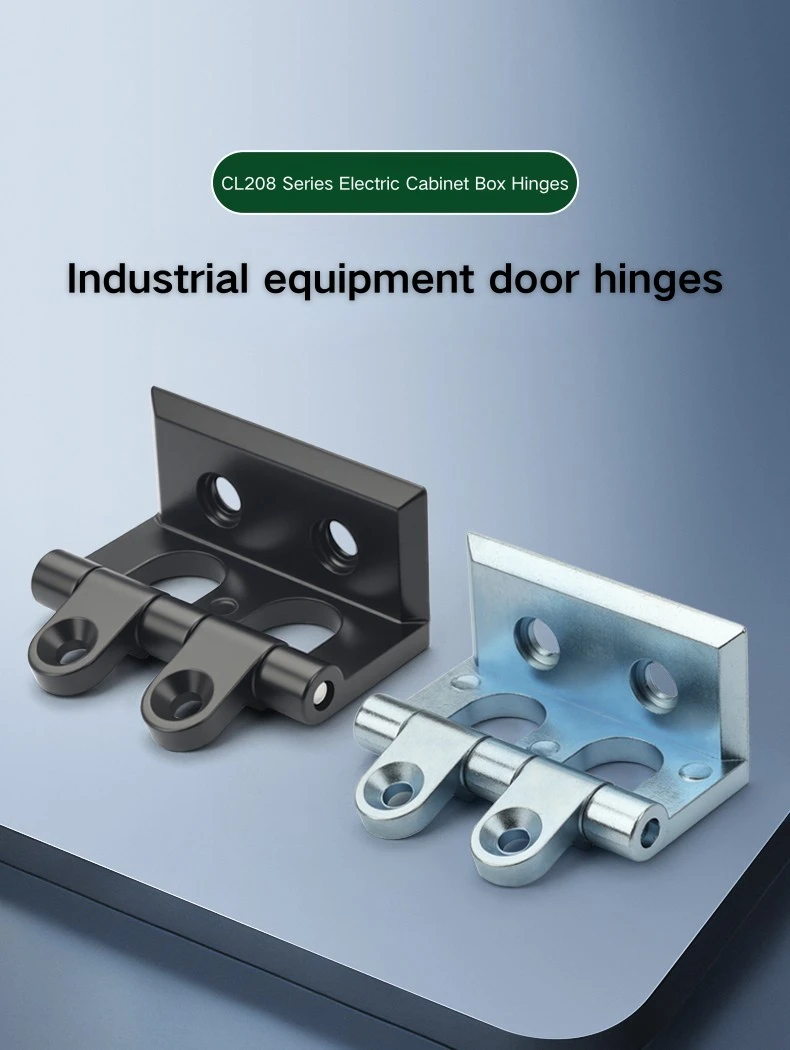

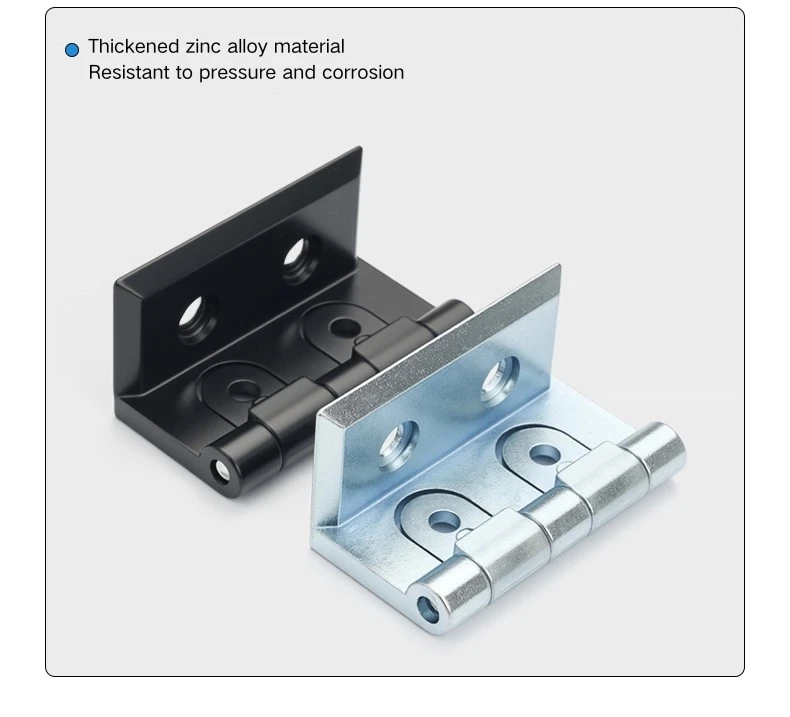

لولای آلیاژ روی کابینت RMU در دو رنگ مشکی و کروم روشن عرضه می شود. مشکی برای محفظه‌های کابینت با پوشش پودری تیره مناسب است و رایج‌ترین انتخاب در ساختمان‌های RMU است که نمای بیرونی کابینت یک روکش صنعتی استاندارد است. کروم روشن ظاهری صیقلی و انعکاسی می بخشد و روی پانل های محفظه با رنگ روشن یا تزئینی که پوشش لولا بخشی از زیبایی کلی کابینت است، به خوبی کار می کند.

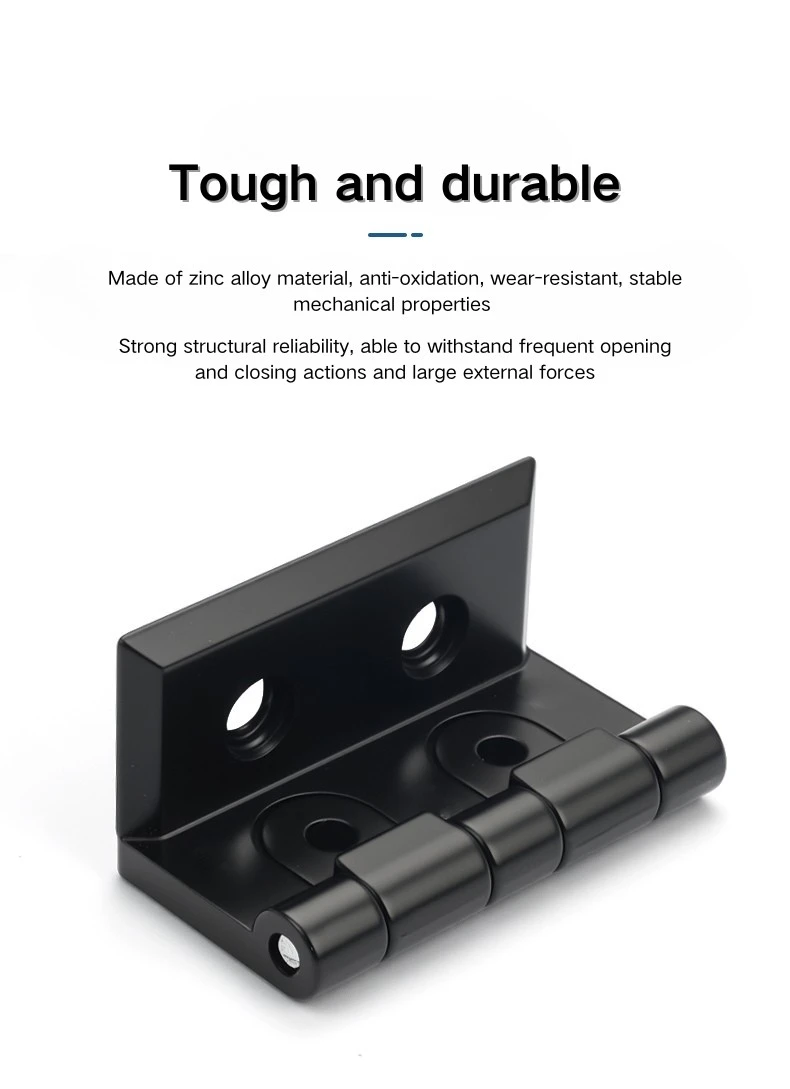

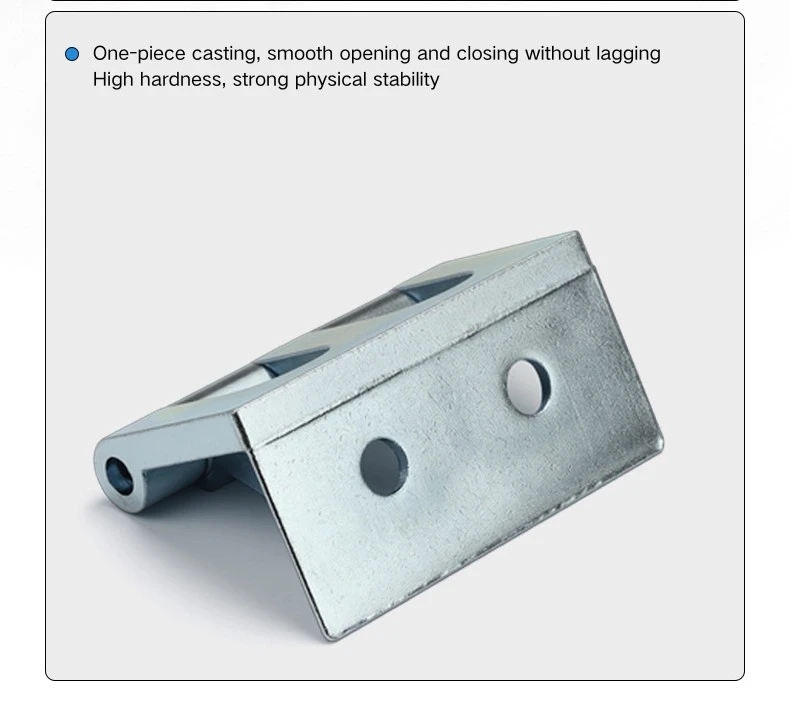

هر دو پوشش لولای آلیاژ روی کابینت RMU در طول ساخت مستقیماً روی قاب کابینت جوش داده می شوند، بنابراین انتخاب پایان یک تصمیم دائمی در مرحله ساخت است. ساختار آلیاژ روی محیط‌های معمولی صنعتی داخلی را به خوبی مدیریت می‌کند و بدنه دایکاست دقت ابعادی ثابتی را در سرتاسر دسته‌های تولیدی ارائه می‌دهد - زمانی مفید است که لولا باید دقیقاً با یک کانال قاب جفت شده در چندین واحد کابینت هماهنگ شود.

سوالات متداول

Q1: زاویه باز شدن لولا CL208 چقدر است؟

CL208 تا 270 درجه باز می‌شود، که به درب اجازه می‌دهد تا در کنار قاب کابینت کاملاً به عقب برگردد. این دلیل اصلی تعیین آن برای کابینت های واحد اصلی RMU و حلقه است که دسترسی کامل به داخل یک نیاز معمولی است.

Q2: ابعاد کلی CL208 چیست؟

لولای کابینت آلیاژ روی CL208 48 میلی متر عرض و 26 میلی متر ارتفاع دارد و فاصله داخلی 20 میلی متر بین بال های نصب دارد. فاصله سمت قاب 25.5 میلی متر و عمق درگیری پانل در 24 میلی متر است.

Q3: CL208 چگونه نصب می شود؟

CL208 یک لولای جوشی است - در حین ساخت با جوشکاری به قاب کابینت و پانل درب ثابت می شود. برای این مدل گزینه نصب پیچی وجود ندارد.

Q4: چه گزینه های پایانی موجود است؟

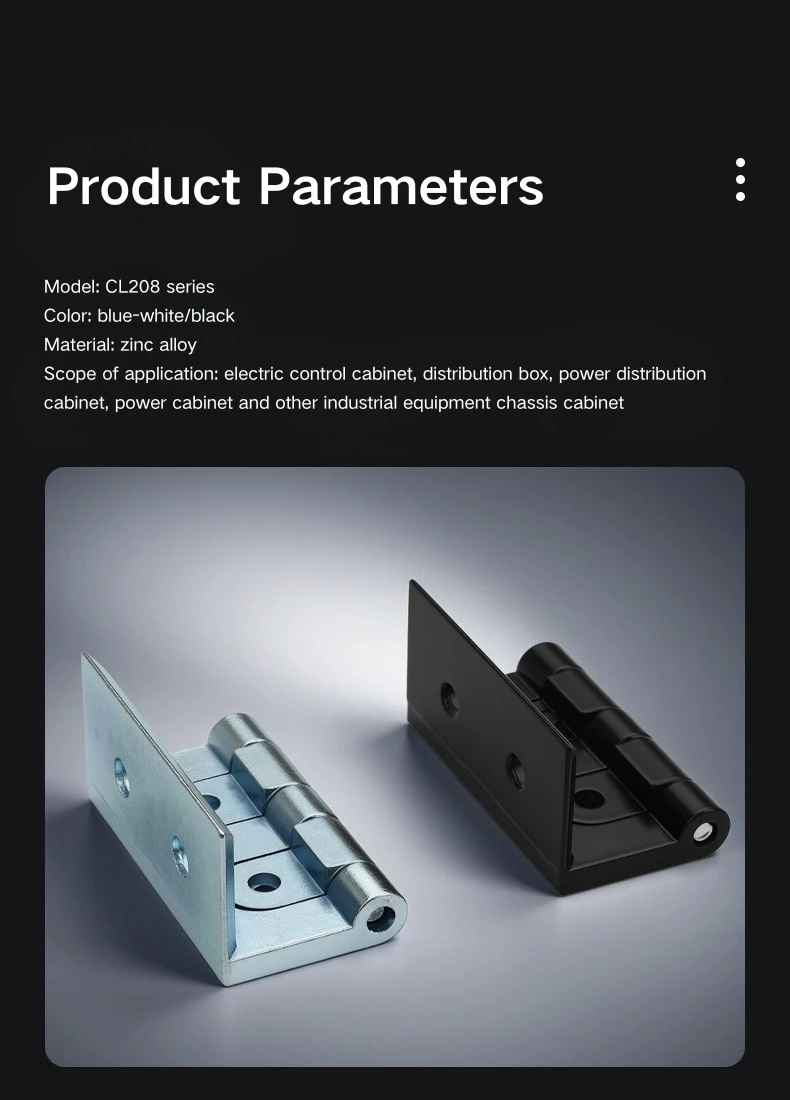

CL208 در آلیاژ روی مشکی و آلیاژ روی کروم روشن عرضه می شود. مشکی انتخاب استاندارد برای محفظه های تیره یا با پوشش پودری است. رنگ کروم روشن برای کابینت های سبک تر یا تزئینی مناسب است.

Q5: CL208 برای چه نوع کابینتی طراحی شده است؟

CL208 عمدتاً برای کابینت های واحد اصلی حلقه طراحی شده است و همچنین در جعبه های توزیع برق، کابینت های کنترل صنعتی و محفظه های تابلو برق استفاده می شود. زاویه باز شدن 270 درجه به ویژه برای کاربردهای RMU که در آن فاصله کامل درب یک نیاز کاربردی است، مرتبط است.

Q6: آیا فضای خالی برای چرخش درب 270 درجه وجود دارد؟

بله. در هنگام باز شدن از طریق یک قوس R18.5 تا R21.5 می‌گذرد. در حین چیدمان کابینت، مطمئن شوید که در کنار کابینت فاصله کافی برای چرخش کامل درب وجود دارد بدون اینکه به سازه ها یا تجهیزات مجاور برخورد کند.

Q7: آیا CL208 در فولاد ضد زنگ موجود است؟

CL208 در حال حاضر فقط در آلیاژ روی، در رنگ های مشکی و کروم روشن موجود است. برای گزینه‌های لولای کابینت استیل، مدل‌های دیگر در محدوده Yitai Lock ممکن است بسته به کاربرد شما مناسب‌تر باشند.
