لولای خمشی جانبی درهای کابینت برقی

برای آن دسته از لولاهای درب کابینت که از Yitai Lock برای ساخت کابینت برقی یا کابینت کشو تامین می‌شوند، طیف لولای خم کناری درب کابینت قدرت انعطاف‌پذیری زیادی را ارائه می‌دهد - در مجموع شانزده نوع، عمق قاب‌های مختلف، ضخامت پانل در و پیکربندی‌های صفحه نصب CL801, CL903 و CL903، CL903, CL903 و CL903 مختلف را پوشش می‌دهد. سری CL233. صفحات نصب جلو در اکثر مدل ها دارای ردپای ثابت 36 × 17.7 میلی متر یا 25 × 17.7 میلی متر با شکاف یا سوراخ گرد هستند که انتخاب مدل مناسب را بر اساس نمایه قاب خود بدون نیاز به طراحی مجدد صفحه درب آسان می کند.

مدل محصول	لولای کابینت نصب شده در کنار
درمان سطحی	آلیاژ روی
مواد اختیاری	شن و ماسه سیاه/آبی
استفاده	مناسب برای انواع کابینت سوئیچ، جعبه کنترل و ...

بررسی اجمالی محدوده و سری مدل

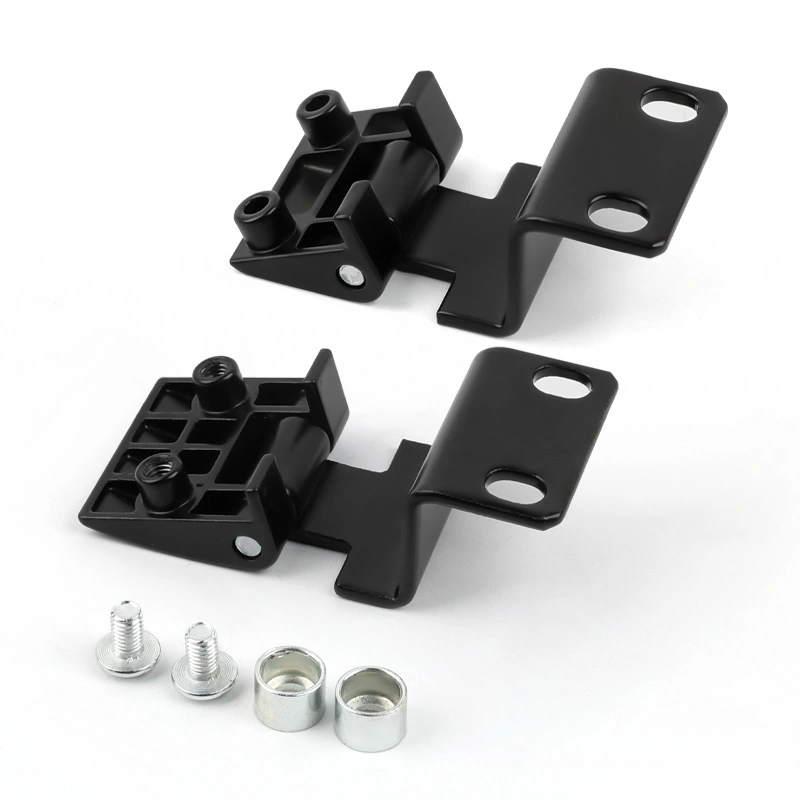

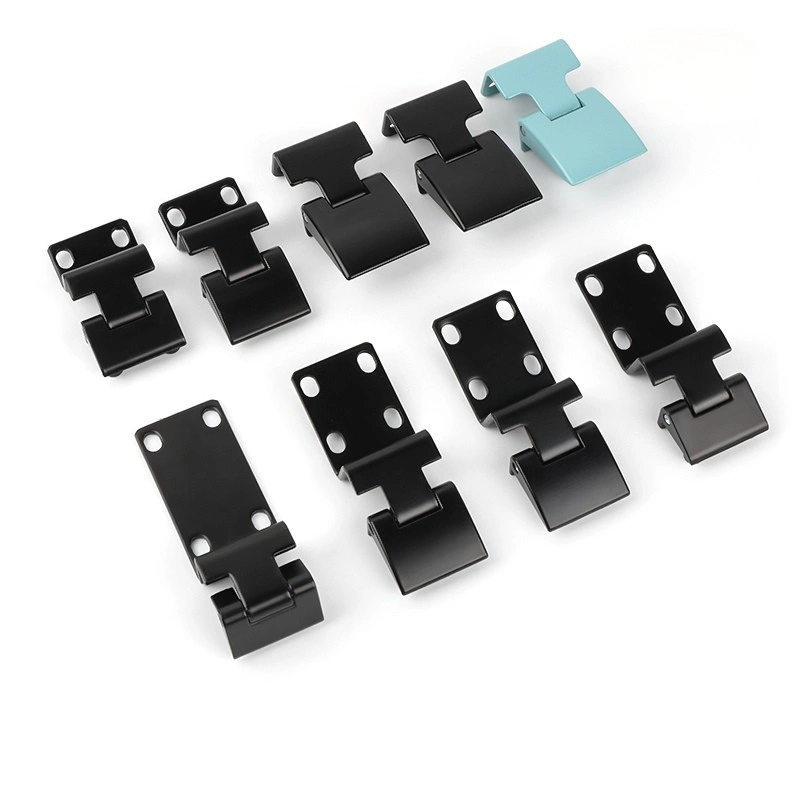

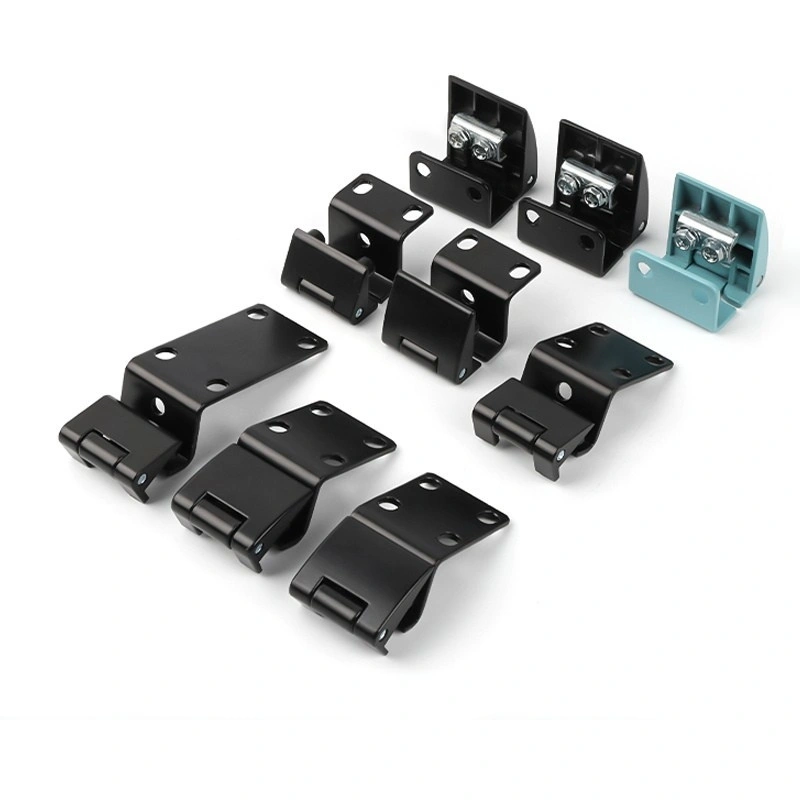

لولای خمشی کناری درهای کابینت برقی در چهار سری سازماندهی شده است. سری CL803 سه مدل CL803A-25، CL803B-20، CL803B-25، و CL803D-25 را پوشش می‌دهد - همه از آلیاژ روی مشکی، با عرض صفحه جلویی 36 میلی‌متر یا 39 میلی‌متر بسته به مدل. CL803A-25 از صفحه جلویی دو پیچ در ابعاد 39 × 20 میلی متر با فاصله سوراخ 12 میلی متری استفاده می کند. مدل‌های CL803B و CL803D از صفحه‌ای 36 × 25 میلی‌متری با فیکس شدن شکاف استفاده می‌کنند.

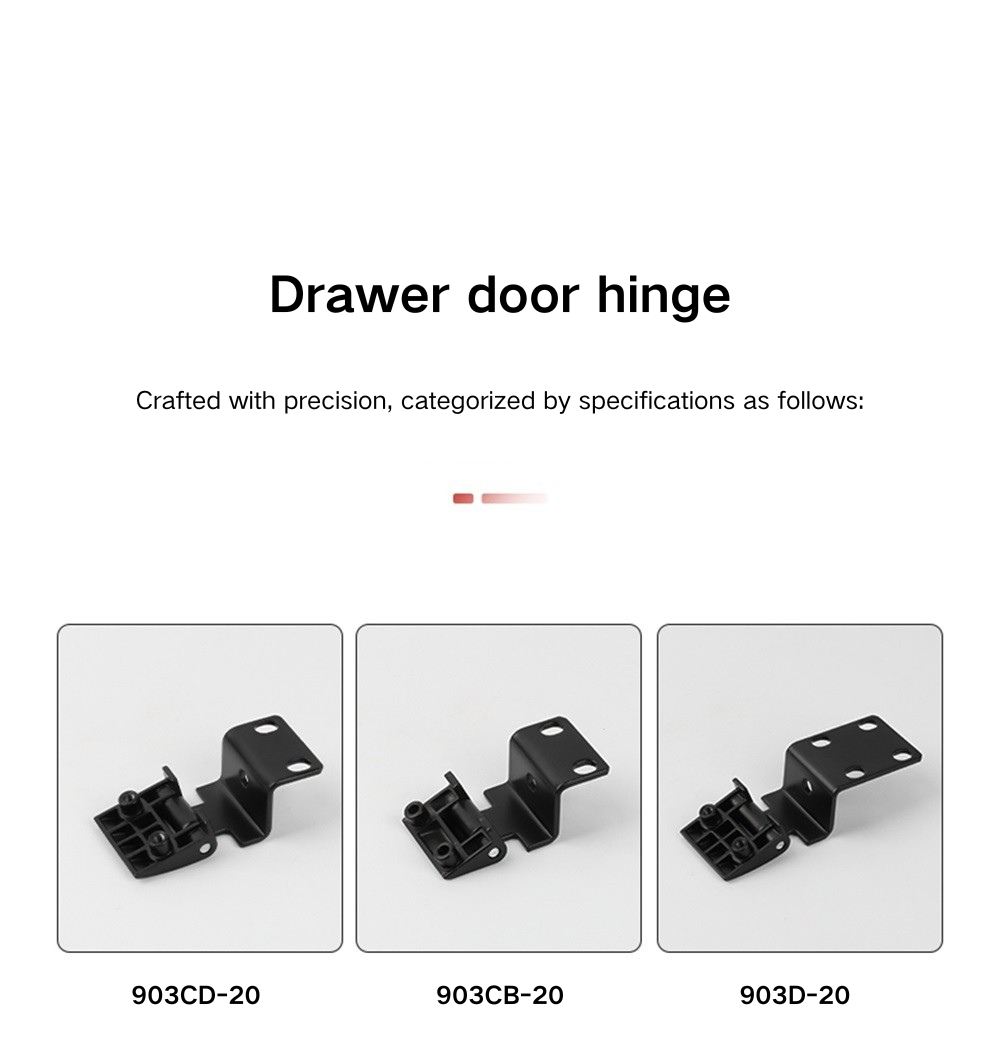

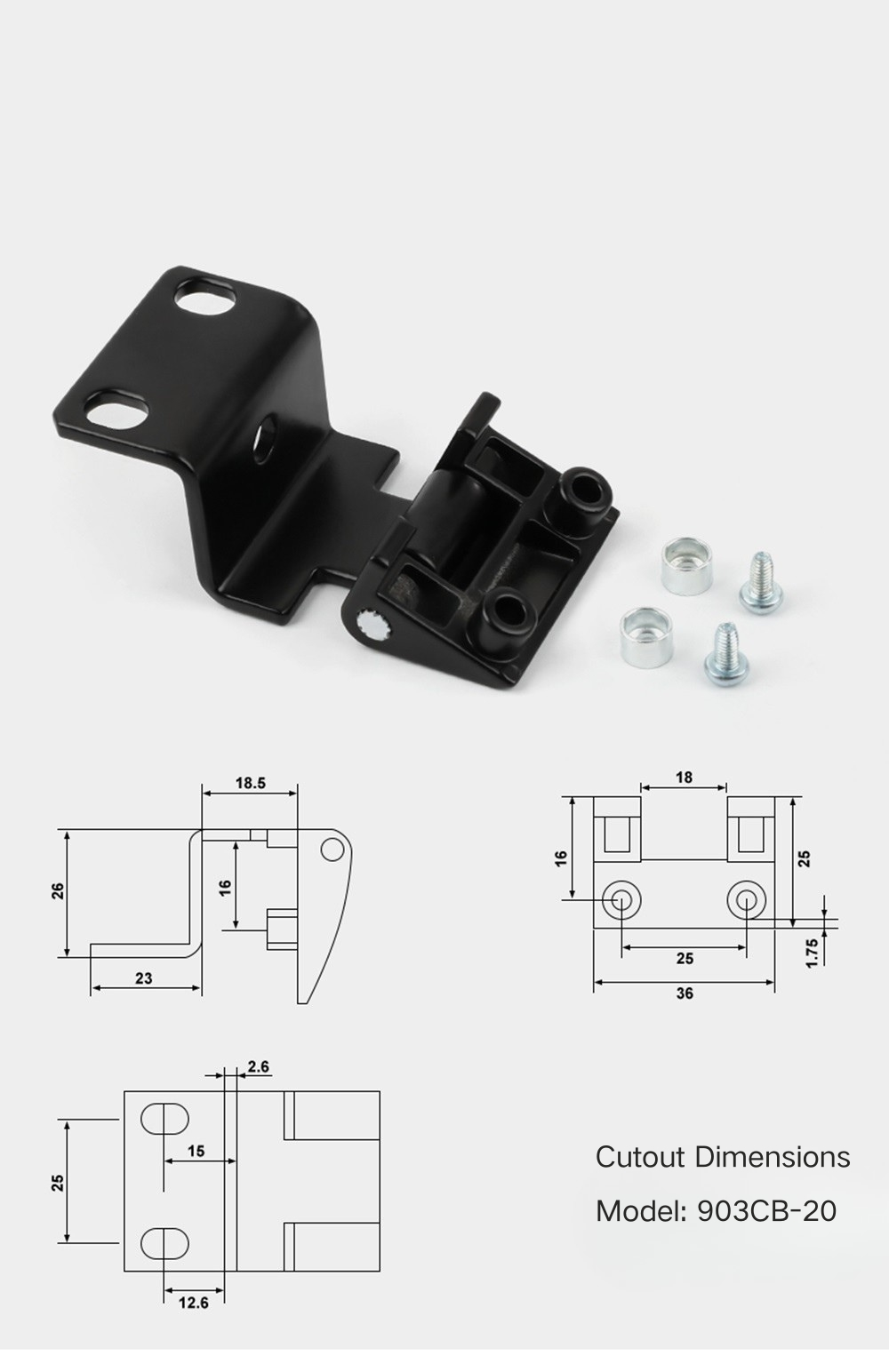

سری CL901 شامل CL901B-17، CL901B-20، و CL901D-17 است که همگی دارای صفحه جلویی 36 × 17.5 میلی‌متر و آفست سوراخ 8 میلی‌متر + 2.5 میلی‌متر هستند. سری CL903 با هفت مدل از جمله CL903B-20، CL903B-20 Extended، CL903CB-20، CL903CD-20، CL903D-17، و CL903D-17 و CL903D-20، بزرگترین گروه در محدوده لولا است. CL233 دامنه را در آلیاژ روی مشکی، آلیاژ روی آبی شنی و آلیاژ آلومینیوم، با صفحه جلویی 39 × 20 میلی متر و فاصله سوراخ 12 میلی متری مشابه CL803A-25 تکمیل می کند.

ابعاد بر اساس سری

سری CL803 لولای خمشی کناری دارای عرض کلی بین 18.5 تا 23.5 میلی‌متر و ارتفاع 26 تا 28.5 میلی‌متر در مدل‌های خود است. CL803A-25 23 میلی متر عرض و 26 میلی متر ارتفاع با 22.5 میلی متر عمق داخلی دارد. CL803B-20 18.5 میلی متر عرض و 16 میلی متر عمق داخلی دارد. CL803B-25 23.5 میلی متر عرض و 28.5 میلی متر ارتفاع و 16 میلی متر عمق داخلی دارد. و CL803D-25 23.5 میلی متر عرض و 26.5 میلی متر ارتفاع و 16.5 میلی متر عمق داخلی دارد. تمام مدل های CL803 دارای عرض پایه 26 میلی متر و صفحه نصب ارتفاع 20 میلی متر هستند.

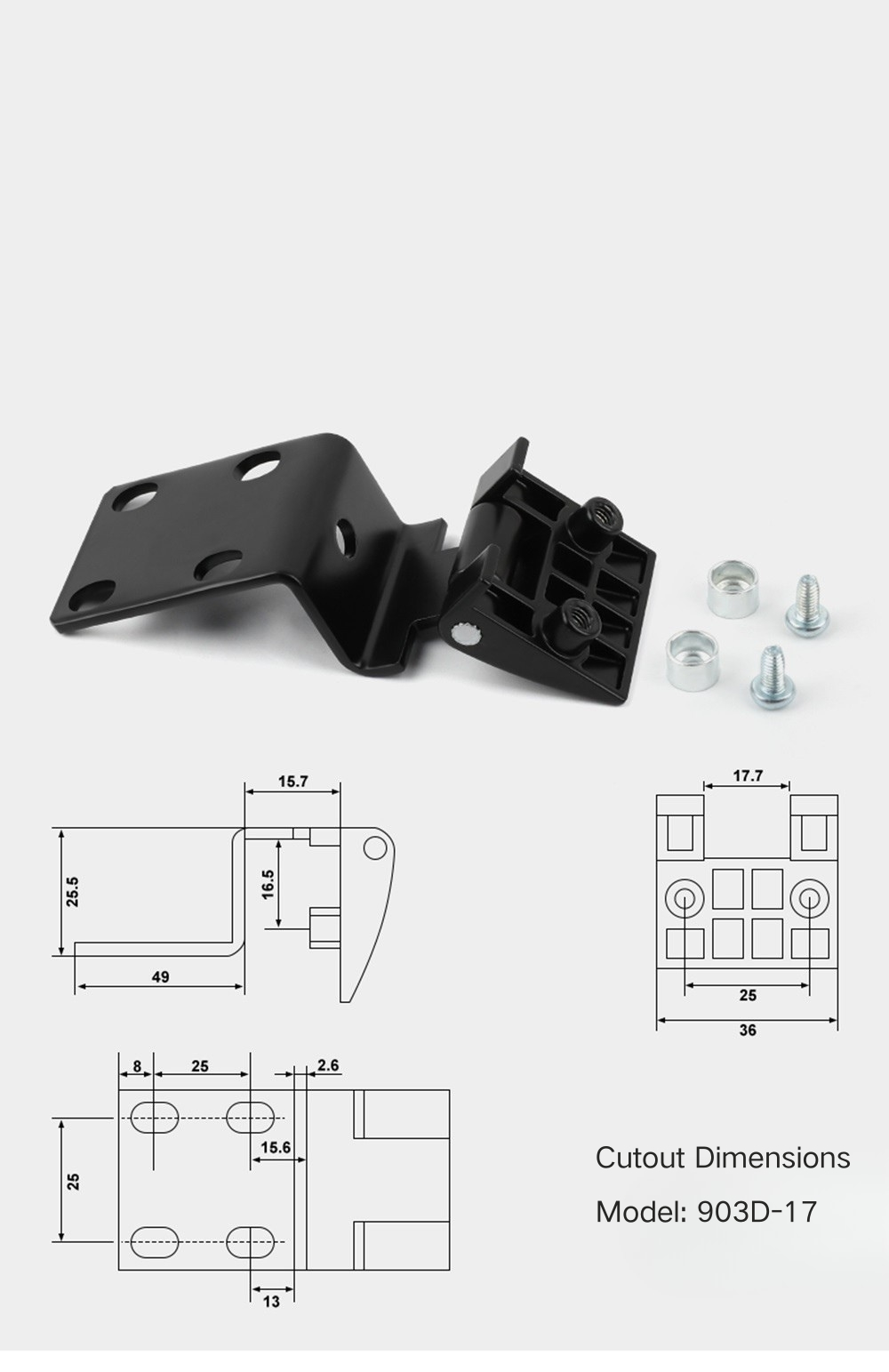

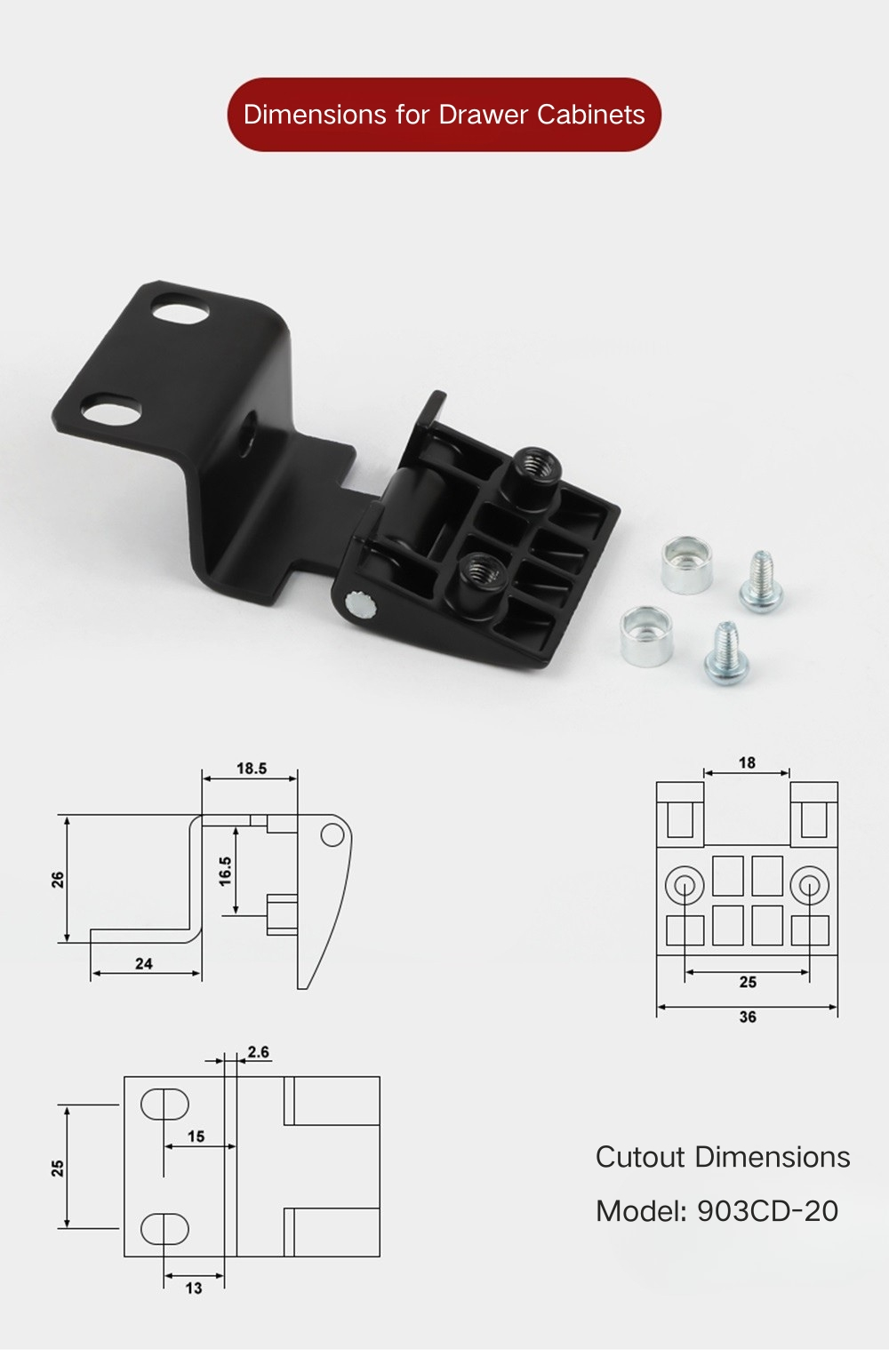

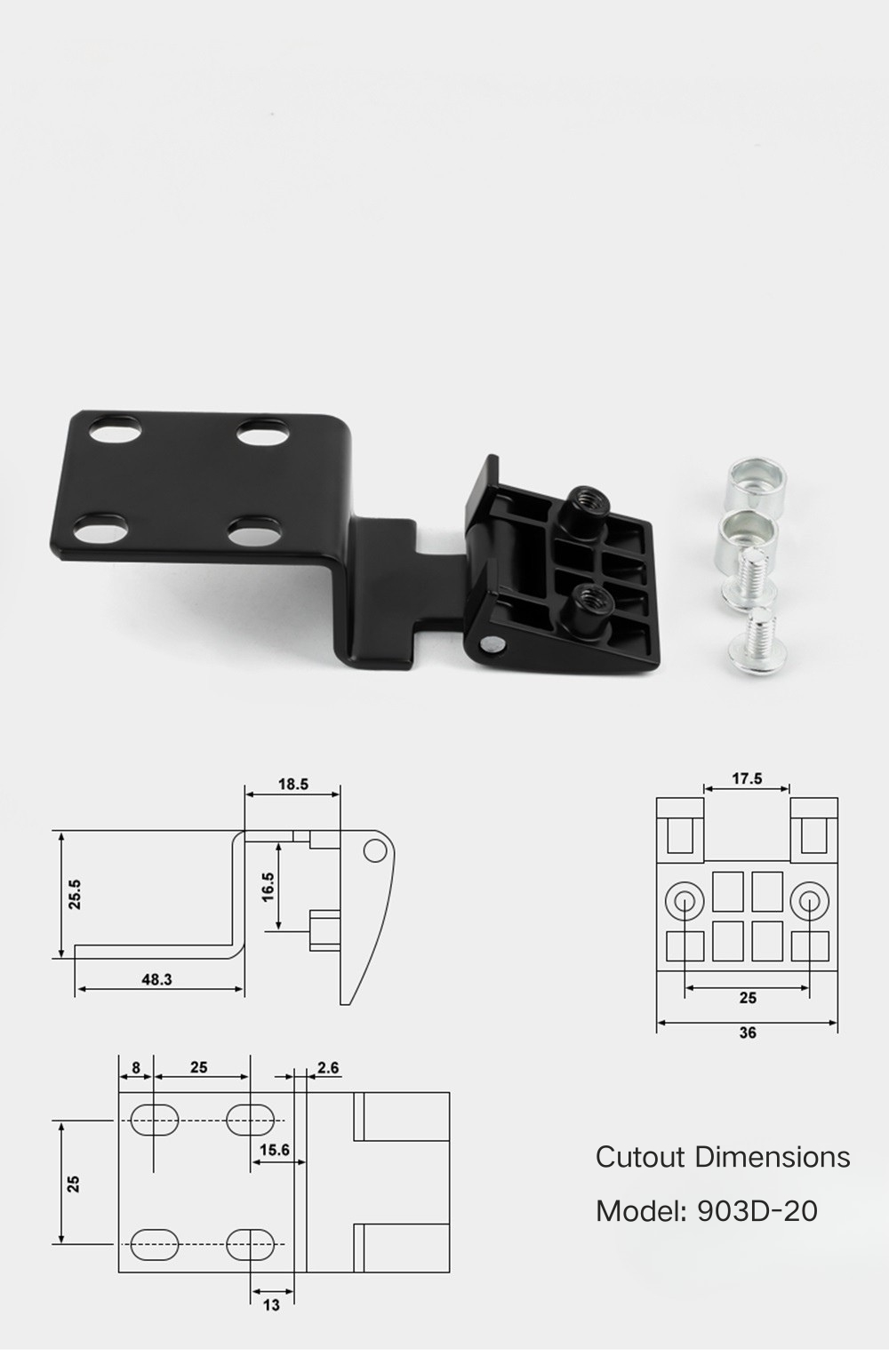

سری CL901 به طور قابل توجهی بلندتر از مدل های دیگر در محدوده لولای خم جانبی درهای کابینت برقی است - هر سه در ارتفاع کلی 39.5 میلی متر، با عرض بین 15.5 میلی متر تا 18.5 میلی متر و عمق داخلی ثابت 16.5 میلی متر در سراسر تخته. CL901B-20 و 21 میلی متر برای CL901D-17. سری CL903 محدوده وسیع تری را شامل می شود - عرض پایه از 48 میلی متر تا 73.8 میلی متر در مدل توسعه یافته، با ارتفاع کلی 25.5 میلی متر تا 26 میلی متر. CL233 دارای ابعاد کلی 24.5 × 24.5 میلی‌متر با عمق داخلی 22 میلی‌متر، صفحه نصب 39.3 میلی‌متر و انحراف سوراخ 7.5 میلی‌متر + 15 میلی‌متر در صفحه جلویی است.

سناریوهای کاربردی

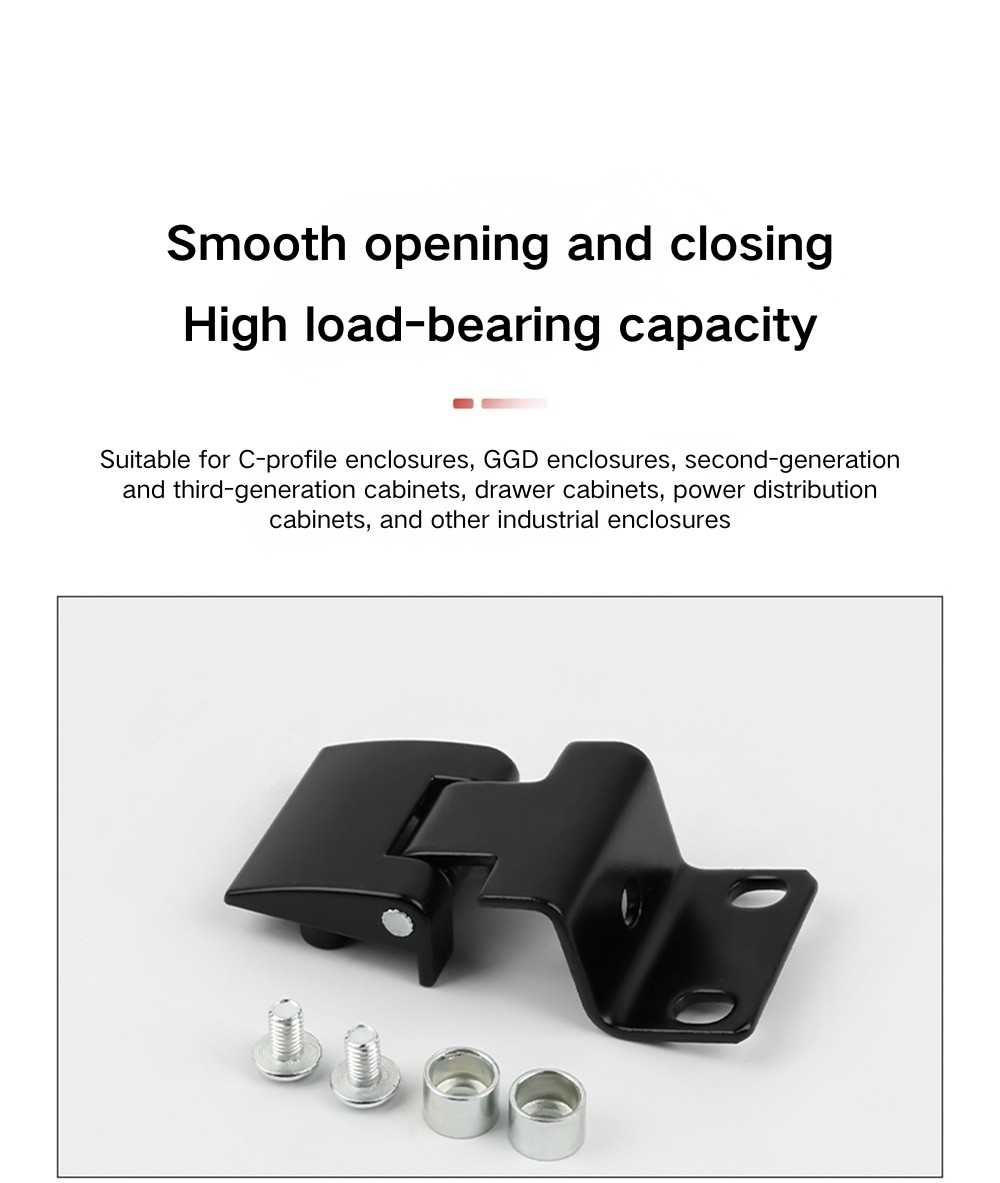

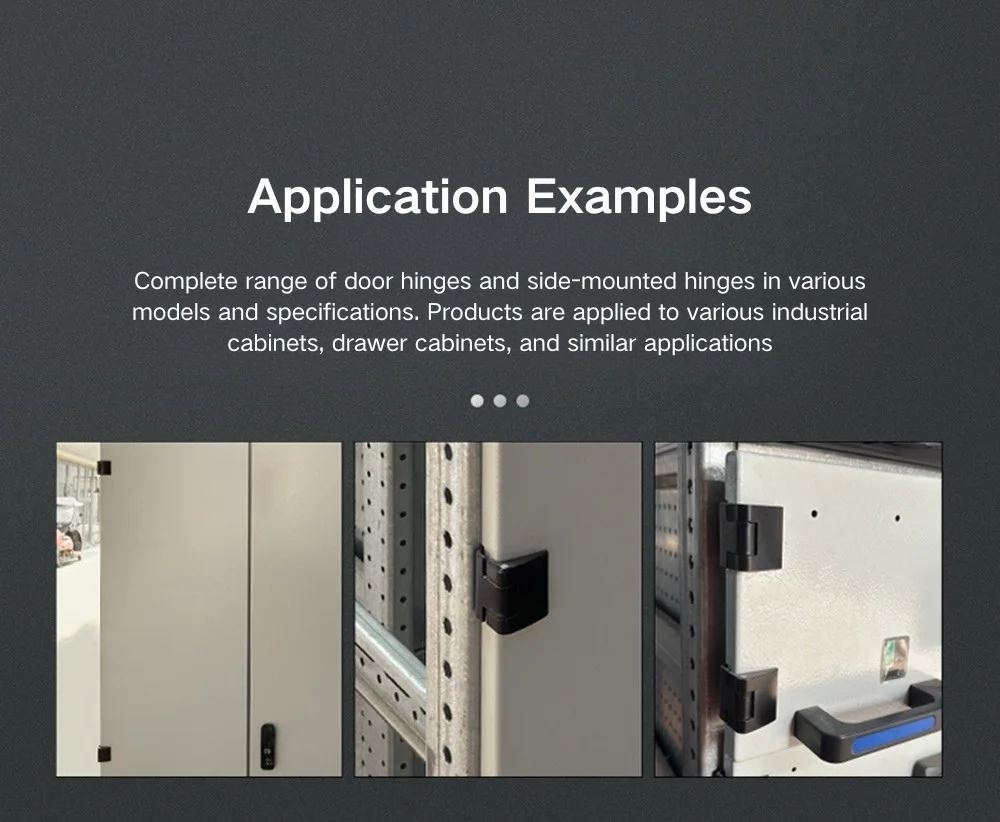

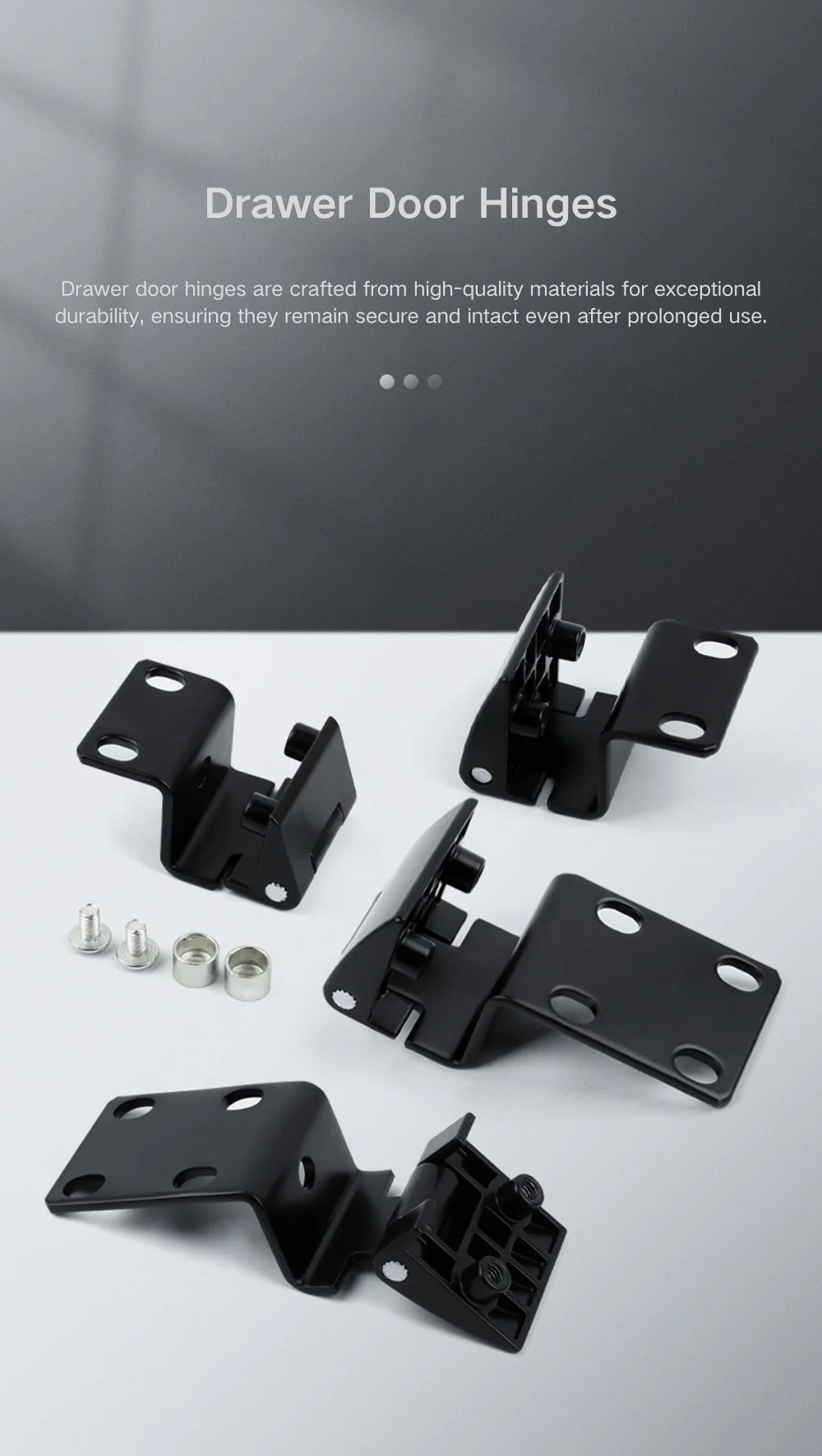

لولای خم کناری درهای کابینت برقی به طور خاص برای قاب کابینت ساخته شده بر روی پروفیل های فولادی مقطع C طراحی شده است، که روش استاندارد ساخت کابینت های الکتریکی GGD، کابینت های توزیع نسل دوم و سوم، کابینت های کشو و محفظه های برق است. پروفیل خم شده بدنه لولا روی لبه سزارین قلاب می شود و صفحه جلویی روی صفحه درب پیچ می شود، که روش نصب ثابت برای این نوع کابینت است و نیازی به اصلاح پروفیل های قاب استاندارد ندارد.

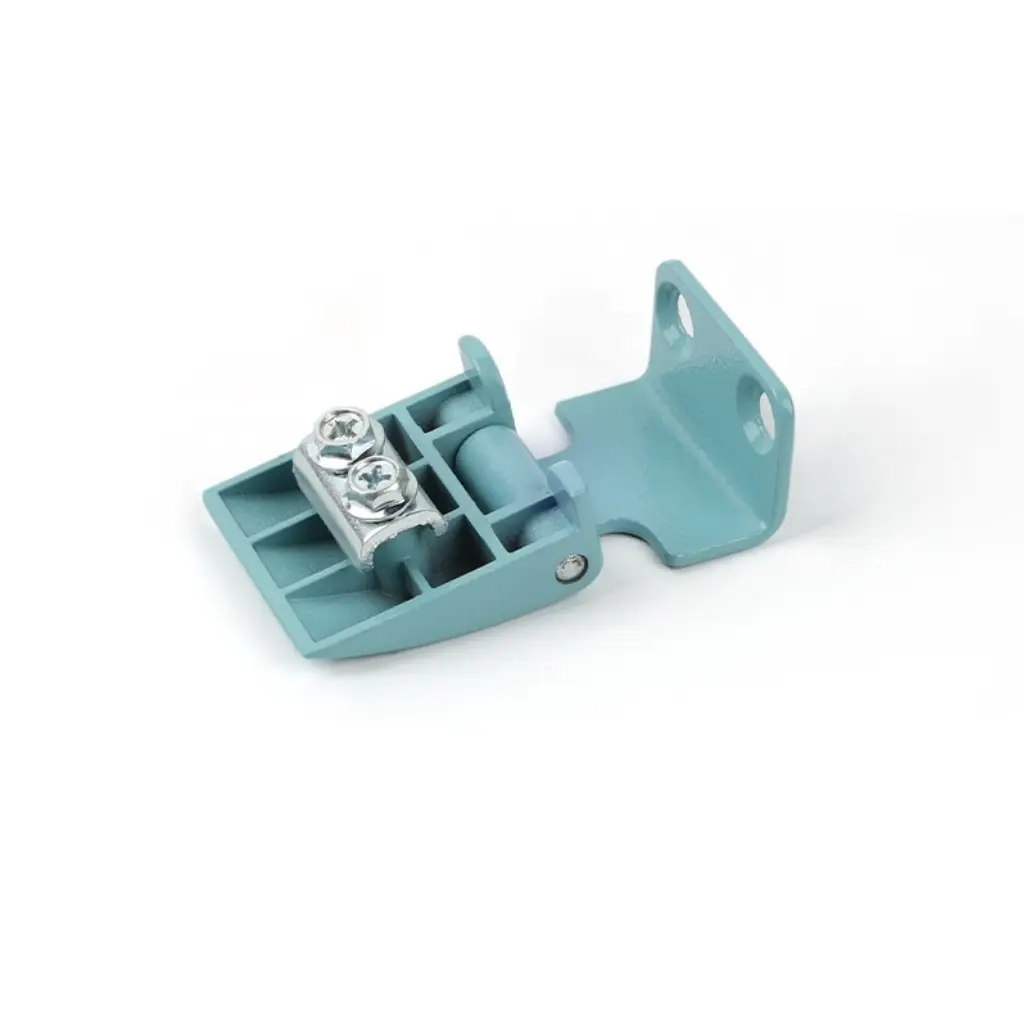

فراتر از کاربردهای اصلی GGD و کابینت برق، این محصول همچنین برای سایر محفظه های صنعتی ساخته شده بر روی پروفیل های قاب فولادی با مقطع سزارین سازگار یا مشابه آن مناسب است. CL233 در آلیاژ روی آبی شنی گاهی اوقات مشخص می شود که در قسمت بیرونی کابینت از یک طرح سخت افزاری با کد رنگی استفاده می شود، در حالی که نوع آلیاژ آلومینیوم CL233 گزینه سبک تر برای محفظه هایی است که وزن آنها در نظر گرفته می شود. محدوده اندازه‌های مدل در سراسر CL803، CL901 و CL903 به این معنی است که اکثر عمق‌های استاندارد قاب و ضخامت پانل درها در بازار GGD و کابینت برق در یک خانواده محصول پوشش داده می‌شوند.

سوالات متداول

Q1: چه سری هایی در این محدوده لولا گنجانده شده است؟

محدوده شامل چهار سری است: CL803 (چهار مدل)، CL901 (سه مدل)، CL903 (هفت مدل)، و CL233 (سه مدل). همه آلیاژ روی مشکی هستند به جز CL233 که در آلیاژ روی آبی شنی و آلیاژ آلومینیوم نیز موجود است.

Q2: این لولا برای چه نوع کابینتی طراحی شده است؟

لولای خمشی کناری برای قاب های کابینت پروفیل مقطع C، از جمله کابینت های برق GGD، کابینت های توزیع نسل دوم و سوم، کابینت های کشو و محفظه های برق طراحی شده است. برای انواع محفظه با قاب تخت یا جوش داده شده در نظر گرفته نشده است.

Q3: این لولا چگونه نصب می شود؟

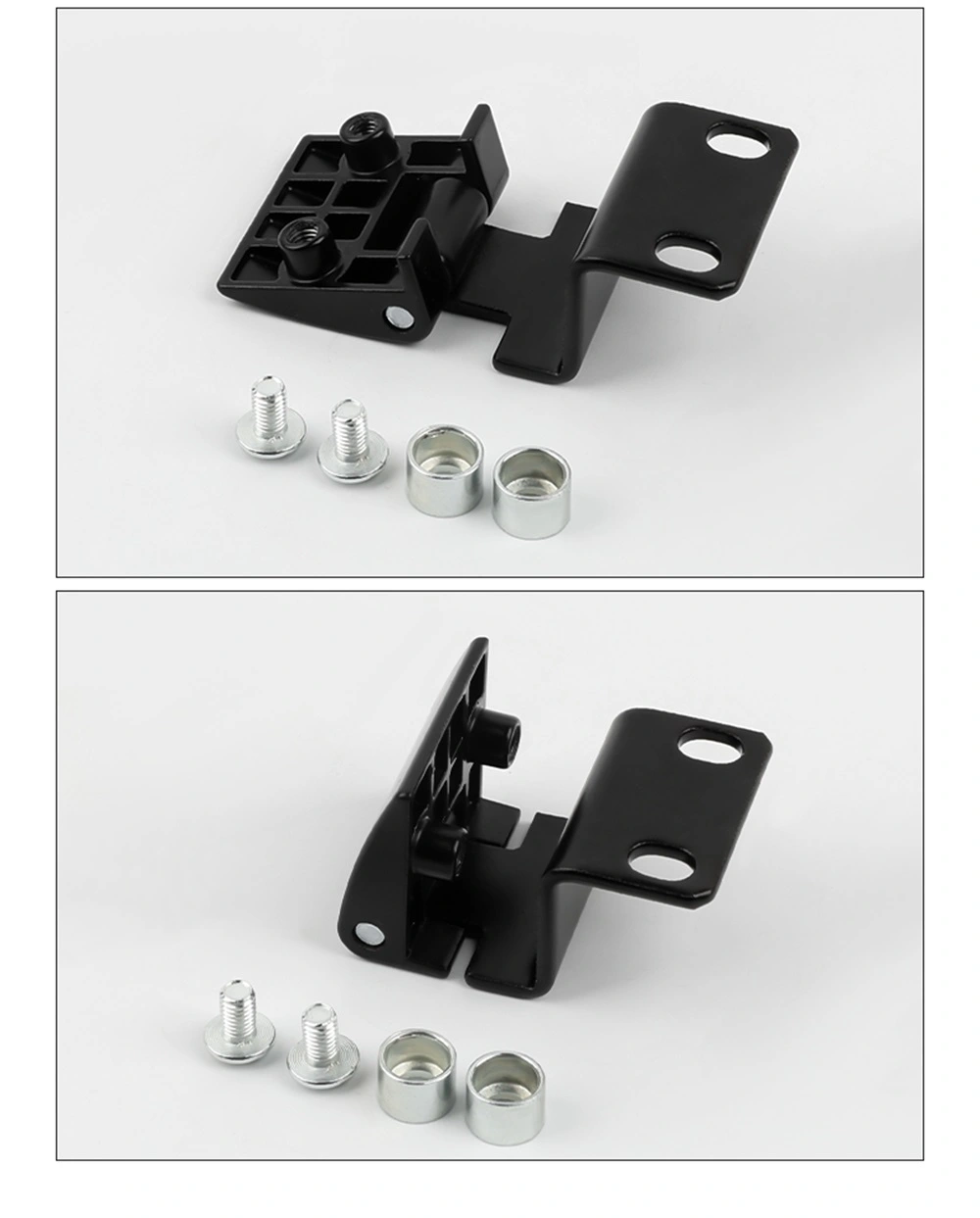

تمامی مدل ها به صورت پیچی نصب می شوند. بدنه لولای خم شده روی لبه قاب مقطع C قلاب می شود و صفحه نصب جلو به صفحه پانل در پیچ می شود. هیچ جوشکاری لازم نیست.

Q4: تفاوت بین سری های CL803، CL901 و CL903 چیست؟

سری ها در اندازه کلی، عمق قاب و پیکربندی صفحه نصب متفاوت هستند. مدل های CL901 با ارتفاع کلی 39.5 میلی متر بلندترین هستند. مدل های CL803 جمع و جورتر هستند. مدل‌های CL903 وسیع‌ترین محدوده عرض پایه را پوشش می‌دهند، از جمله یک نوع توسعه‌یافته در 73.8 میلی‌متر. بر اساس مشخصات قاب و ابعاد پانل درب خاص خود را انتخاب کنید.

Q5: چه چیزی CL233 را از سری های دیگر متفاوت می کند؟

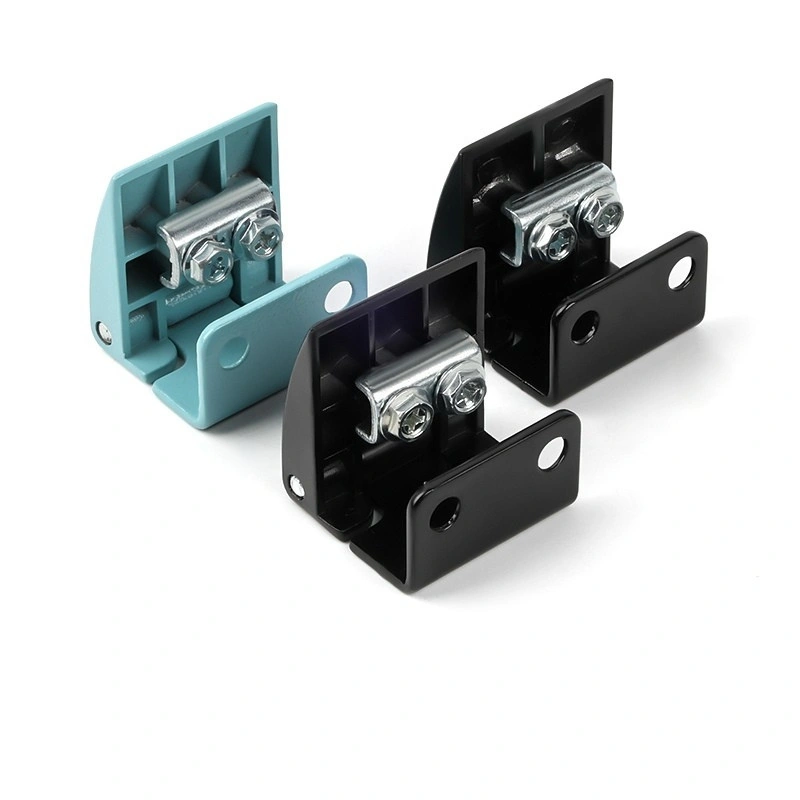

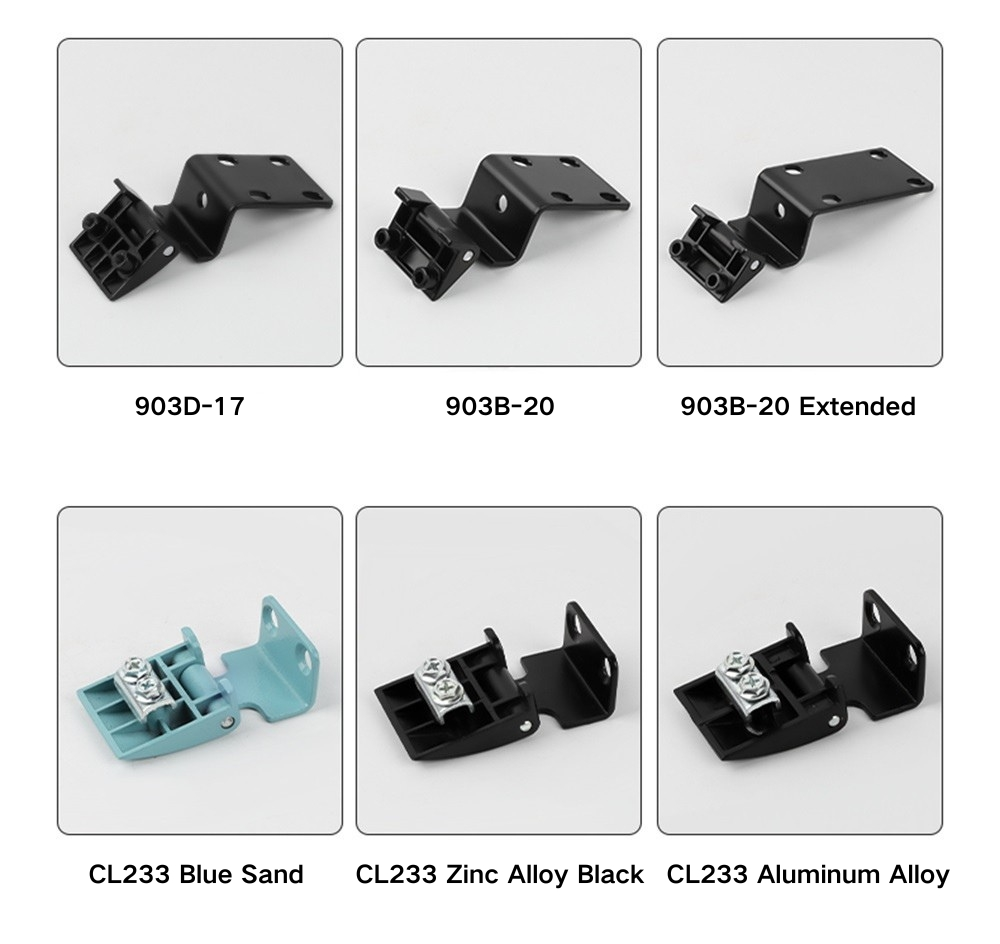

CL233 در سه نوع – آلیاژ روی مشکی، آلیاژ روی آبی شنی و آلیاژ آلومینیوم – موجود است – که آن را تنها مدل در این محدوده با گزینه رنگ و جایگزین مواد سبک وزن کرده است. ابعاد صفحه جلویی آن (39 × 20 میلی متر) مشابه CL803A-25 است.

Q6: چگونه مدل مناسب را برای کابینت خود انتخاب کنم؟

انتخاب بستگی به عمق پروفیل قاب کابینت، ضخامت پانل در و ترجیح صفحه نصب دارد. پسوندهای اعداد (-17، -20، -25) و پسوندهای حروف (A، B، D، CB، CD) بخشی از تعیین مدل هستند. به نقشه های ابعادی برای هر مدل مراجعه کنید یا با Yitai Lock با مشخصات قاب خود برای توصیه تماس بگیرید.

Q7: لولاها از چه موادی ساخته شده اند؟

اکثر مدل ها آلیاژ روی مشکی هستند. CL233 علاوه بر این در آلیاژ روی آبی شنی و آلیاژ آلومینیوم موجود است. ساخت آلیاژ روی سازگاری ابعادی خوبی را از ریخته گری دایکاست و محیط های استاندارد کابینت های صنعتی داخلی را به خوبی مدیریت می کند.

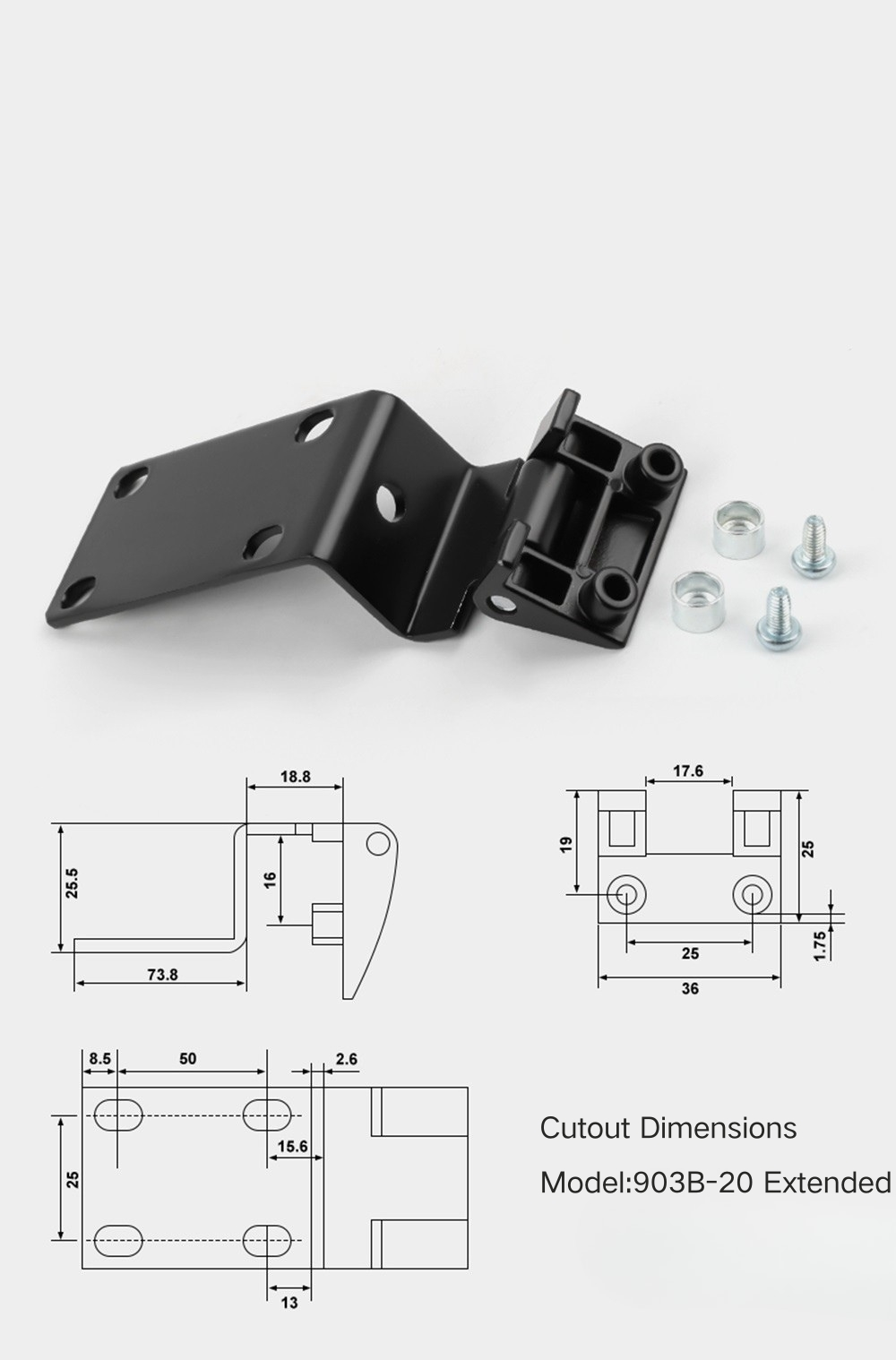

Q8: آیا CL903B-20 Extended برای پروفیل های قاب عمیق تر مناسب است؟

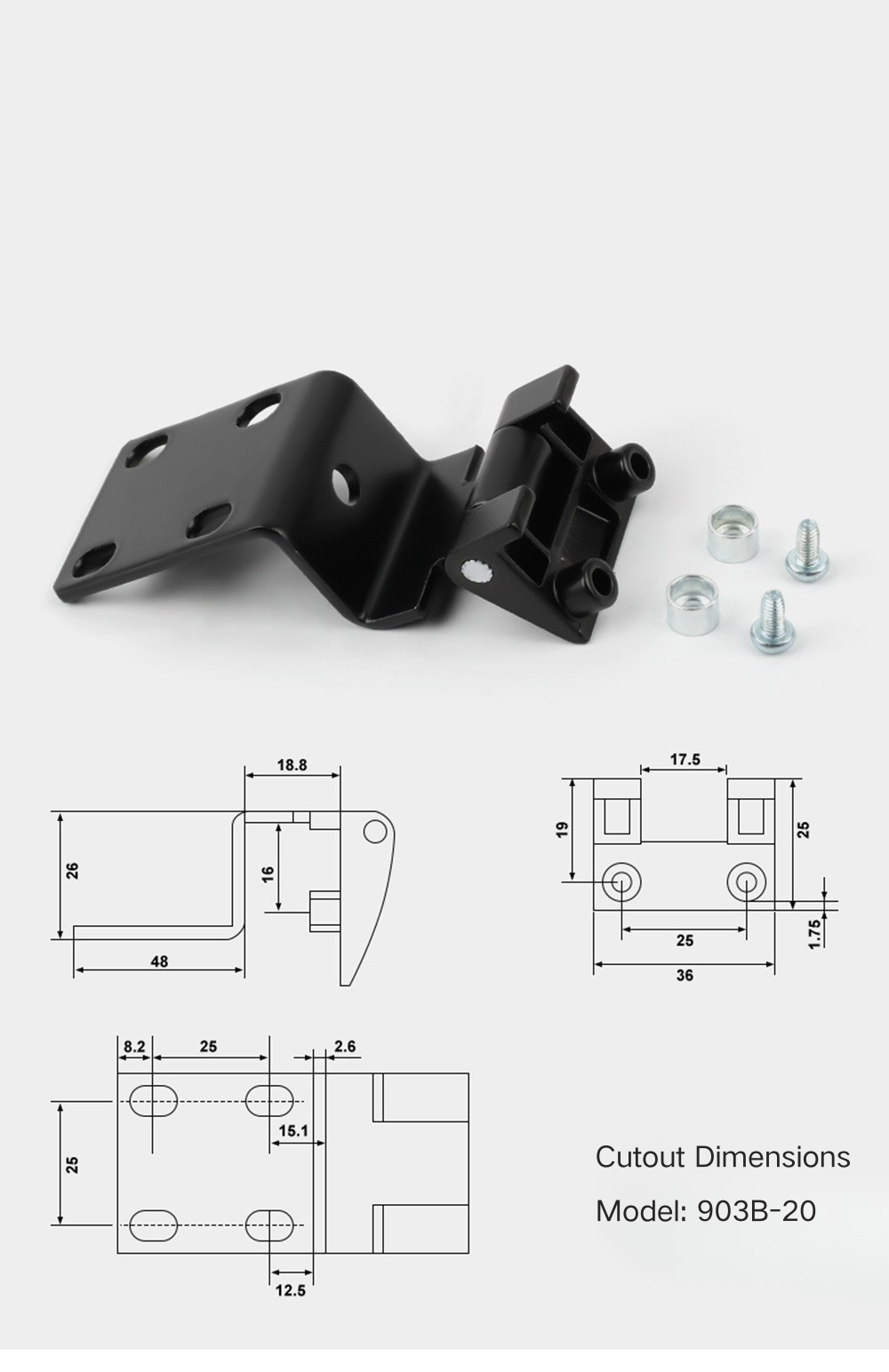

بله - CL903B-20 Extended دارای عرض پایه 73.8 میلی متر است که به طور قابل توجهی گسترده تر از استاندارد CL903B-20 در 48 میلی متر است. زمانی که پروفیل قاب کابینت به پایه لولای طولانی‌تری برای پل زدن کانال سزارین عمیق‌تر نیاز دارد، انتخاب مناسبی است.
