لولای کاملاً مخفی از جنس استیل ضد زنگ

برای کسانی که لولاهای کابینت مخفی را از Yitai Lock تامین می کنند، لولای کاملاً مخفی فولاد ضد زنگ CL138 چهار نوع از دو ماده و دو رنگ گیره را پوشش می دهد. نسخه های فولادی ضد زنگ انتخاب طبیعی برای محفظه ها در محیط های مرطوب یا خورنده هستند، در حالی که گزینه های فولاد کربنی برای ساخت کابینت های توزیع داخلی استاندارد به خوبی کار می کنند. رنگ گیره - سیاه یا قرمز - یک تمایز بصری است تا کاربردی، بنابراین انتخاب در آنجا به اولویت یا مطابقت با سخت افزار کابینت موجود بستگی دارد.

ساختار و ابعاد

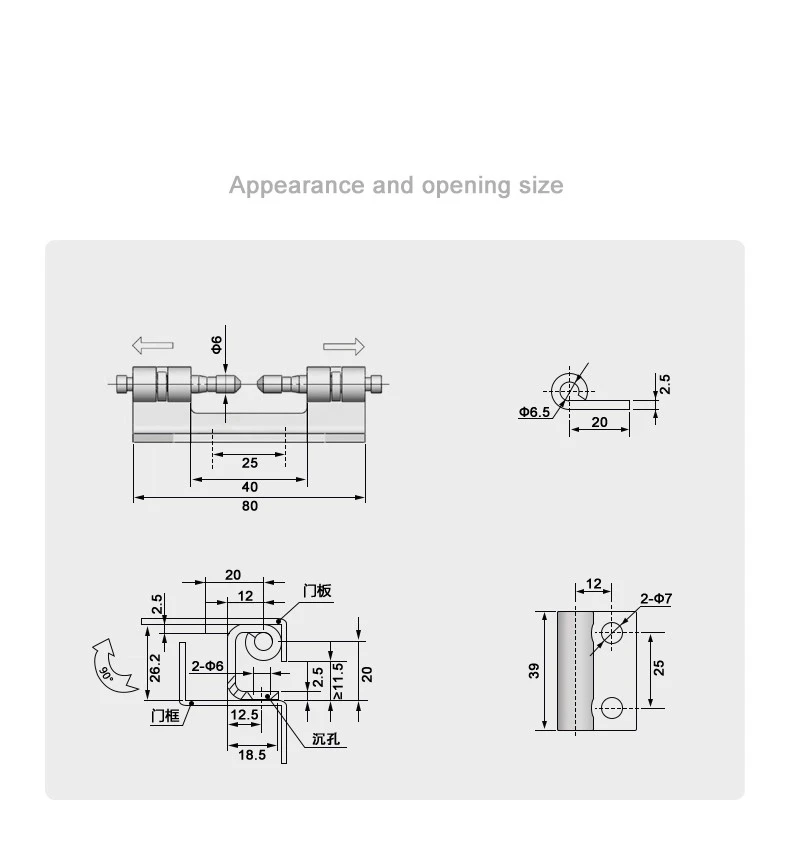

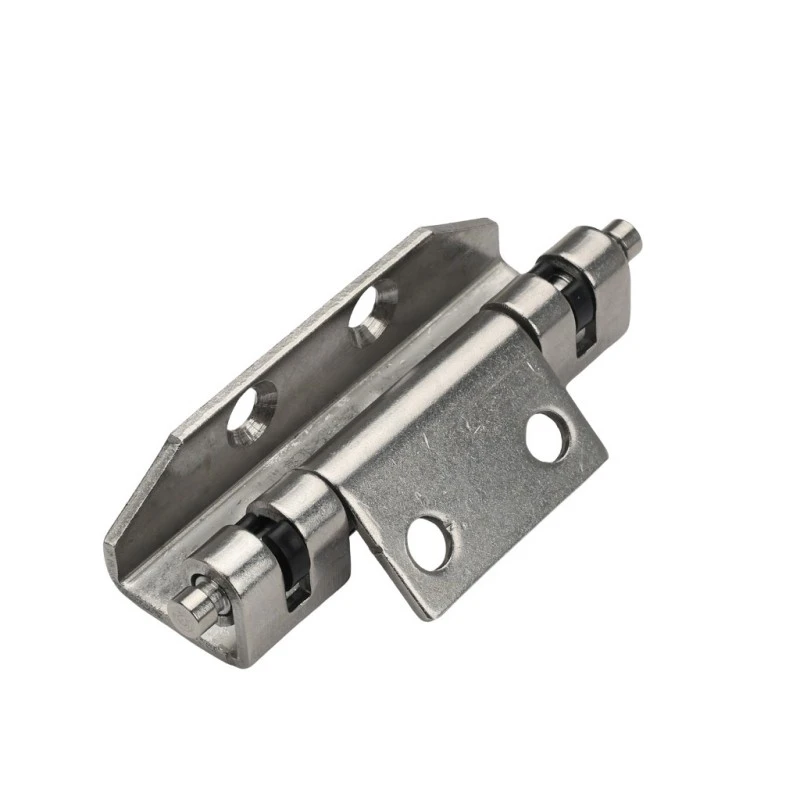

لولا از جنس استنلس استیل کاملاً مخفی دارای طول کلی 80 میلی‌متر است که بدنه لولا 40 میلی‌متر و دهانه داخلی 25 میلی‌متر بین دو انتهای لوله است. قطر بشکه 6 میلی متر است و دو بخش لوله هر کدام از بدنه مرکزی به سمت بیرون امتداد می یابند و به لولا مشخصات دمبلی مشخص می دهد. مجموعه گیره در انتهای بشکه قرار می گیرد و همان چیزی است که لولا را با کانال قاب در درگیر نگه می دارد.

صفحه نصب لولا از جنس استنلس استیل کاملا مخفی 39 میلی متر ارتفاع و 25 میلی متر عرض دارد و دو سوراخ نصب Φ7 میلی متری در فاصله 12 میلی متری از لبه دارد. سمت قاب عمق کلی 18.5 میلی متر با پایه 12.5 میلی متر، دو سوراخ بشکه Φ6 میلی متر و یک فرورفتگی ≥11.5 میلی متری را نشان می دهد. پین گیره Φ6.5 میلی‌متری با طول درگیری 20 میلی‌متری، به اندازه 2.5 میلی‌متر از صفحه برگ می‌نشیند.

نصب و نصب

لولای کاملاً مخفی فولاد ضد زنگ با جوشکاری نصب می شود - صفحه نصب به پانل درب جوش داده می شود و بدنه لولا در حین مونتاژ با کانال قاب درگیر می شود. باز شدن 90 درجه به این معنی است که درب به سمت زاویه سمت راست از صفحه کابینت می چرخد، که الزامات دسترسی استاندارد برای اکثر پیکربندی های کابینت توزیع و کنترل را پوشش می دهد.

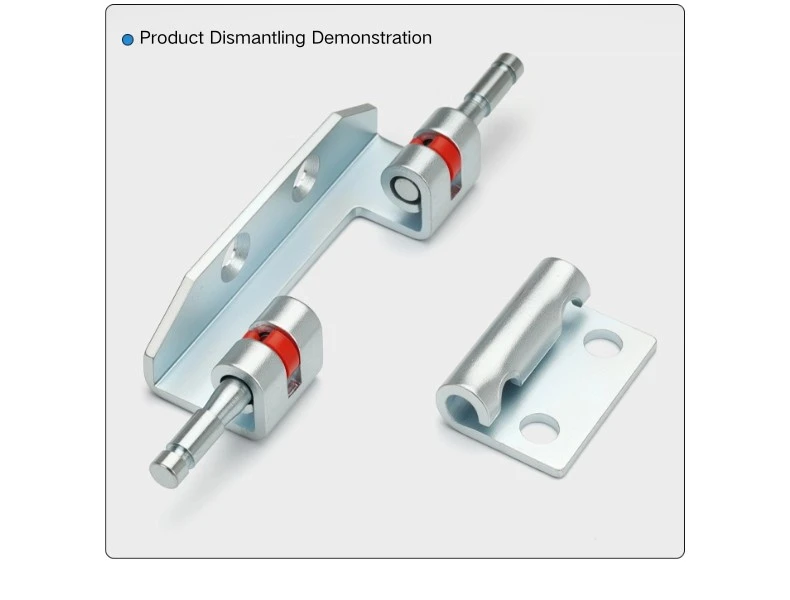

پس از جوش داده شدن، لولای کاملاً مخفی فولاد ضد زنگ در داخل پروفیل قاب قرار می گیرد تا مجموعه بشکه و گیره از بیرون پنهان شوند. مکانیسم گیره در هر انتهای بشکه، لولا را در کانال قاب قفل می کند و در صورت نیاز می تواند برای برداشتن درب آزاد شود. این درگیری پنهان همچنین چیزی است که لولا را با سیستم‌های قاب کابینت Rittal سازگار می‌کند، جایی که هندسه کانال با این نوع نصب لولای فرورفته مطابقت دارد.

گزینه های مواد و گیره

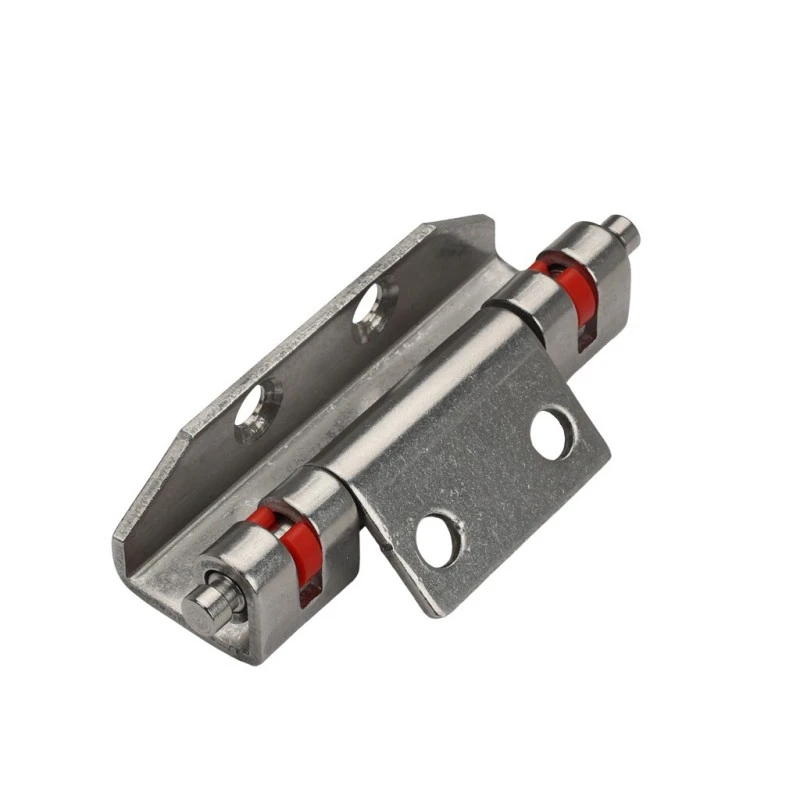

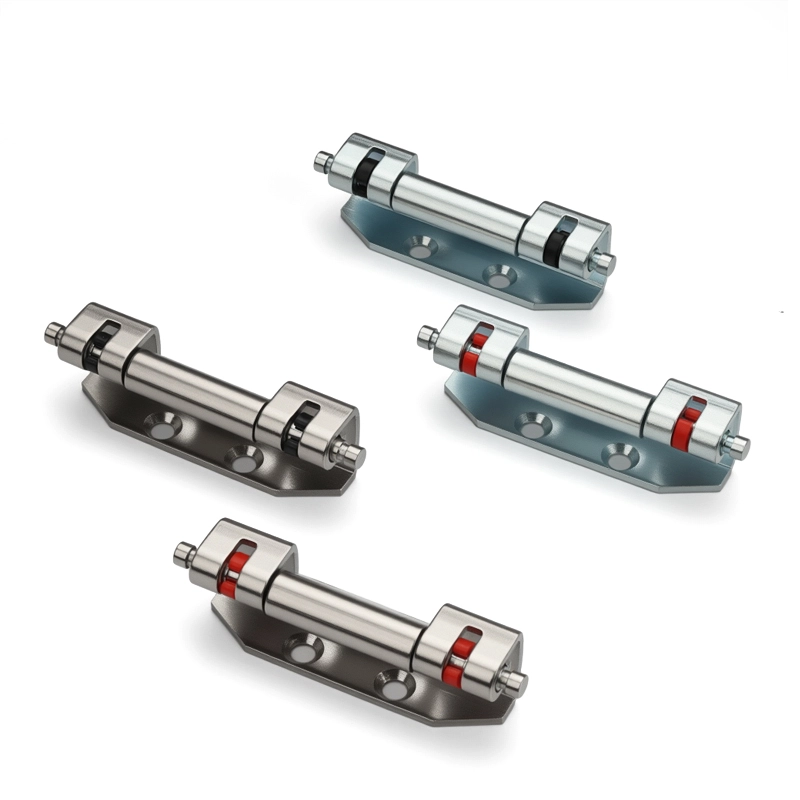

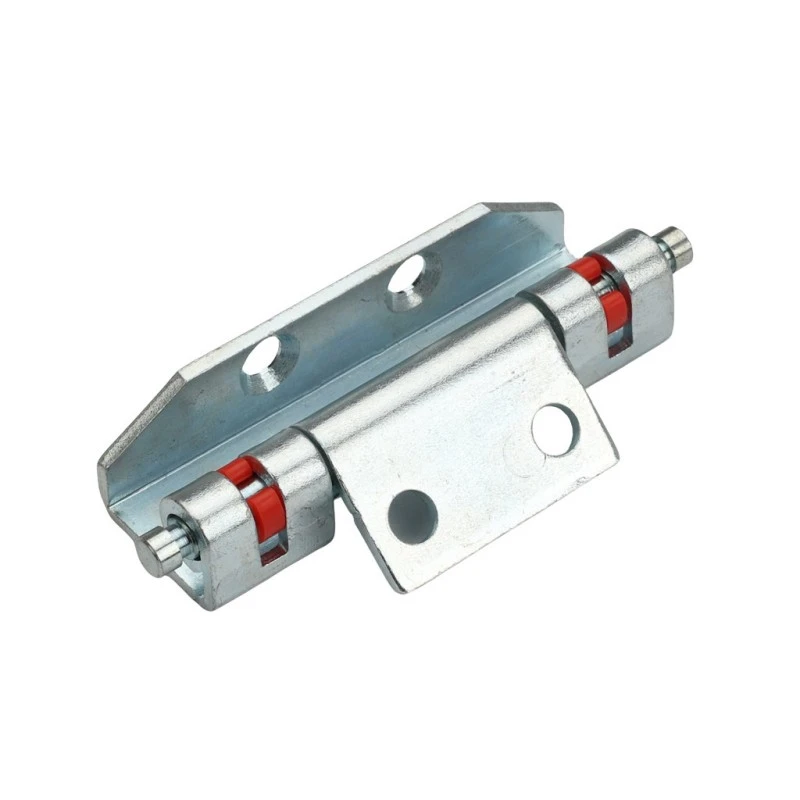

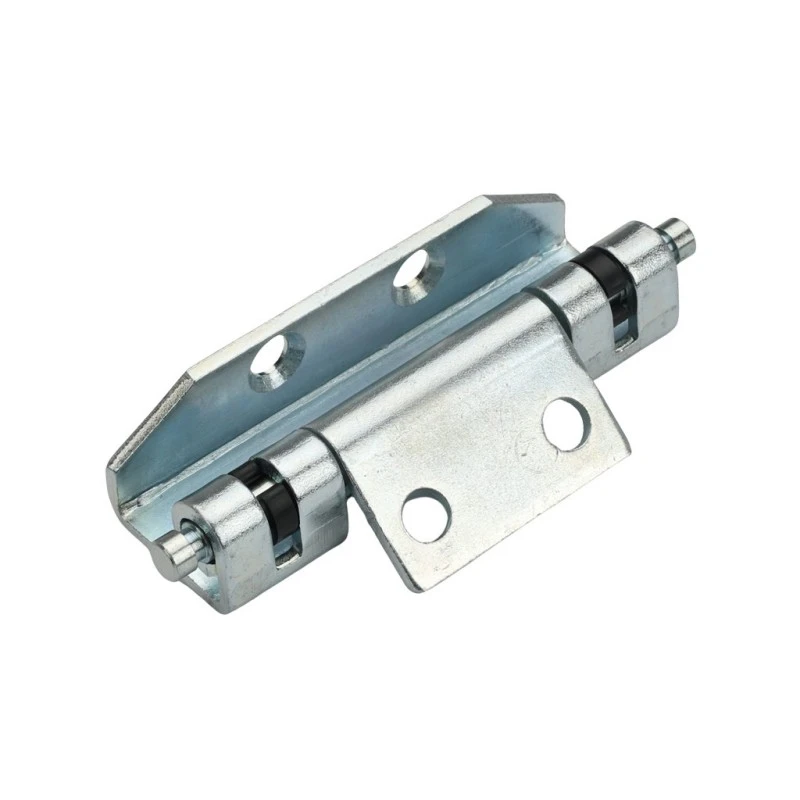

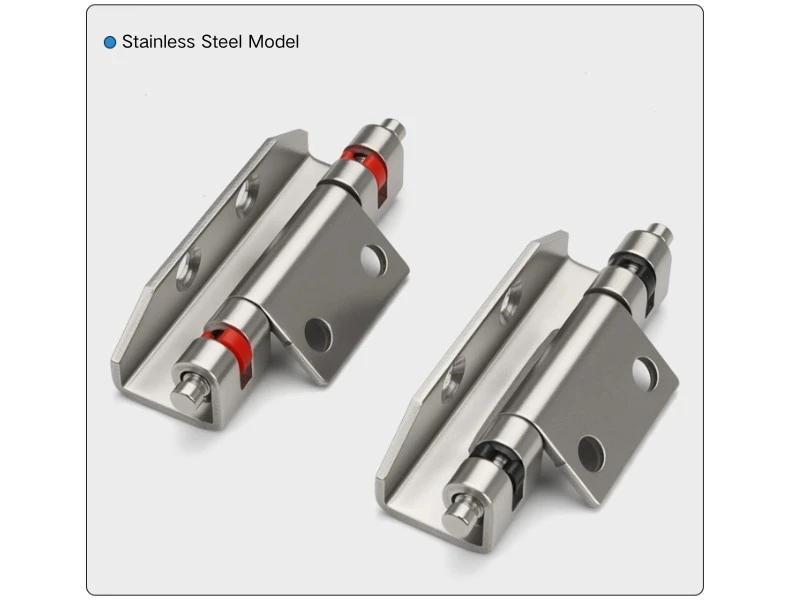

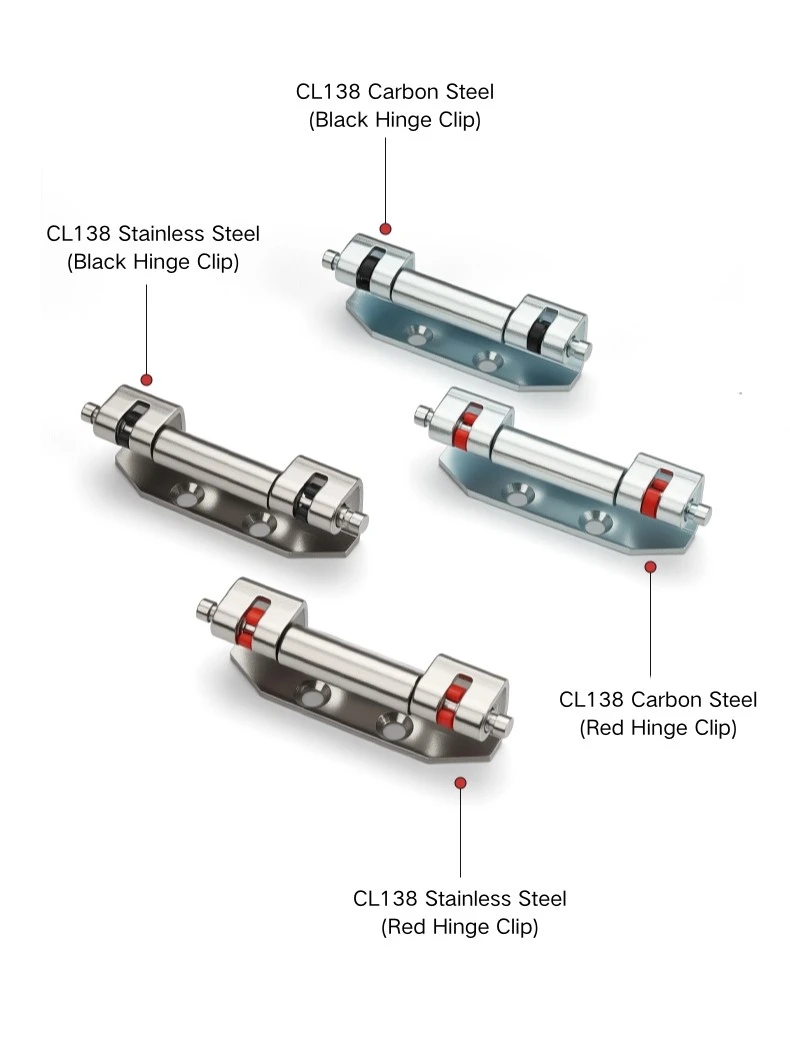

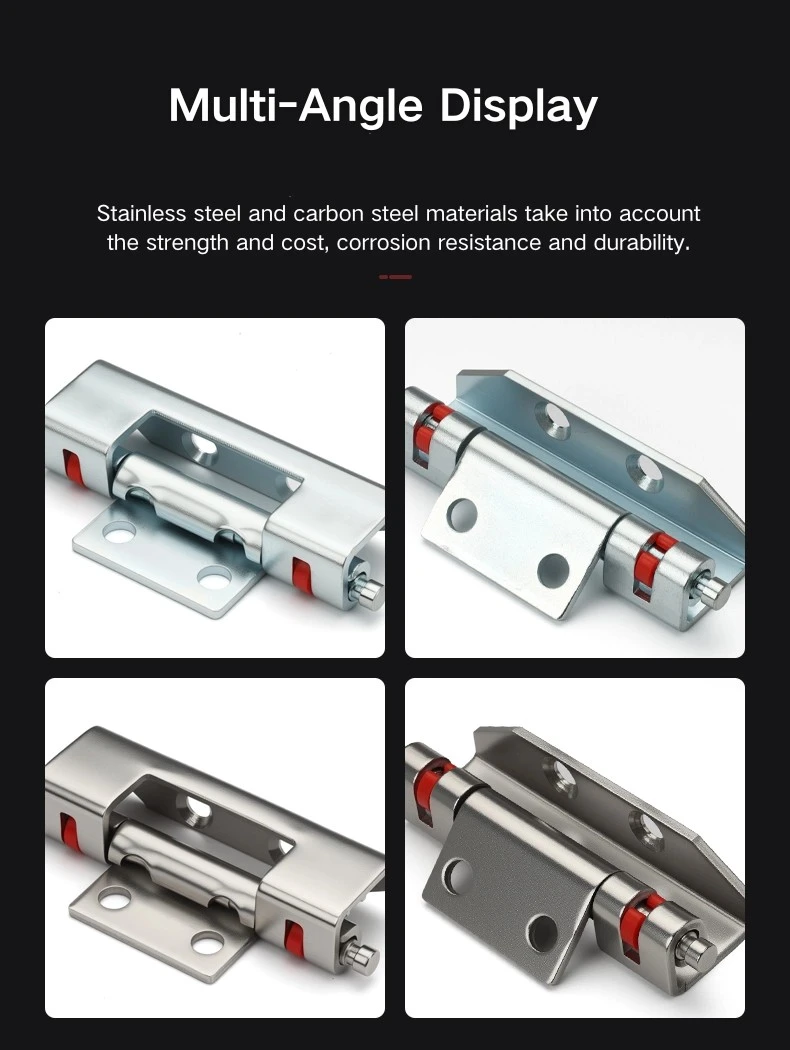

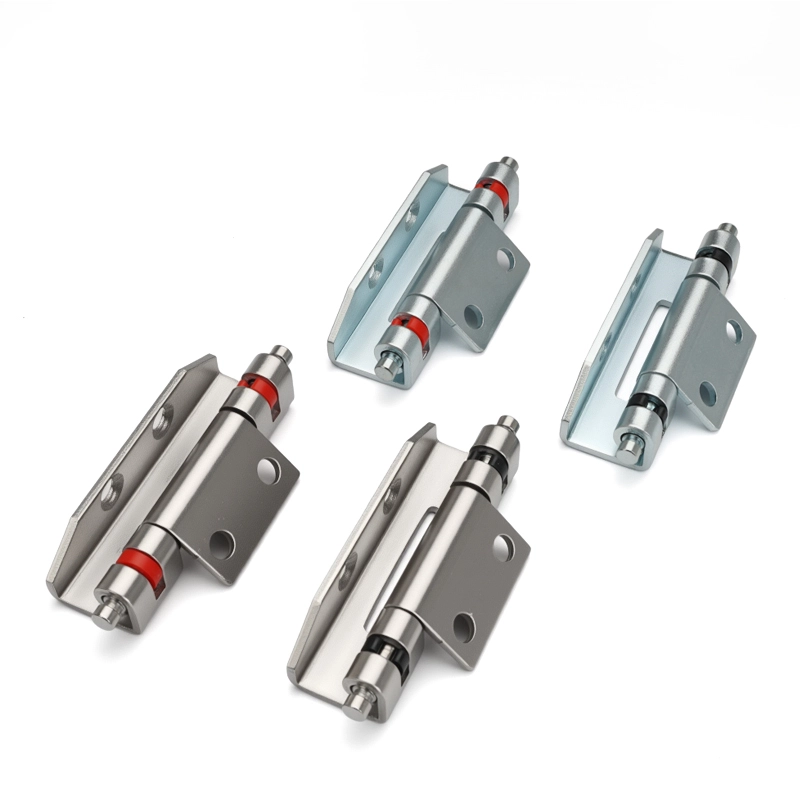

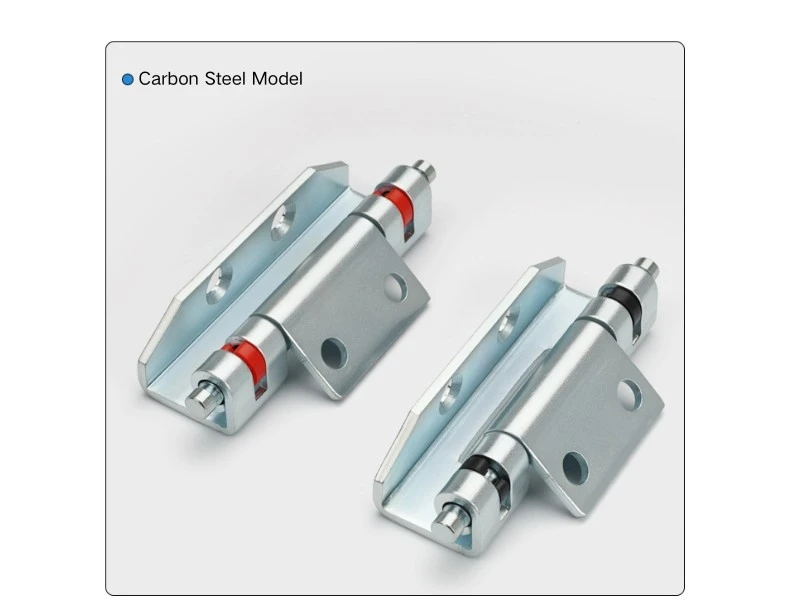

لولای کاملاً مخفی فولاد ضد زنگ در فولاد کربنی و فولاد ضد زنگ با رنگ گیره سیاه یا قرمز در هر دو ماده موجود است - در مجموع چهار نوع. نسخه فولاد ضد زنگ برای محفظه ها در فضاهای مرطوب، تاسیسات در فضای باز یا محیط هایی که مقاومت در برابر خوردگی در طول زمان اهمیت دارد، مناسب تر است. فولاد کربنی برای کاربردهای کابینت داخلی خشک که در آن الزامات پرداخت استانداردتر است، مناسب است.

رنگ گیره روی لولای کاملاً مخفی فولاد ضد زنگ - مشکی یا قرمز - یک تمایز آرایشی است که هیچ تفاوتی در مواد یا ظرفیت بار بین این دو ندارد. گیره های قرمز گاهی اوقات به عنوان یک نشانگر بصری در خطوط کابینت خاص یا برای متمایز کردن موقعیت های لولا در محوطه های چند درب استفاده می شود. گیره های سیاه پیش فرض رایج تر هستند. در هر صورت، عملکرد یکسان است.

سناریوهای کاربردی

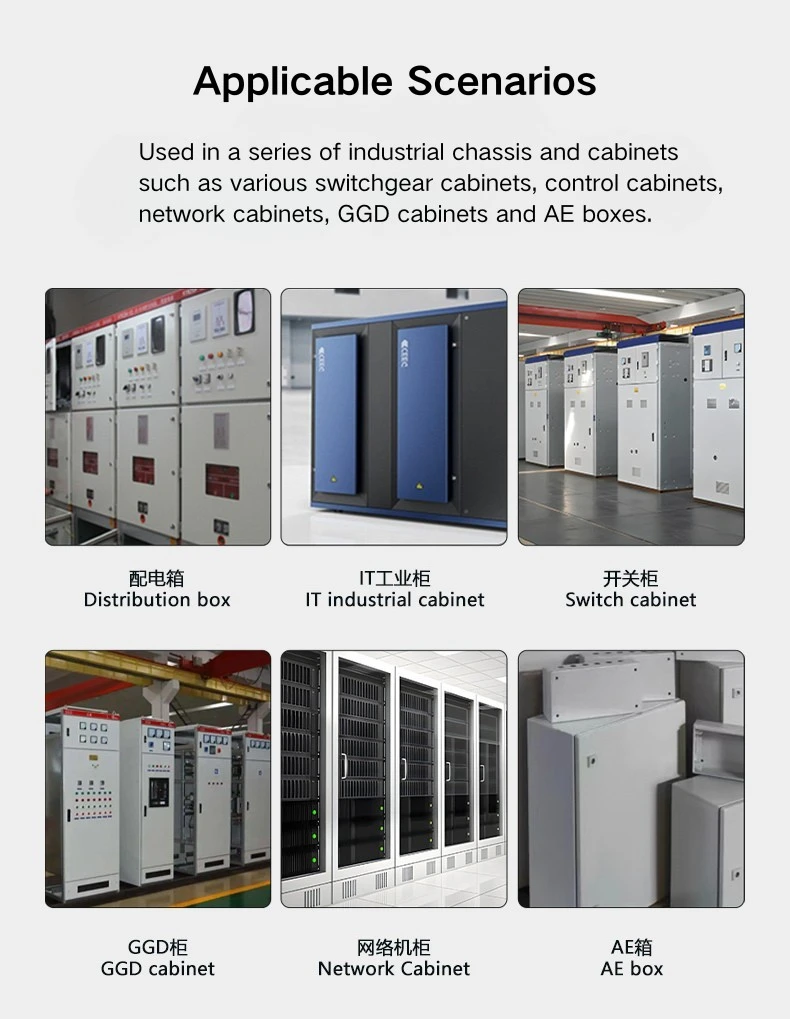

لولا از جنس استنلس استیل کاملاً مخفی در کابینت های توزیع، محفظه های تجهیزات کنترلی و تابلوهای تابلو برق در جایی که به یک درب بیرونی صاف و بدون سخت افزار نیاز است استفاده می شود. نمای کاملاً پنهان، لولا را در هنگام بسته شدن درب از دید دور نگه می‌دارد، که مناسب کابینت‌های نصب شده در مکان‌های قابل مشاهده - اتاق‌های سرور، اتاق‌های کنترل، یا فضاهای عمومی - جایی است که سخت‌افزار لولای در معرض دید خارج از محل به نظر می‌رسد.

سازگاری با قاب‌های کابینت Rittal، لولای کاملاً مخفی فولادی ضد زنگ را به گزینه‌ای ساده برای تولیدکنندگان یا ادغام‌کنندگانی که قبلاً با آن سیستم قاب کار می‌کنند تبدیل می‌کند. نوع فولاد ضد زنگ نیازهای خوردگی محفظه های بیرونی یا با رطوبت بالا را برآورده می کند، و گزینه فولاد کربنی بخش عمده ای از کابینت های توزیع استاندارد داخلی را پوشش می دهد که هزینه و شرایط محیطی هر دو متوسط ​​است.

سوالات متداول

Q1: چه انواعی برای CL138 موجود است؟

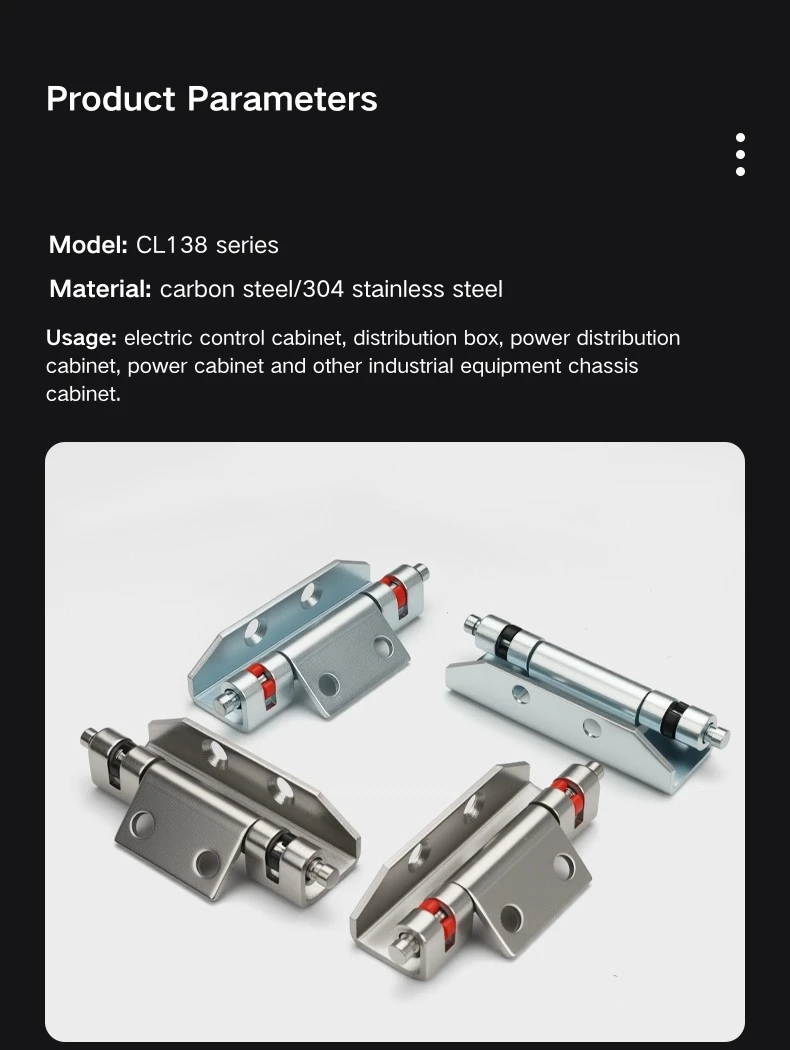

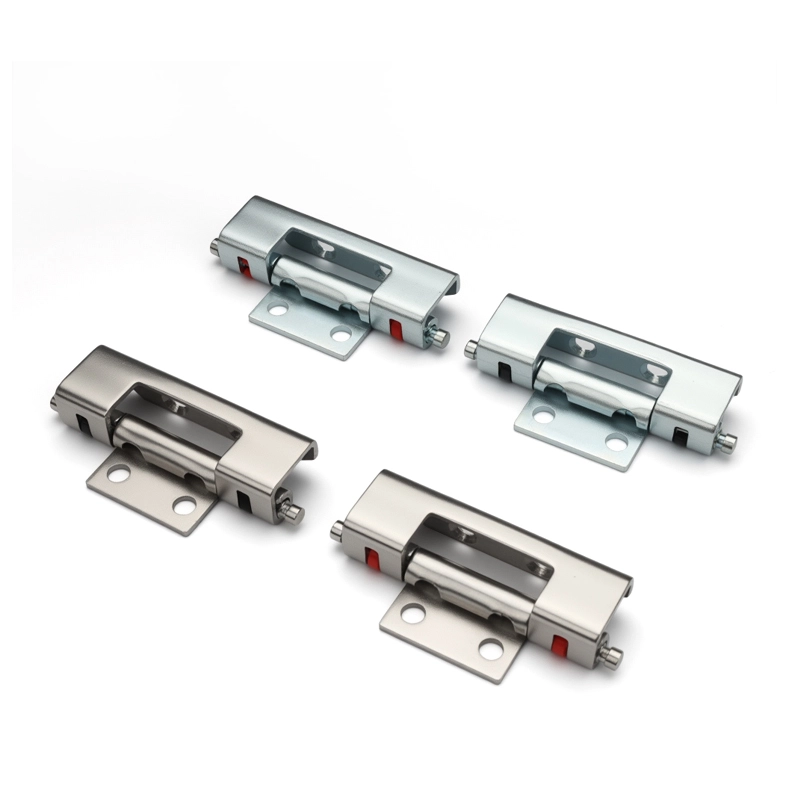

CL138 در چهار نوع موجود است: فولاد کربنی با گیره مشکی، فولاد کربنی با گیره قرمز، فولاد ضد زنگ با گیره مشکی و فولاد ضد زنگ با گیره قرمز. رنگ گیره فقط آرایشی است - هیچ تفاوت کاربردی بین سیاه و قرمز وجود ندارد.

Q2: زاویه باز شدن CL138 چقدر است؟

لولای مخفی CL138 تا 90 درجه باز می شود که الزامات دسترسی استاندارد برای کابینت توزیع و درب های محفظه کنترل را پوشش می دهد.

Q3: CL138 چگونه نصب می شود؟

CL138 جوش داده شده است - صفحه نصب در طول ساخت کابینت به پانل درب جوش داده می شود و بدنه لولا با کانال قاب درگیر می شود. برای این مدل گزینه نصب پیچی وجود ندارد.

Q4: آیا CL138 با کابینت های Rittal سازگار است؟

بله، لولا مخفی CL138 با قاب های کابینت Rittal سازگار است. هندسه درگیری کانال لولا با مشخصات قاب Rittal مطابقت دارد.

Q5: رنگ های گیره چه چیزی را نشان می دهد؟

گیره های مشکی و قرمز فقط انواع رنگی دارند - مواد و ظرفیت بار برای هر دو یکسان است. قرمز گاهی اوقات به عنوان یک نشانگر بصری برای متمایز کردن موقعیت لولا یا خطوط کابینت استفاده می شود. مشکی رایج‌ترین انتخاب پیش‌فرض است.

Q6: چه موادی را باید برای محوطه های فضای باز انتخاب کنم؟

نسخه فولاد ضد زنگ CL138 انتخاب مناسبی برای محوطه های بیرونی، محیط های مرطوب یا تاسیساتی است که مقاومت در برابر خوردگی یک نیاز طولانی مدت است. فولاد کربن با کاربردهای استاندارد کابینت توزیع داخلی مناسب است.
