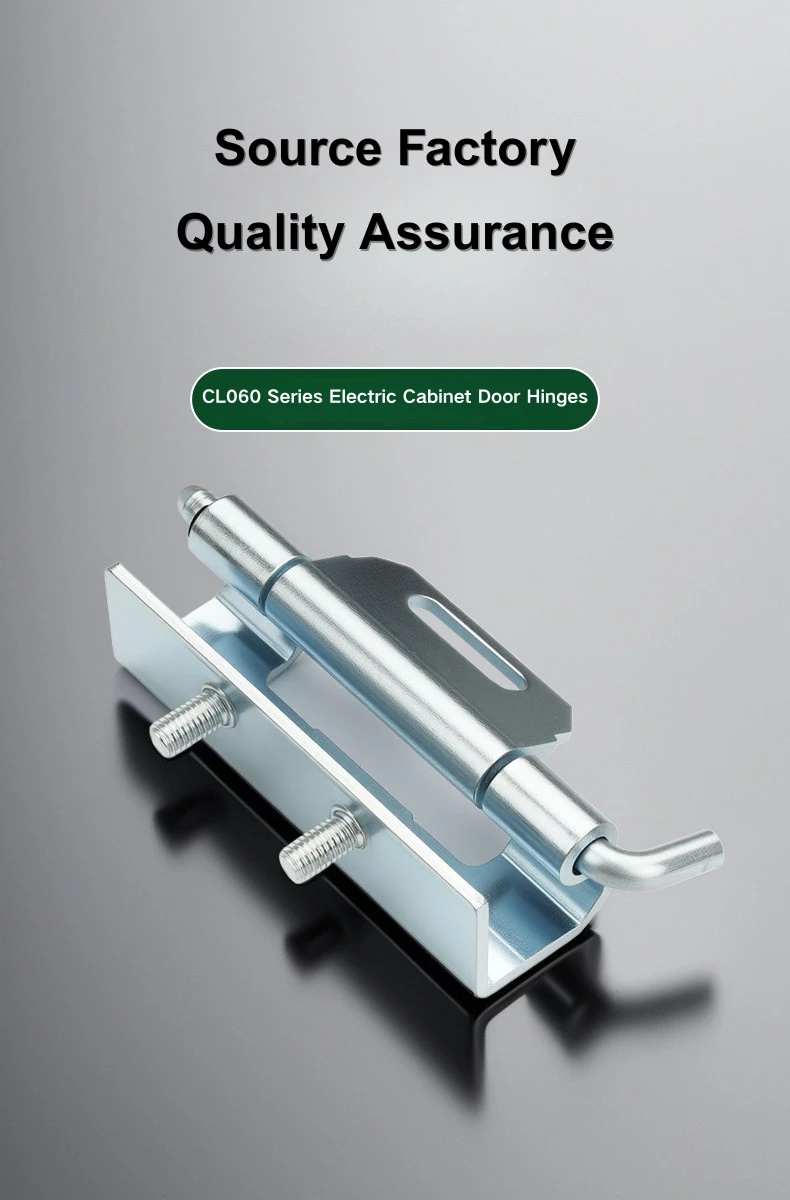

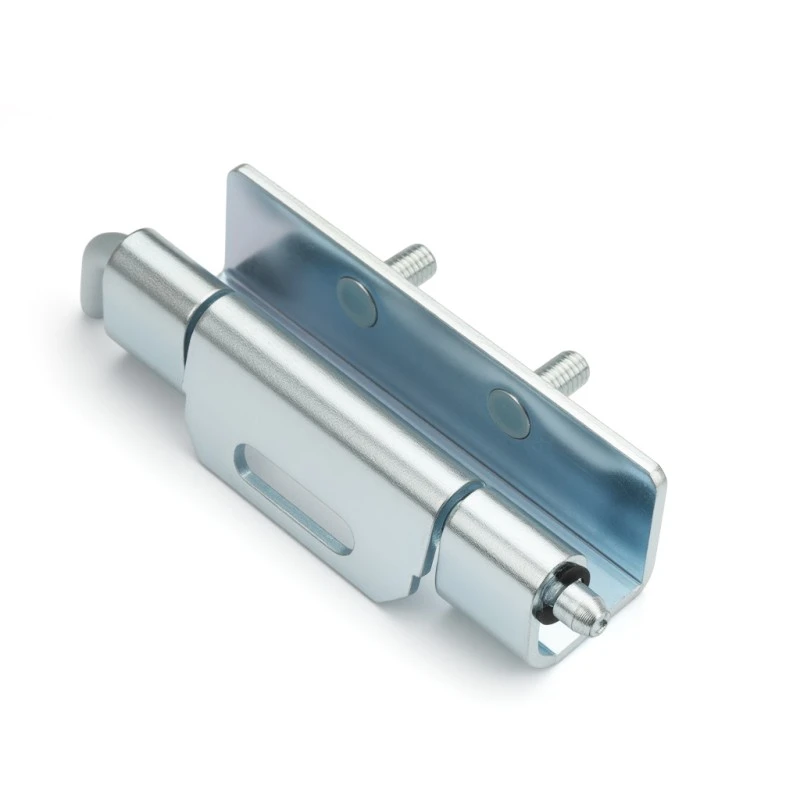

لولای مخفی با گل میخ

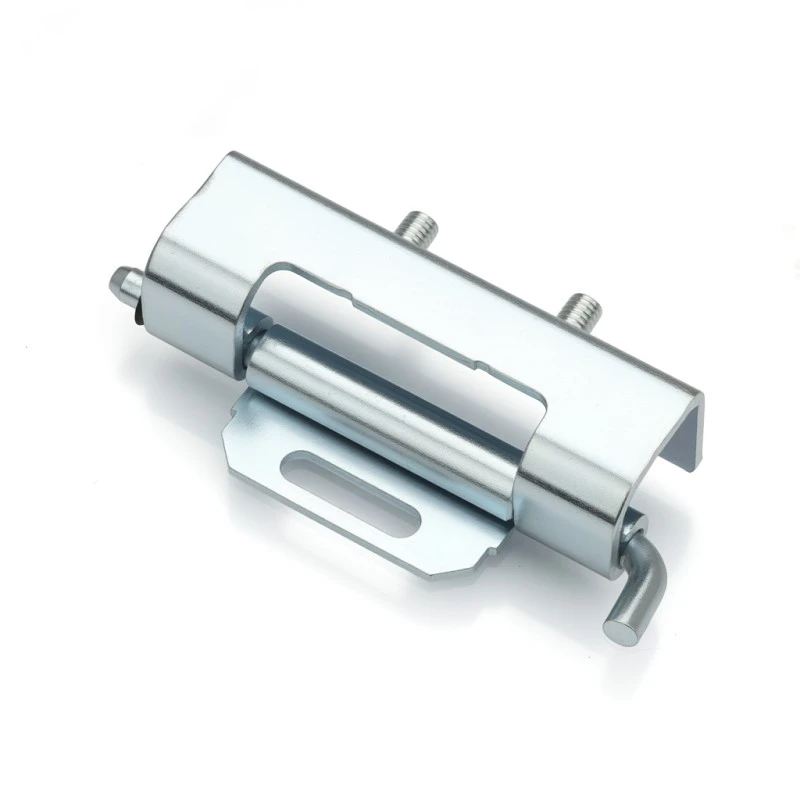

برای هر کسی که لولاهای محفظه قابل جابجایی را از Yitai Lock تهیه می کند، لولا مخفی با گل میخ CL060 هم جوشکاری و هم نصب مهره را انجام می دهد و پیچ ها از قبل گنجانده شده اند. یک شیار 19.8 میلی متری روی بال نصب وجود دارد تا بتوانید موقعیت را قبل از قفل کردن آن به دقت تنظیم کنید - زمانی که نیاز دارید درب مستقیم آویزان شود مفید است. طول کلی آن 86 میلی متر با بدنه لولای 70 میلی متری و بشکه Φ5 میلی متر است.

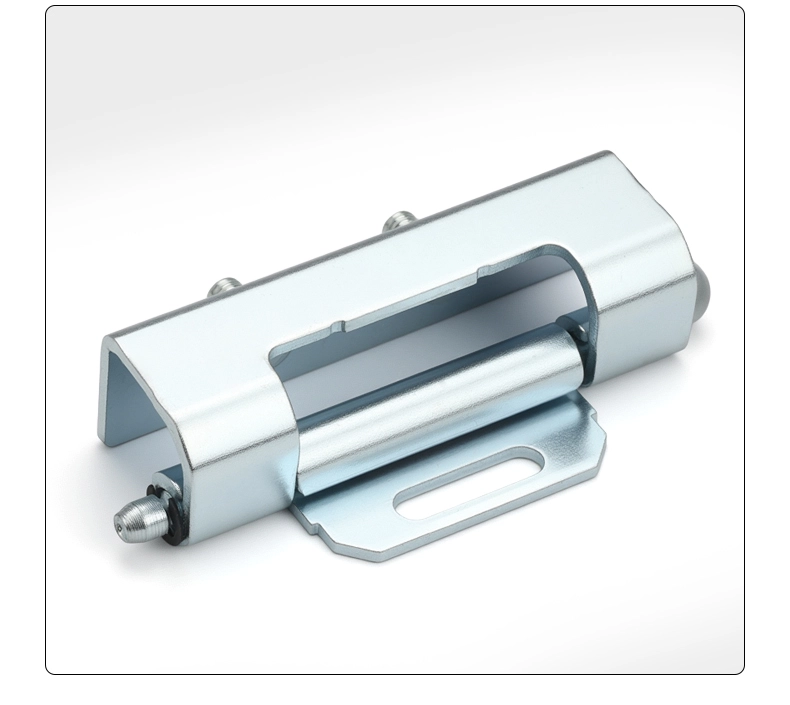

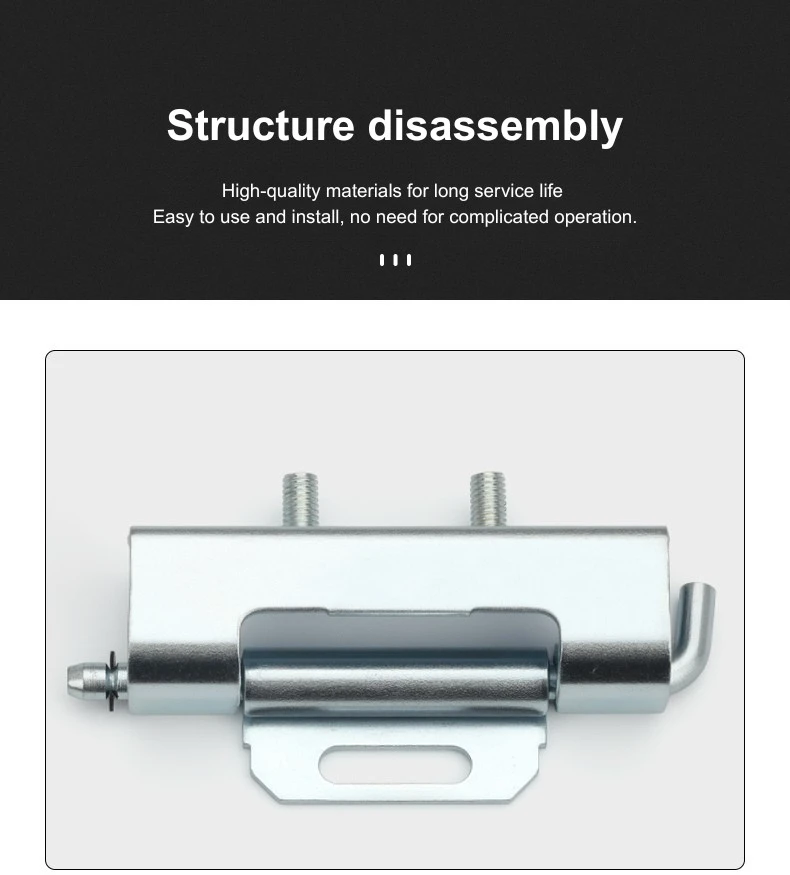

ساختار و ابعاد

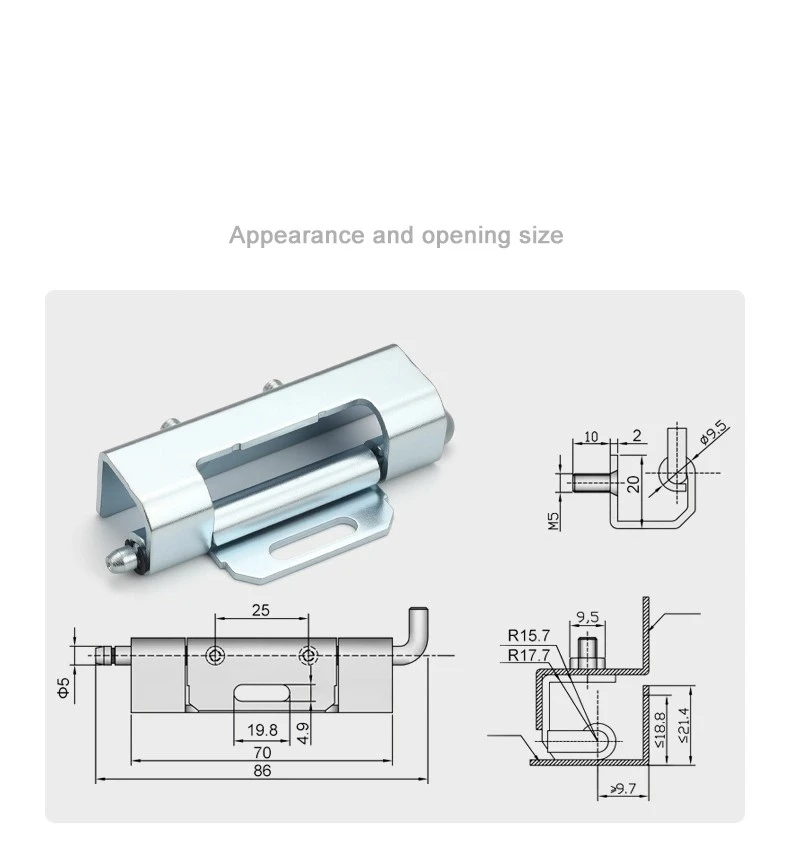

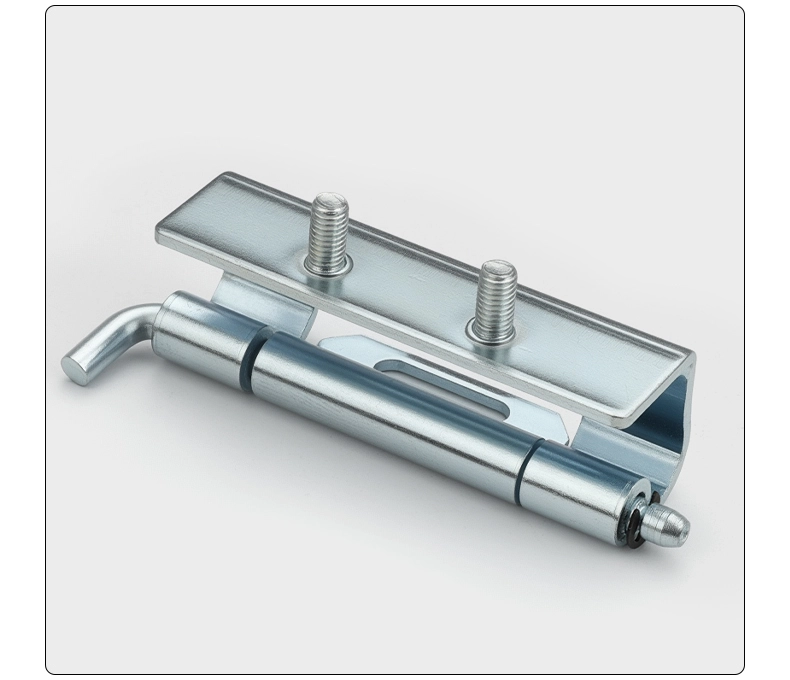

لولا مخفی با گل میخ دارای طول کلی 86 میلی متر است که بدنه اصلی 70 میلی متر از آن را اشغال می کند و بال نصب بقیه را می پوشاند. لوله آن Φ5 میلی متر است و خود ناودانی دارای سر Φ9.5 میلی متر، شفت 10 میلی متری، شانه 2 میلی متری و رزوه M5 است که به راحتی با مهره کانال قاب درگیر می شود.

برای سازگاری با قاب، لولا پنهان با گل میخ برای کانال هایی با شعاع داخلی R15.7 تا R17.7 میلی متر، عمق فاصله پانل درب ≤18.8 میلی متر، دسترسی جانبی ≤21.4 میلی متر و باز شدن قاب بیش از 9.7 میلی متر طراحی شده است. بدنه لولا 22.6 میلی‌متر عرض و بال نصب آن 25 میلی‌متر عرض دارد - به اندازه‌ای جمع و جور است که می‌تواند به‌طور تمیز در چارچوب بنشیند بدون اینکه از روی درب بیرون بزند.

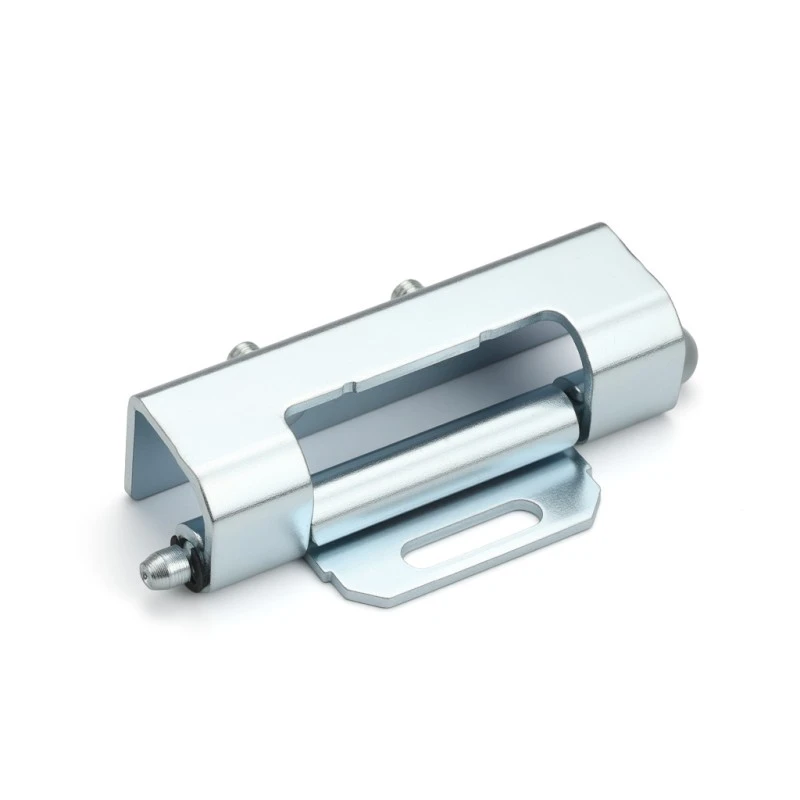

نصب و نصب

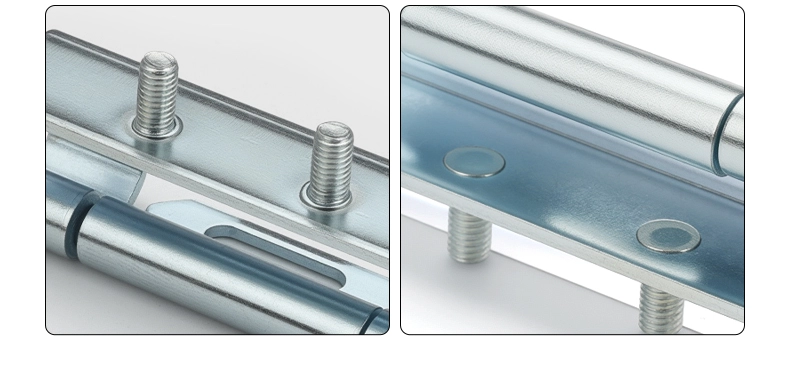

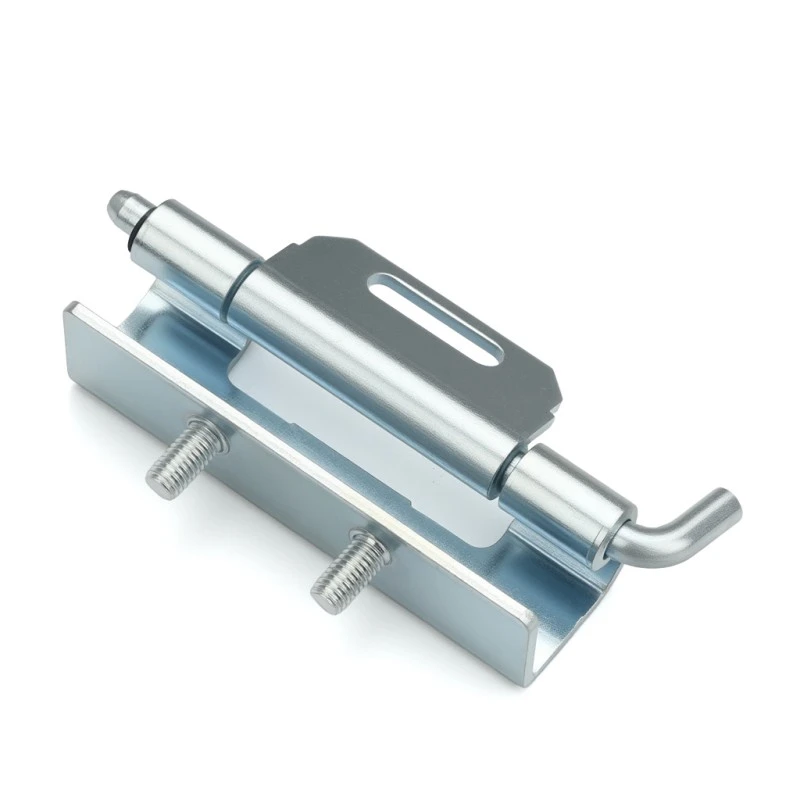

لولا مخفی با گل میخ با ترکیبی از جوشکاری و نصب مهره وارد می شود. بال نصب در طول ساخت به پانل درب جوش داده می شود و انتهای گل میخ با استفاده از پیچ های M5 همراه با کانال قاب درگیر می شود. شکاف 19.8 میلی‌متری روی بال به شما فضایی برای تغییر موقعیت لولا قبل از سفت کردن همه چیز می‌دهد، که باعث می‌شود تراز درب در هنگام مونتاژ بسیار کم‌تر باشد.

هنگامی که همه چیز در جای خود ثابت شد، لولای مخفی با گل میخ همچنان به درب اجازه می دهد تا در صورت لزوم باز شود - فقط گل میخ را از کانال قاب جدا کنید و درب آزاد شود. بال جوش داده شده به طور دائم روی پانل در می ماند، بنابراین برداشتن درب به هیچ وجه بر نصب لولا تأثیر نمی گذارد. این یک ویژگی مفید برای کابینت هایی است که برای سیم کشی یا دسترسی داخلی نیاز به برداشتن درب دارند.

سناریوهای کاربردی

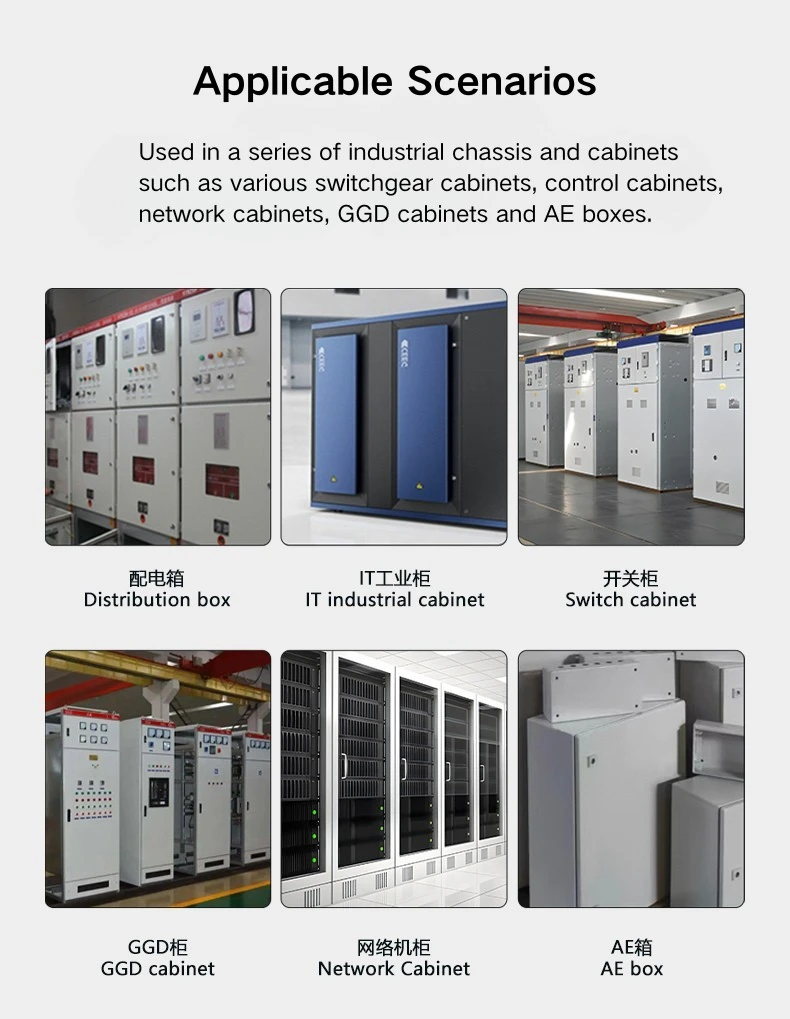

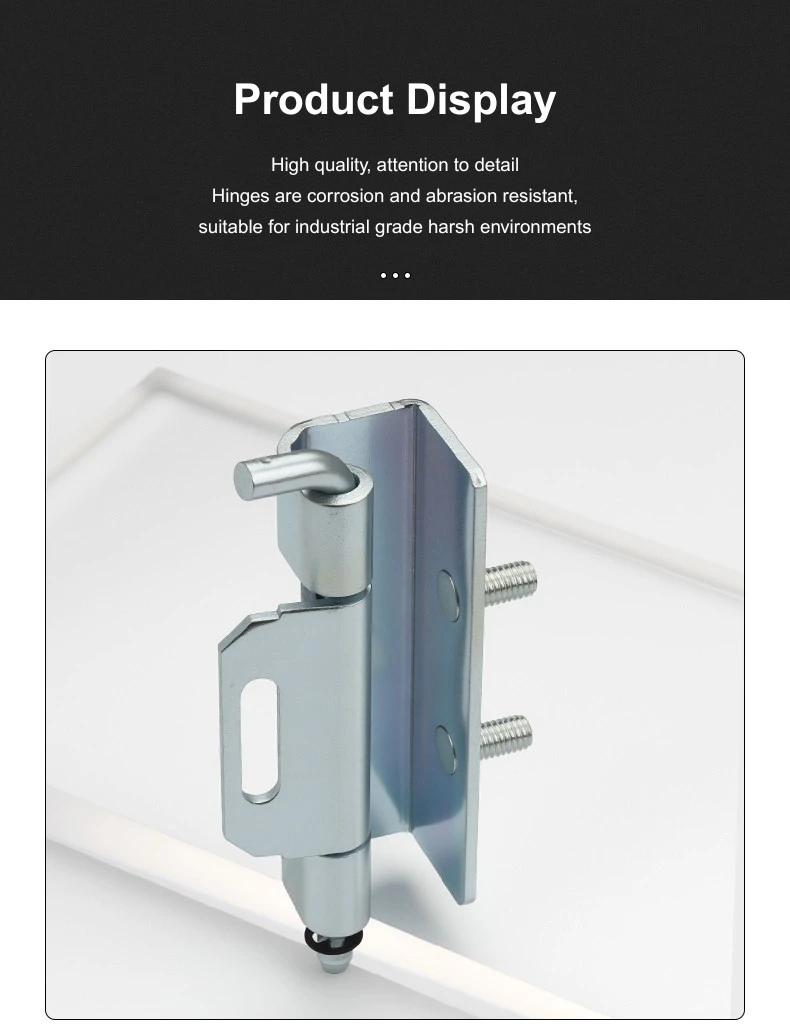

لولا پنهان با گل میخ اغلب در درب های تابلو توزیع، محفظه های تابلو برق، درب های کابینت شبکه و کابینت های تجهیزات صنعتی که تمیز نگه داشتن فضای بیرونی اهمیت دارد، ظاهر می شود. از آنجایی که لولا در داخل قاب قرار دارد، وقتی در بسته است چیزی در بیرون قابل مشاهده نیست - بدون لوله بیرون زده، بدون بال آشکار.

قسمت جداشدنی لولا مخفی با گل میخ نیز برای کابینت هایی که در کارگاه مونتاژ می شوند و به محل ارسال می شوند مفید است - درب می تواند برای حمل و نقل باز شود و پس از قرار گرفتن کابینت دوباره باز شود. روکش فولاد کربنی گالوانیزه برای محیط‌های صنعتی داخلی استاندارد مناسب است و در 86 میلی‌متر لولا متناسب با ابعاد کانال قاب است که معمولاً در محفظه‌های توزیع و تابلو می‌بینید.

سوالات متداول

Q1: اندازه کلی لولا CL060 چقدر است؟

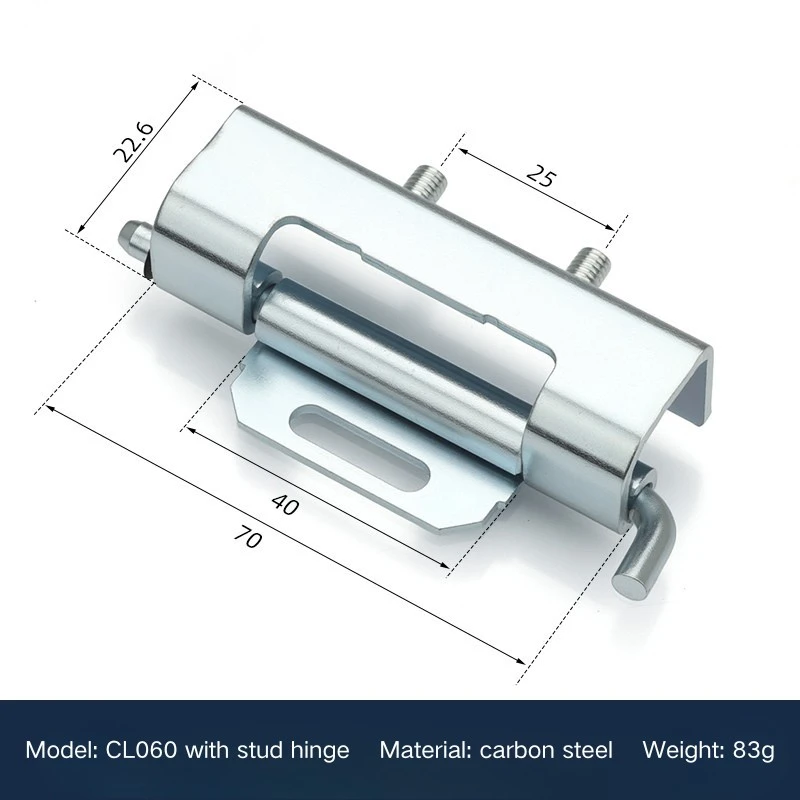

لولا مخفی CL060 دارای طول کلی 86 میلی متر، طول بدنه لولا 70 میلی متر و قطر بشکه 5 میلی متر است. بال نصب 25 میلی متر عرض و بدنه لولا 22.6 میلی متر عرض دارد. وزن کل 83 گرم است.

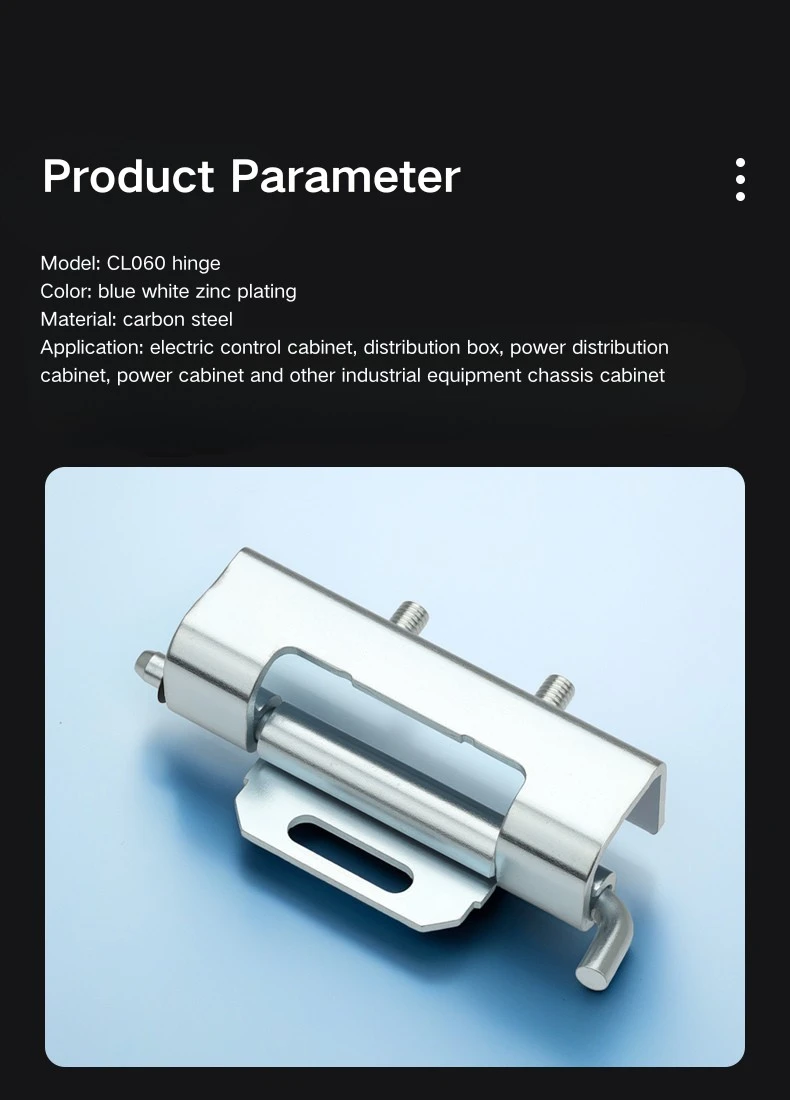

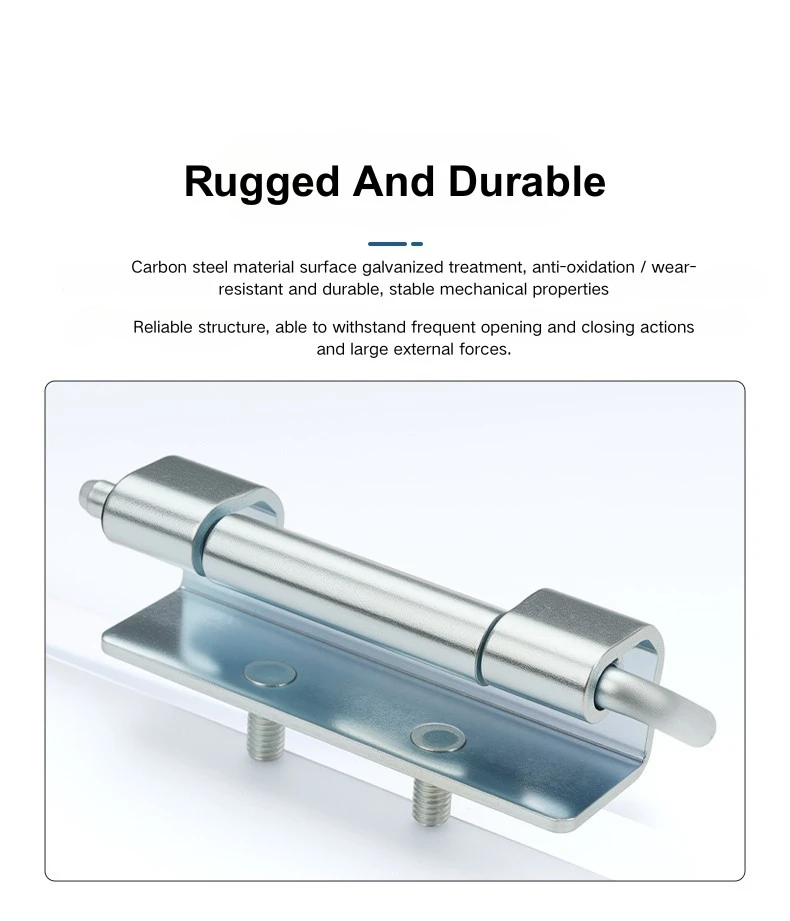

Q2: CL060 از چه ماده ای ساخته شده است؟

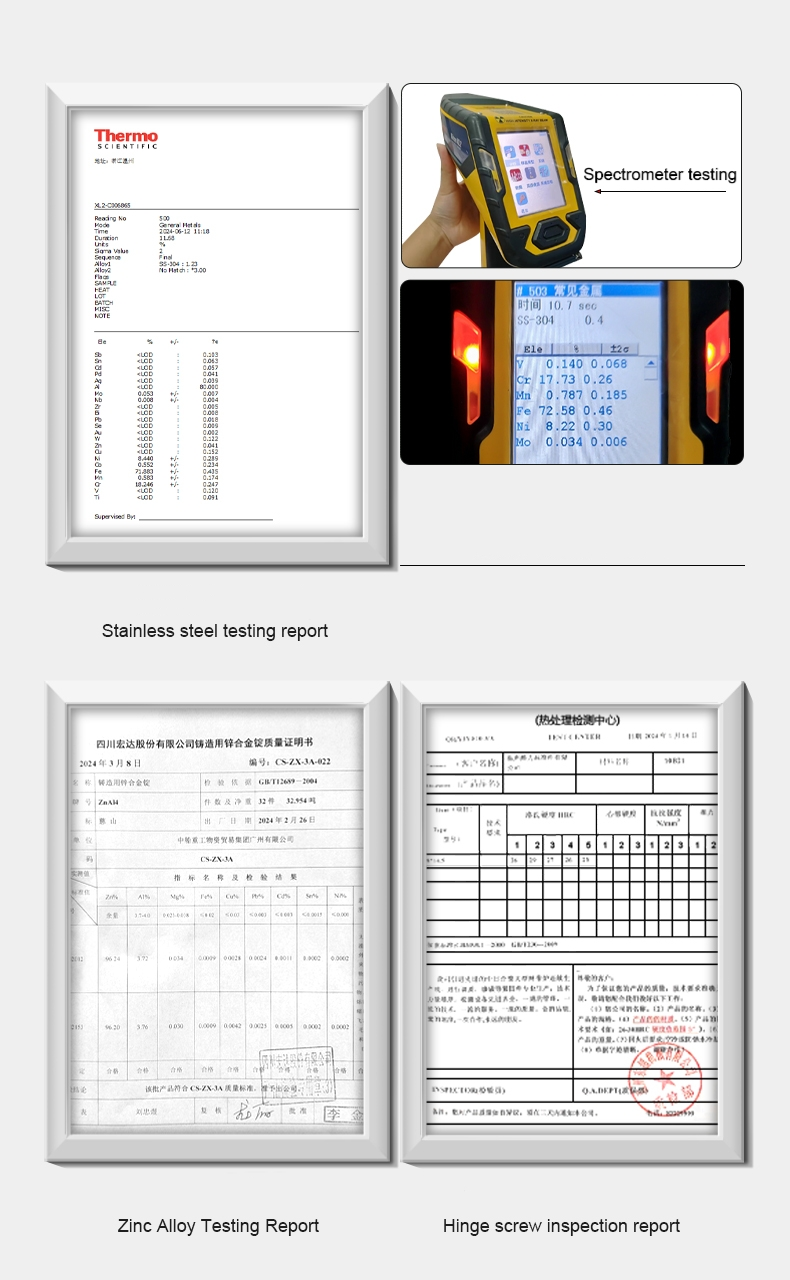

CL060 از فولاد کربنی با روکش گالوانیزه ساخته شده است. در حال حاضر فقط در یک مشخصات موجود است.

Q3: CL060 چگونه نصب می شود؟

CL060 از ترکیب جوشکاری و نصب مهره استفاده می کند. بال نصب به پانل درب جوش داده می شود و گل میخ با استفاده از پیچ های M5 همراه با کانال قاب درگیر می شود. سوراخ نصب شکافی امکان تنظیم موقعیت قبل از تثبیت نهایی را فراهم می کند.

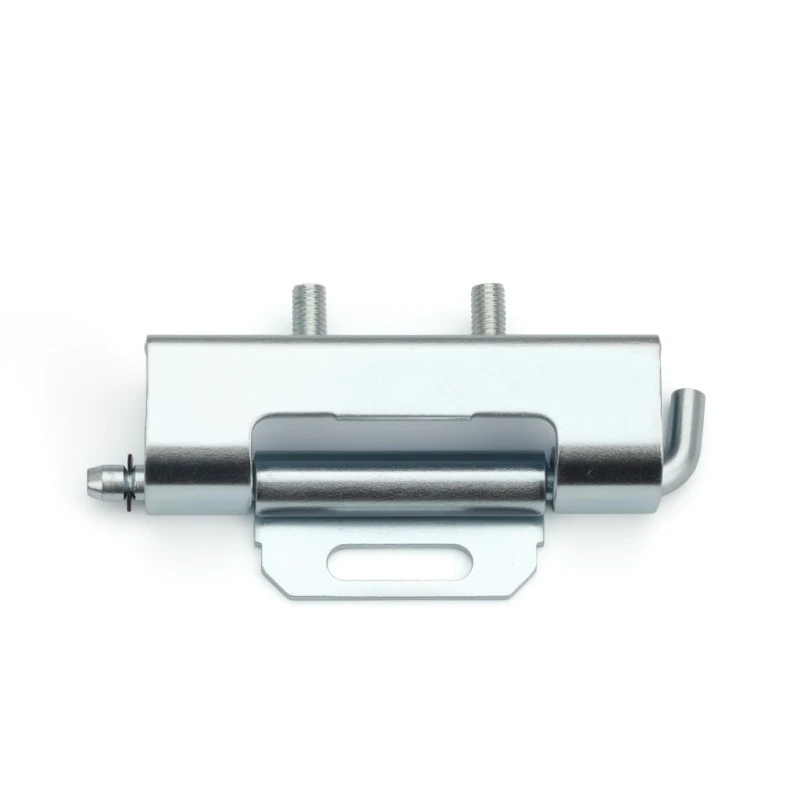

Q4: ابعاد گل میخ چیست؟

گل میخ دارای قطر سر 9.5 میلی متر، طول محور 10 میلی متر، شانه 2 میلی متر و رزوه M5 است. یک کانال قاب با دهانه بیش از 9.7 میلی متر را درگیر می کند.

Q5: CL060 با چه ابعاد کانال قاب مناسب است؟

لولای مخفی CL060 در یک کانال قاب با شعاع داخلی R15.7 تا R17.7 میلی متر قرار می گیرد. فاصله عمق پانل درب ≤18.8 میلی متر و کل دسترسی جانبی ≤21.4 میلی متر است.

Q6: CL060 برای چه نوع محفظه ای مناسب است؟

CL060 در درب های تابلو توزیع، محفظه های تابلو برق، کابینت های شبکه صنعتی و درب کابینت تجهیزات مکانیکی استفاده می شود - هر جایی که یک لولای مخفی و جداشدنی به گزینه نصب شده روی سطح ترجیح داده شود.
